Presentazione del TM3XTRA1
Panoramica
Modulo trasmettitore TM3XTRA1:
-
Un connettore RJ45 per il segnale di comunicazione
-
Vite per la messa a terra funzionale
Caratteristiche principali
|
Caratteristiche |
Valore |
|
|---|---|---|
|
Funzione |
Associato con il ricevitore dall'espansione di I/O remoti |
|
|
Tipo di connettore |
RJ45 |
|
|
Tipo di comunicazione |
RS485 |
|
|
Assorbimento di corrente su bus interno 5 Vcc |
Massimo 160 mA |
|
|
Assorbimento di corrente su bus interno 24 Vcc |
– |
|
|
Lunghezza e tipo di cavo |
Per ulteriori informazioni, consultare Accessori. |
|
|
Massa |
65 g (2.29 oz) |
|
LED di stato

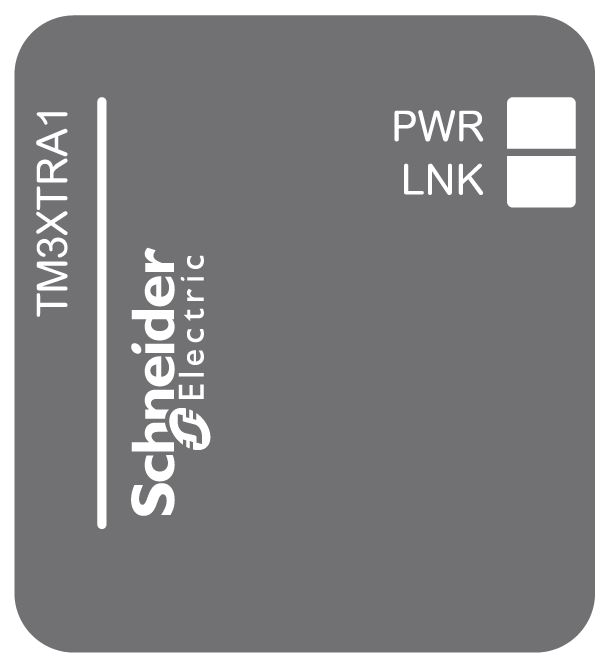

Nella figura seguente sono illustrati i LED di stato:
Questa tabella descrive i LED di stato:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
Power (PWR) |
Verde |
Acceso |
L'alimentazione dal bus TM3 è disponibile. |
|
Spento |
L'alimentazione dal bus TM3 non è disponibile. |
||
|
Collegamento (LNK) |
Verde |
Acceso |
È stato rilevato il segnale data/link dal modulo ricevitore. |
|
Spento |
Non è stato rilevato alcun il segnale data/link dal modulo ricevitore. |
