Presentazione del TM4ES4
Panoramica
Il modulo TM4ES4 Ethernet fornisce:
-
un'interfaccia Ethernet per il controller senza porta Ethernet integrata.
-
una seconda porta Ethernet per il controller con una porta Ethernet integrata.
Il modulo è anche uno switch Ethernet.
Caratteristiche principali
Questa tabella descrive le caratteristiche principali del modulo di comunicazione TM4ES4 Ethernet:
|
Caratteristiche principali |
Valore |
|---|---|
|
Standard |
Ethernet |
|
Tipo di connettore |
4 connettori RJ45 per la comunicazione Ethernet |
|
Protocolli |
Ethernet Modbus TCP Client/Server, adattatore Ethernet/IP, UDP, TCP, SNMP, server OPC UA e EcoStruxure Machine Expert. |
|
Messa a terra |
1 vite per il collegamento di messa a terra funzionale |
|
Velocità di trasferimento |
100 Mbit/s max. |
Questa tabella presenta le caratteristiche di TM4ES4 Ethernet fornite per i controller:
|
Applicazione |
Interfaccia Ethernet supplementare |
Switch Ethernet |
|---|---|---|
|
TM241C24• |
Sì, una porta Ethernet per il collegamento alla rete di controllo o alla rete di dispositivi |
Sì |
|
TM241C40• |
||
|
TM241CE24• |
Sì, una porta Ethernet per il collegamento alla rete di controllo. La porta Ethernet integrata sul logic controller collega alla rete di dispositivi. |
Sì |
|
TM241CEC24• |
||
|
TM241CE40• |
||
|
TM251MESE |
No |
Sì |
|
TM251MESC |
Architettura

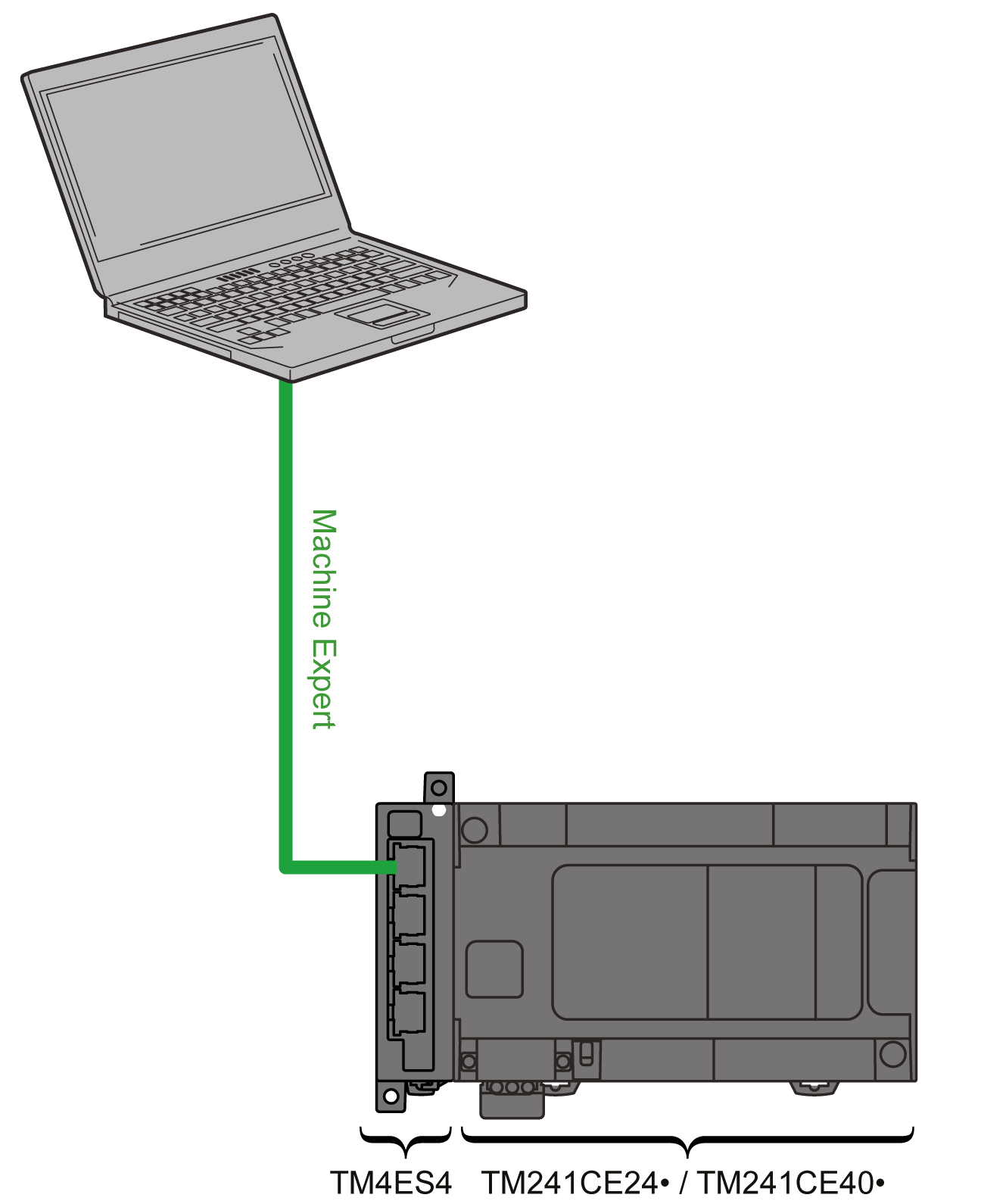

La seguente figura mostra un esempio di architettura per collegare un controller a una rete Ethernet
Descrizione

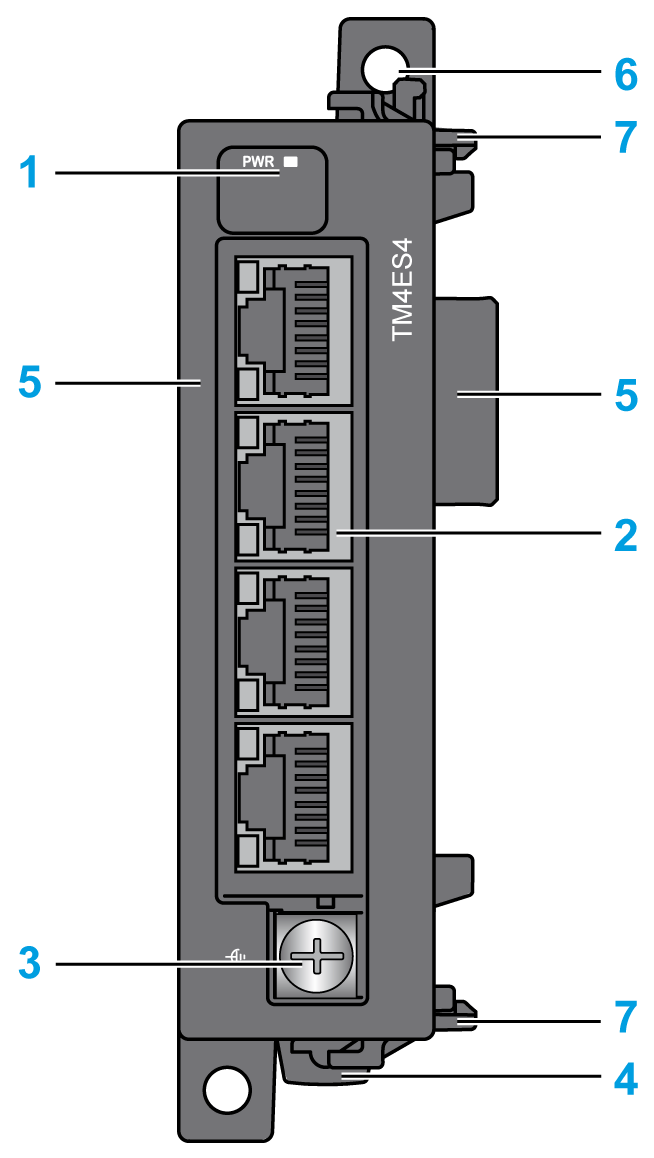

La seguente figura mostra gli elementi principali del modulo TM4ES4:
|
Etichetta |
Elementi |
Vedere … |
|---|---|---|
|
1 |
LED che indica lo stato dell'alimentazione |
– |
|
2 |
4 connettori Ethernet RJ45 |
– |
|
3 |
Vite per il collegamento di messa a terra funzionale |
|
|
4 |
Graffa di aggancio per guida DIN da 35 mm (1.38 in.) Guida profilata della sezione top hat (guida DIN) |
|
|
5 |
Connettore per i moduli di espansione TM4 (uno su ogni lato) |
– |
|
6 |
Dispositivo di bloccaggio per il collegamento al modulo precedente |
– |
|
7 |
Graffa per il fissaggio al modulo precedente o al controller |
– |
LED di stato del modulo

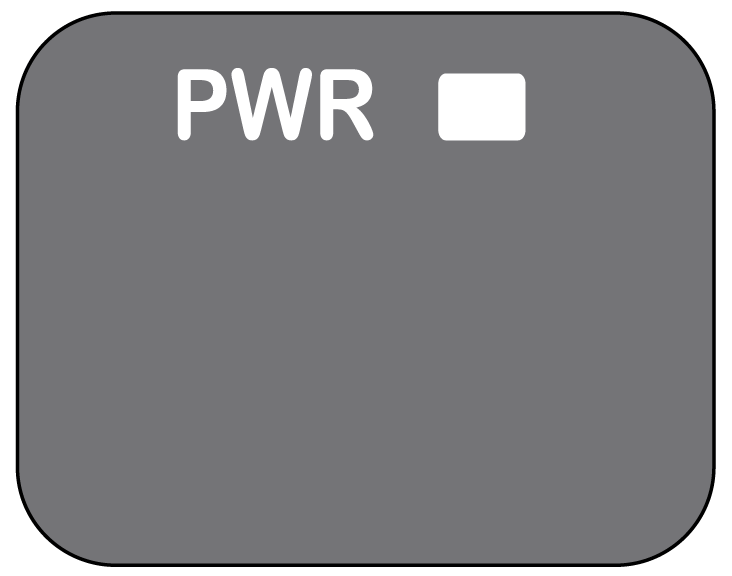

La seguente figura mostra i LED di stato del TM4ES4:
La seguente tabella riporta una descrizione dei LED di stato TM4ES4:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
PWR |
Verde |
Acceso |
Indica che l'alimentazione è inserita |
|
Off |
Indica che l'alimentazione è disinserita |
LED di stato del connettore RJ45

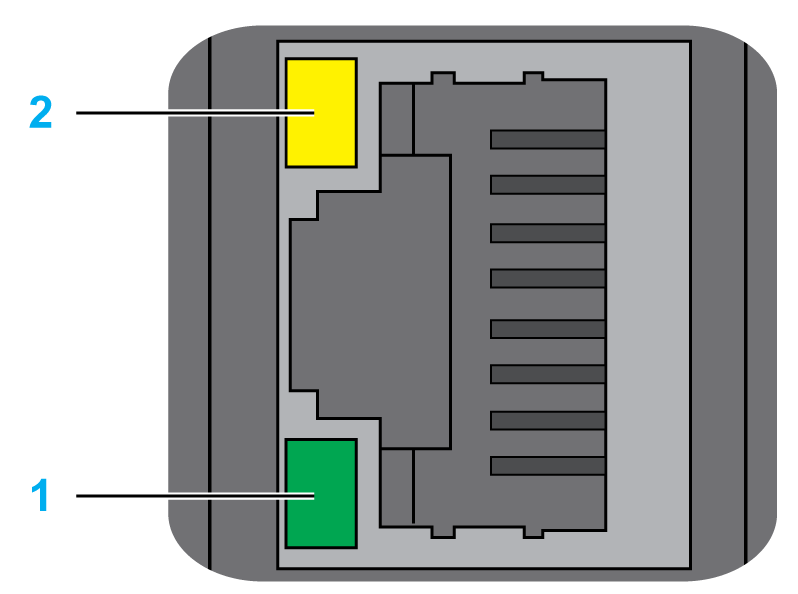

La seguente figura mostra i LED di stato del connettore RJ45:
La seguente tabella descrive i LED di stato del connettore RJ45:
|
Etichetta |
Descrizione |
LED |
||
|---|---|---|---|---|
|
Colore |
Stato |
Descrizione |
||
|
1 |
attività Ethernet |
Verde |
Off |
Nessuna attività |
|
Acceso |
Dati di trasmissione o ricezione |
|||
|
2 |
Collegamento Ethernet |
Verde/giallo |
Off |
Assenza di collegamento |
|
Giallo fisso |
Collegamento a 10 Mbit/s |
|||
|
Verde fisso |
Attività a 100 Mbit/s |
|||
