Descrizione generale di TM5C12D8T

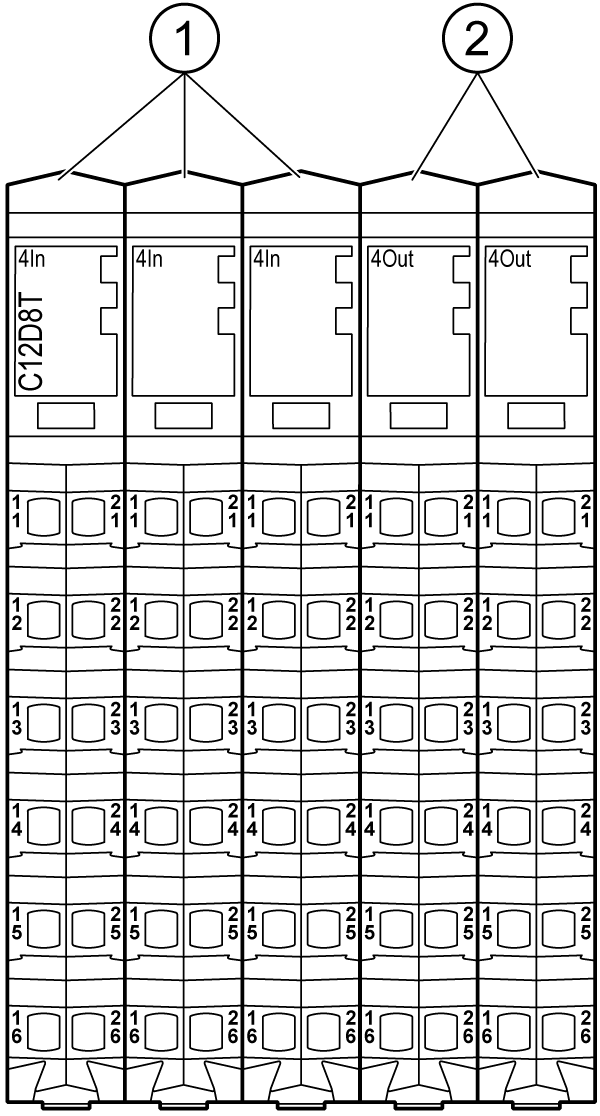

Nella figura seguente vengono illustrati i moduli elettronici di TM5C12D8T:
|
N° |
Designazione |
Vedere |
|---|---|---|
|
1 |
Modulo elettronico di ingresso / 4 ingressi digitali |
|
|
2 |
Modulo elettronico di uscita / 4 uscite digitali |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Utilizzare gli alimentatori dei sensori e degli attuatori solo per alimentare i sensori e gli attuatori collegati al modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella tabella seguente vengono descritte le caratteristiche generali del modulo TM5C12D8T:
|
Caratteristiche generali |
|
|---|---|
|
Tensione di alimentazione nominale Sorgente di alimentazione |
24 Vdc Collegato al segmento di alimentazione I/O a 24 Vcc |
|
Intervallo alimentazione |
20,4 - 28,8 Vdc |
|
Assorbimento corrente segmento di alimentazione I/O 24 Vcc |
80 mA |
|
Massima corrente consumata dai carichi al segmento di alimentazione I/O a 24 Vcc |
4000 mA |
|
Massima corrente per l'alimentazione dei sensori |
1500 mA |
|
Massima corrente per l'alimentazione degli attuatori |
1000 mA |
|
Assorbimento corrente 5 Vcc Bus TM5 |
68 mA |
|
Potenza assorbita |
2,36 W max. |
|
Massa |
240 g (8.46 oz) |
|
Codice ID per aggiornamento del firmware |
45269 dec |
Vedere anche Caratteristiche ambientali.
