Di seguito sono riportate le caratteristiche descrittive del modulo elettronico TM5SDO4TA.
Vedere anche Caratteristiche ambientali.
PERICOLO | |
---|---|
AVVERTIMENTO | |
---|---|
Nella tabella seguente vengono descritte le caratteristiche generali del modulo elettronico TM5SDO4TA:
Caratteristiche generali |
|
---|---|
Tensione di alimentazione nominale Sorgente di alimentazione |
24 Vcc Collegato al segmento di alimentazione I/O a 24 Vcc |
Campo di alimentazione |
20,4...28,8 Vcc |
Assorbimento corrente del segmento I/O a 24 Vcc |
21 mA |
Assorbimento corrente 5 Vcc Bus TM5 |
32 mA |
Dissipazione di energia |
2,10 W max |
Massa |
25 g (0.9 oz) |
Codice ID per l'aggiornamento del firmware |
7068 dec |
Nella tabella seguente vengono descritte le caratteristiche delle uscite del modulo elettronico TM5SDO4TA:
Caratteristiche delle uscite |
||
---|---|---|
Canali di uscita |
4 |
|
Tipo di cablaggio |
1, 2, 3 fili |
|
Corrente di uscita |
2 A max. per uscita |
|
Corrente di uscita totale |
4 A max. |
|
Tensione di uscita |
24 Vcc |
|
Intervallo tensione di uscita |
20,4...28,8 Vcc |
|
Caduta di tensione |
0,5 Vcc max a 2 A corrente nominale |
|
Corrente di dispersione allo spegnimento |
5 µA |
|
Tempo di accensione |
300 µs max. |
|
Tempo di spegnimento |
300 µs max. |
|
Protezione uscite |
Da sovraccarico e cortocircuito, protezione termica |
|
Corrente di picco di cortocircuito in uscita |
12 A max. |
|
Riarmo automatico dopo un cortocircuito o un sovraccarico |
Sì, 10 ms minimo in base alla temperatura interna |
|
Protezione da polarità inversa |
Sì |
|
Tensione di limite |
Tip. 50 Vcc |
|
Frequenza di commutazione |
Carico resistivo |
500 Hz max. |
Carico induttivo |

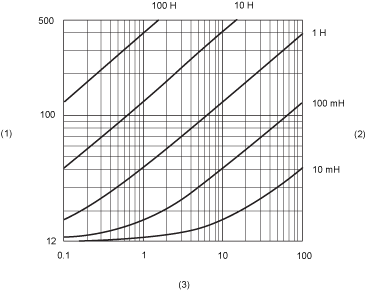

Vedere le caratteristiche di commutazione dei carichi induttivi |
|
Isolamento |
Tra ingresso e bus interno |
Vedere la nota 1 |
Tra i canali |
Nessun isolamento |
1 L'isolamento del modulo elettronico è 500 Vca RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vcc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema da RMS 500 Vca.
Nella tabella seguente viene descritta l'alimentazione attuatore del modulo elettronico TM5SDO4TA:
Alimentazione |
|
---|---|
Tensione |
Il segmento di alimentazione fornisce una minore caduta di tensione per protezione interna. |
Calo di tensione per protezione interna a 500 mA |
2 Vcc max. |
Corrente alimentazione attuatore (per tutti gli attuatori collegati alimentati) |
500 mA |
Protezione interna |
Sovraccarico e cortocircuito |
