TM5SDI16D - Schema di cablaggio

Schema di cablaggio

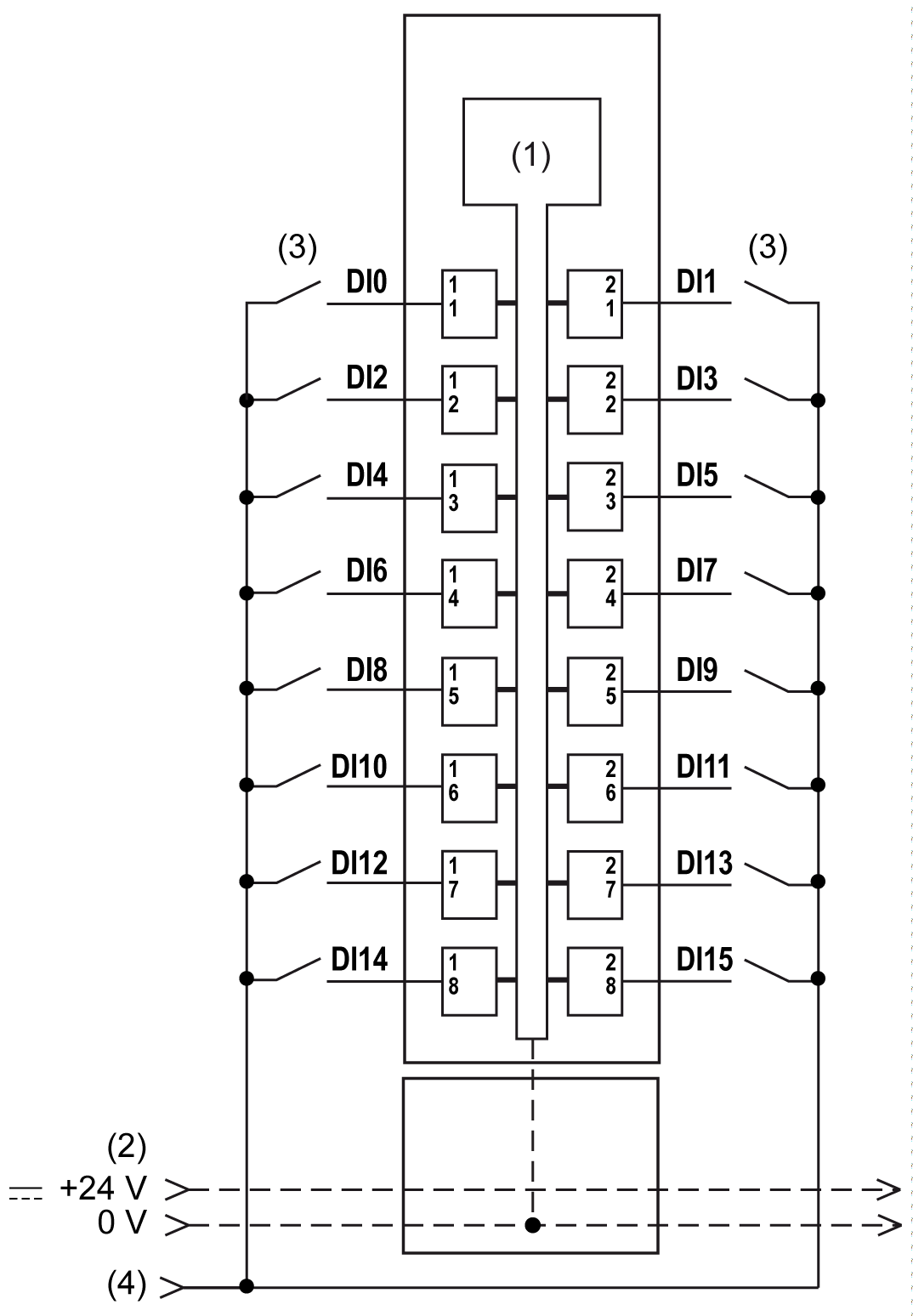

Nell'illustrazione seguente viene mostrato lo schema di cablaggio per il modulo TM5SDI16D:

1 Componenti elettronici interni

2 Segmento di alimentazione I/O 24 Vdc integrato nelle basi bus

3 Sensore a due fili

4 Segmento di alimentazione I/O 24 Vdc da collegamento esterno

NOTA: Questo significa che i moduli di I/O elettronici e i dispositivi di campo a essi collegati devono risiedere tutti sullo stesso segmento di alimentazione degli I/O a 24 Vdc. In caso contrario, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere conseguenze anche più gravi, come un'esplosione e/o il rischio d'incendio.

AVVERTIMENTO
	RISCHIO DI ESPLOSIONE O D'INCENDIO Collegare i cavi di ritorno dai dispositivi alla stessa sorgente di alimentazione del segmento di alimentazione degli I/O a 24 Vdc che serve il modulo. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
