Presentazione del TM7SDM12DTFS

Caratteristiche principali

La tabella seguente descrive le caratteristiche principali del Modulo digitale misto di sicurezza TM7SDM12DTFS:

Caratteristiche principali
Numero di ingressi	8
Tipo ingresso	ingressi digitali di sicurezza e filtro di ingresso configurabile
Circuito di ingresso	sink
Numero di uscite	8 uscite di test (imuplsi) 4 uscite FET digitali di sicurezza
Tensione nominale	24 Vcc

PERICOLO
	PERICOLO DI ESPLOSIONE Utilizzare questa apparecchiatura solo in luoghi non pericolosi o in luoghi conformi alle specifiche Classe I, Divisione 2, Gruppi A, B, C e D oppure ATEX Gruppo II, Zona 2 per luoghi pericolosi, a seconda delle normative locali e/o nazionali. Non sostituire componenti suscettibili di compromettere la conformità di questa apparecchiatura con le specifiche sui luoghi pericolosi. Non collegare né scollegare le apparecchiature, a meno che non sia stata disattivata l'alimentazione o non sia stato accertato che l'area non è soggetta a rischi. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

PERICOLO DI ESPLOSIONE

Utilizzare questa apparecchiatura solo in luoghi non pericolosi o in luoghi conformi alle specifiche Classe I, Divisione 2, Gruppi A, B, C e D oppure ATEX Gruppo II, Zona 2 per luoghi pericolosi, a seconda delle normative locali e/o nazionali.
Non sostituire componenti suscettibili di compromettere la conformità di questa apparecchiatura con le specifiche sui luoghi pericolosi.
Non collegare né scollegare le apparecchiature, a meno che non sia stata disattivata l'alimentazione o non sia stato accertato che l'area non è soggetta a rischi.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Informazioni per l'ordinazione

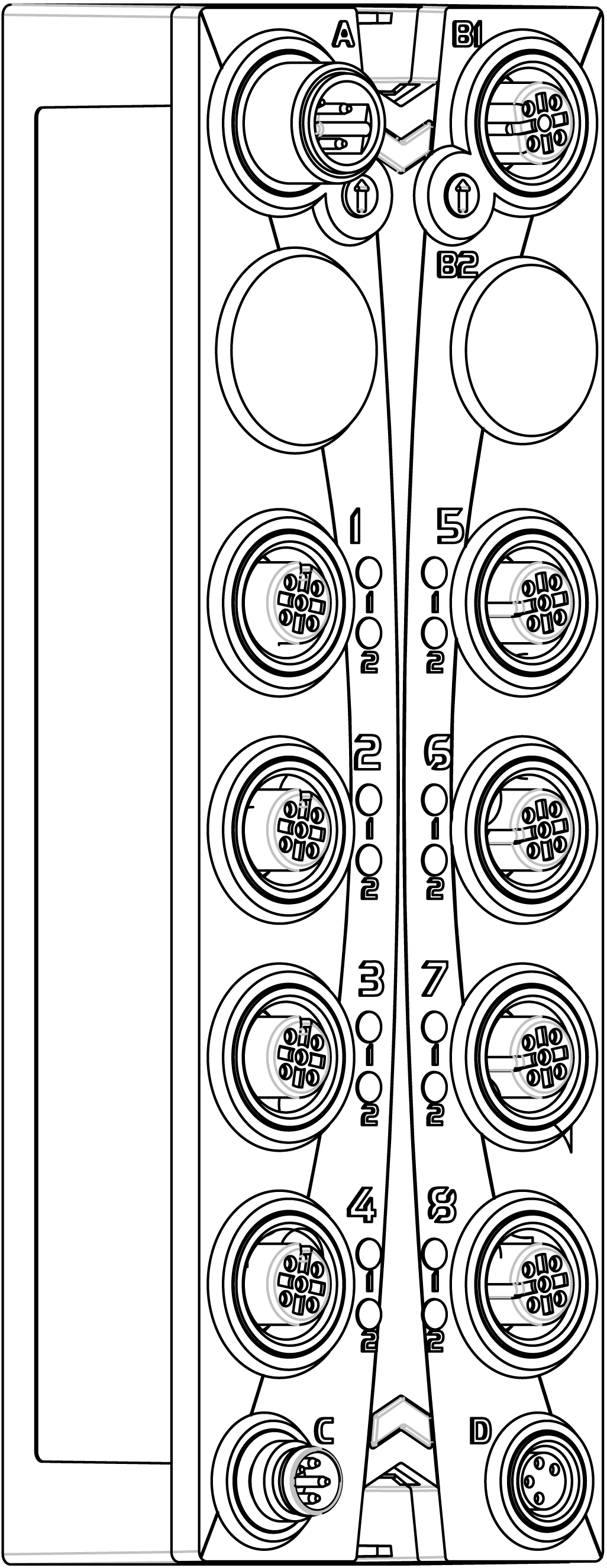

Questa figura presenta il modulo TM7SDM12DTFS:

La tabella seguente presenta il codice del modulo:

Numero di modello	Descrizione	Colore
TM7SDM12DTFS	TM7 Modulo digitale misto di sicurezza	rosso

NOTA: per ulteriori informazioni, vedere:

Indicatori a LED di stato

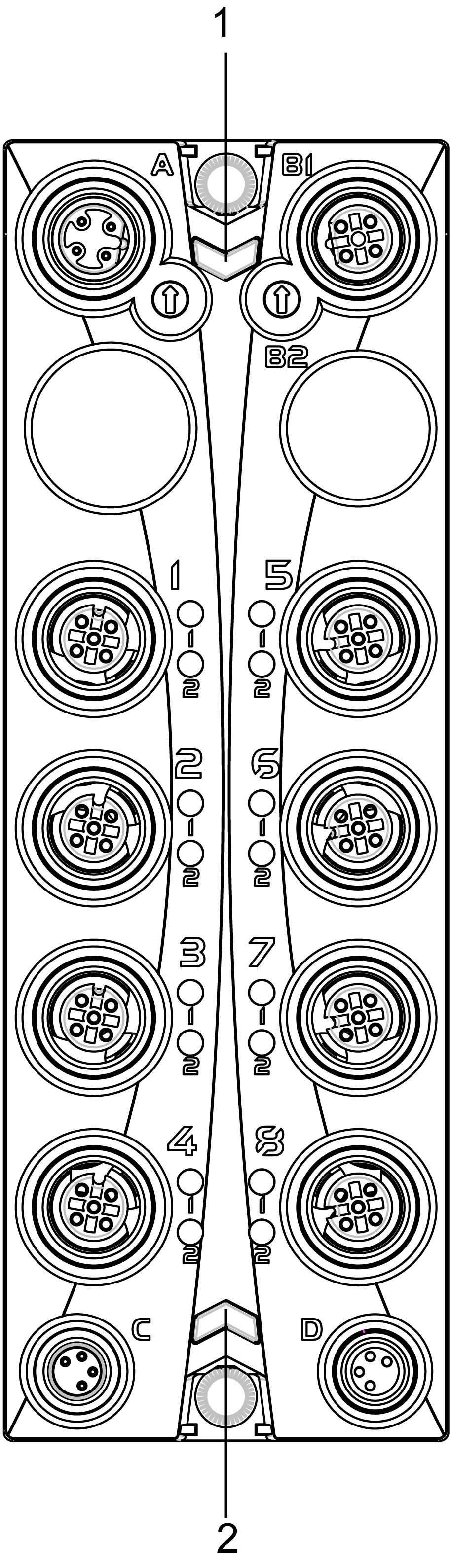

Queta figura presenta gli indicatori a LED di stato:

1 Indicatori a LED di stato r e e: sinistra verde r, destra rosso e

2 Indicatori a LED di stato S e E: sinistra rosso S, destra rosso E

La tabella seguente descrive gli indicatori a LED di stato:

Indicatore a LED	Colore	Stato	Descrizione
r	spento		Alimentazione modulo non collegata.
	verde	singolo lampeggio	modalità reset
		doppio lampeggio	aggiornamento firmware in corso
		lampeggiante	stato pre-operativo
		acceso	stato RUN
e	spento		Nessun errore rilevato oppure alimentazione modulo non collegata.
	rosso	lampeggiante	modalità boot loader
		triplo lampeggio	aggiornamento firmware in corso
		acceso	Rilevato errore o alimentazione I/O 24 Vcc non collegata.
r+e	rosso fisso/singolo lampeggio verde		configurazione non valida

Indicatore a LED	Colore	Stato	Descrizione
1- 1 1- 2 2- 1 2- 2 5- 1 5- 2 6- 1 6- 2	rosso	acceso	Indica che è stato rilevato un errore per l'ingresso corrispondente o che l'ingresso di sicurezza è utilizzato come ingresso non di sicurezza. NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.
lampeggiante	errore rilevato in valutazione su 2 canali (lampeggio sincrono dei due canali interessati).
verde	acceso	ingresso impostato

Indicatore a LED

Colore

Stato

Descrizione

1- 1

1- 2

2- 1

2- 2

5- 1

5- 2

6- 1

6- 2

rosso

acceso

Indica che è stato rilevato un errore per l'ingresso corrispondente o che l'ingresso di sicurezza è utilizzato come ingresso non di sicurezza.

NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.

lampeggiante

errore rilevato in valutazione su 2 canali (lampeggio sincrono dei due canali interessati).

verde

acceso

ingresso impostato

Indicatore a LED	Colore	Stato	Descrizione
4- 1 4- 2 8- 1 8- 2	rosso	acceso	Indica che è stato rilevato un errore per l'uscita corrispondente o che l'uscita di sicurezza è utilizzata come uscita non di sicurezza. NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.
arancione	acceso	uscita impostata

Indicatore a LED

Colore

Stato

Descrizione

4- 1

4- 2

8- 1

8- 2

rosso

acceso

Indica che è stato rilevato un errore per l'uscita corrispondente o che l'uscita di sicurezza è utilizzata come uscita non di sicurezza.

NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.

arancione

acceso

uscita impostata

Indicatore a LED	Colore	Stato	Descrizione
SE	spento		stato RUN o alimentazione 24 Vcc non presente
	rosso		fase di avvio o collegamento TM5 mancante o processore non funzionante (vedere il messaggio di pericolo seguente)
			stato pre-operativo
			il canale di comunicazione di sicurezza non funziona correttamente
			il firmware di questo modulo è una versione pilota non certificata NOTA: se si vede questa indicazione, occorre sostituire immediatamente il modulo o aggiornarne il firmware con una versione certificata. In tutti i casi, rivolgersi al rappresentante Schneider Electric.
			fase di avvio, firmware non operativo
		acceso	Lo stato di sicurezza è attivo.

Ogni volta che l’indicatore a LED SE si illumina in modo continuo, significa che il modulo non è operativo. È inoltre presente una diagnostica disponibile nel Safety Logic Controller per indicare questo stato. È necessario sostituire immediatamente il modulo.

AVVERTIMENTO
	PERDITA DELLA FUNZIONE DI SICUREZZA Sostituire immediatamente tutti i moduli che indicano uno stato non operativo. Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio. Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

PERDITA DELLA FUNZIONE DI SICUREZZA

Sostituire immediatamente tutti i moduli che indicano uno stato non operativo.
Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio.
Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
