Base del bus Sistema di sicurezza TM5

Panoramica

La base del bus rossa TM5ACBM3FS è progettata per i moduli elettronici di sicurezza a 24 Vcc.

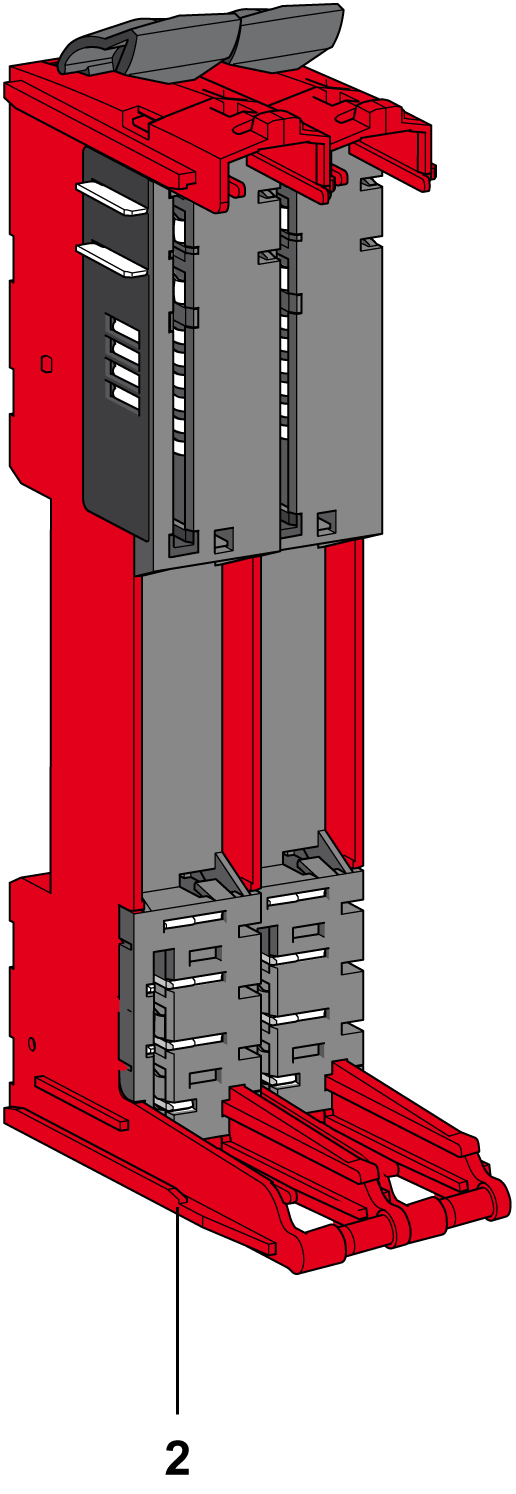

Le illustrazioni seguenti mostrano le basi del bus Sistema di sicurezza TM5:

TM5ACBM3FS	TM5ACBM4FS

Numero	Codice prodotto	Descrizione	Colore
1	TM5ACBM3FS	Base del bus 24 Vcc per moduli correlati alla sicurezza, segmento passante alimentazione I/O 24 Vcc codifica Safety	Rosso
2	TM5ACBM4FS	Base del bus 24 Vcc per moduli correlati alla sicurezza, segmento isolato alimentazione I/O 24 Vcc codifica Safety	Rosso

Una sezione deve essere composta soltanto da un unico colore. Per esempio, la base di un bus grigio deve essere assemblata unicamente con un modulo elettronico grigio e una morsettiera grigia. Tuttavia, il solo colore non è sufficiente per la compatibilità; verificare sempre che anche i componenti della sezione corrispondano.

PERICOLO
	SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI Non associare componenti di una sezione con colori diversi. Accertarsi sempre della compatibilità dei componenti delle sezioni e dei moduli prima dell'installazione, verificando la tabella di associazione contenuta in questo manuale. Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI

Non associare componenti di una sezione con colori diversi.
Accertarsi sempre della compatibilità dei componenti delle sezioni e dei moduli prima dell'installazione, verificando la tabella di associazione contenuta in questo manuale.
Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Caratteristiche generali

Questa sezione elenca le caratteristiche delle basi del bus Sistema TM5. Vedere anche le caratteristiche ambientali.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

La tabella seguente mostra i dati tecnici per le basi bus Sistema TM5:

Caratteristiche generali
Assorbimento corrente bus di alimentazione TM5	26 mA
Potenza assorbita	0,13 W max
