Presentazione del TM7SDI8DFS

Caratteristiche principali

La tabella seguente descrive le caratteristiche principali del Modulo di ingresso digitale di sicurezza TM7SDI8DFS:

Caratteristiche principali
Numero di ingressi	8 ingressi digitali di sicurezza 2 ingressi digitali senza funzionalità di sicurezza
Filtro d'ingresso	Filtro ingressi configurabile, 0 - 500 ms
Circuito di ingresso	Sink
Numero di uscite	2 uscite di test (impulsi) 2 uscite digitali senza funzionalità di sicurezza
Tensione nominale	24 Vcc

PERICOLO
	PERICOLO DI ESPLOSIONE Utilizzare questa apparecchiatura solo in luoghi privi di rischi o conformi con le specifiche ATEX Gruppo II, Zona 2 per aree pericolose. Non sostituire i componenti che potrebbero inficiare sulla conformità alle specifiche ATEX Gruppo II, Zona 2. Non collegare né scollegare le apparecchiature, a meno che non sia stata disattivata l'alimentazione o non sia stato accertato che l'area non è soggetta a rischi. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

PERICOLO DI ESPLOSIONE

Utilizzare questa apparecchiatura solo in luoghi privi di rischi o conformi con le specifiche ATEX Gruppo II, Zona 2 per aree pericolose.
Non sostituire i componenti che potrebbero inficiare sulla conformità alle specifiche ATEX Gruppo II, Zona 2.
Non collegare né scollegare le apparecchiature, a meno che non sia stata disattivata l'alimentazione o non sia stato accertato che l'area non è soggetta a rischi.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Informazioni per l'ordinazione

La tabella seguente presenta il codice del modulo:

Riferimento	Descrizione	Colore
TM7SDI8DFS	TM7 Modulo di ingresso digitale di sicurezza	rosso

NOTA: per ulteriori informazioni, vedere:

Indicatori a LED di stato

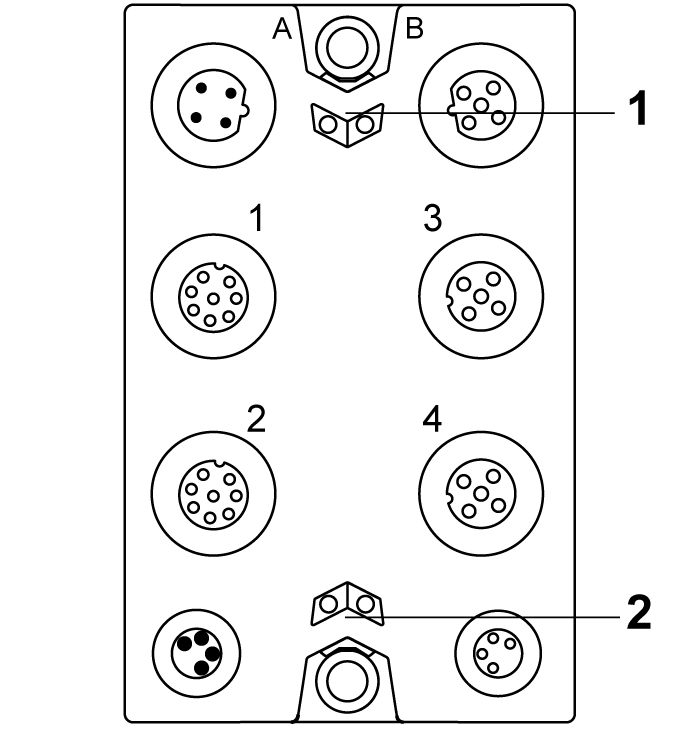

Queta figura presenta gli indicatori a LED di stato:

1 Indicatori a LED di stato r e e: sinistra verde r, destra rosso e

2 Indicatori a LED di stato S e E: sinistra rosso S, destra rosso E

La tabella seguente descrive gli indicatori a LED di stato:

Indicatore a LED	Colore	Stato	Descrizione
r	spento		Alimentazione modulo non collegata.
	verde	singolo lampeggio	modalità reset
		doppio lampeggio	aggiornamento firmware in corso
		lampeggiante	stato pre-operativo
		acceso	stato RUN
e	spento		Nessun errore rilevato oppure alimentazione modulo non collegata.
	rosso	lampeggiante	modalità boot loader
		triplo lampeggio	aggiornamento firmware in corso
		acceso	Rilevato errore o alimentazione I/O 24 Vcc non collegata.
r+e	rosso fisso/singolo lampeggio verde		configurazione non valida

Indicatore a LED	Colore	Stato	Descrizione
1 2 3 4	-		stato del dispositivo corrispondente
	spento		Senza funzione di segnale: Nessun errore rilevato, tutti i segnali dal connettore femmina disattivati (stato "basso"). Valutazione su 2 canali: Nessun errore rilevato, valutazione su 2 canali FALSE (stato "basso").
	verde	acceso	Senza funzione di segnale: Tutti gli ingressi sul connettore femmina impostati (stato "alto"). Valutazione su 2 canali: Valutazione su 2 canali segnale TRUE (stato "alto")
	verde	lampeggiante	Senza funzione di segnale: Solo un ingresso sul connettore femmina impostato (stato "alto"). Valutazione su 2 canali: -
	rosso	acceso	Senza funzione di segnale: Errore rilevato su tutti gli ingressi del connettore femmina. Valutazione su 2 canali: Errore rilevato nella valutazione su 2 canali.
	rosso	lampeggiante	Senza funzione di segnale: Errore rilevato solo su 1 ingresso del connettore femmina, il segnale NON è impostato sul secondo ingresso (stato "basso"). Valutazione su 2 canali: -
	rosso/verde	lampeggiante	Senza funzione di segnale: Errore rilevato solo su 1 ingresso del connettore femmina, il segnale è impostato sul secondo ingresso (stato "alto"). Valutazione su 2 canali: -

Indicatore a LED	Colore	Stato	Descrizione
SE	spento		stato RUN o alimentazione 24 Vcc non presente
	rosso		fase di avvio o collegamento TM5 mancante o processore non funzionante (vedere il messaggio di pericolo seguente)
			stato pre-operativo
			il canale di comunicazione di sicurezza non funziona correttamente
			il firmware di questo modulo è una versione pilota non certificata NOTA: se si vede questa indicazione, occorre sostituire immediatamente il modulo o aggiornarne il firmware con una versione certificata. In tutti i casi, rivolgersi al rappresentante Schneider Electric.
			fase di avvio, firmware non operativo
		acceso	Lo stato di sicurezza è attivo.

Ogni volta che l’indicatore a LED SE si illumina in modo continuo, significa che il modulo non è operativo. È inoltre presente una diagnostica disponibile nel Safety Logic Controller per indicare questo stato. È necessario sostituire immediatamente il modulo.

AVVERTIMENTO
	PERDITA DELLA FUNZIONE DI SICUREZZA Sostituire immediatamente tutti i moduli che indicano uno stato non operativo. Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio. Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

PERDITA DELLA FUNZIONE DI SICUREZZA

Sostituire immediatamente tutti i moduli che indicano uno stato non operativo.
Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio.
Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
