Presentazione del TM5SDM8TBFS

Caratteristiche principali

La tabella seguente descrive le caratteristiche principali del Modulo digitale misto di sicurezza TM5SDM8TBFS:

Caratteristiche principali
Numero di ingressi	6 ingressi digitali di sicurezza
Filtro d'ingresso	Filtro ingressi configurabile, 0 - 500 ms
Circuito di ingresso	Sink
Numero di uscite	6 uscite di test (impulso) 2 uscite FET digitali di sicurezza con monitoraggio della corrente
Tensione nominale	24 Vcc
Alimentazione modulo	1 alimentazione modulo

Questa apparecchiatura è stata progettata per funzionare al di fuori degli ambienti a rischio. Installare questa apparecchiatura in zone esenti da atmosfera a rischio.

PERICOLO
	PERICOLO DI ESPLOSIONE Installare ed utilizzare questa apparecchiatura solo in luoghi non a rischio. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Informazioni per l'ordinazione

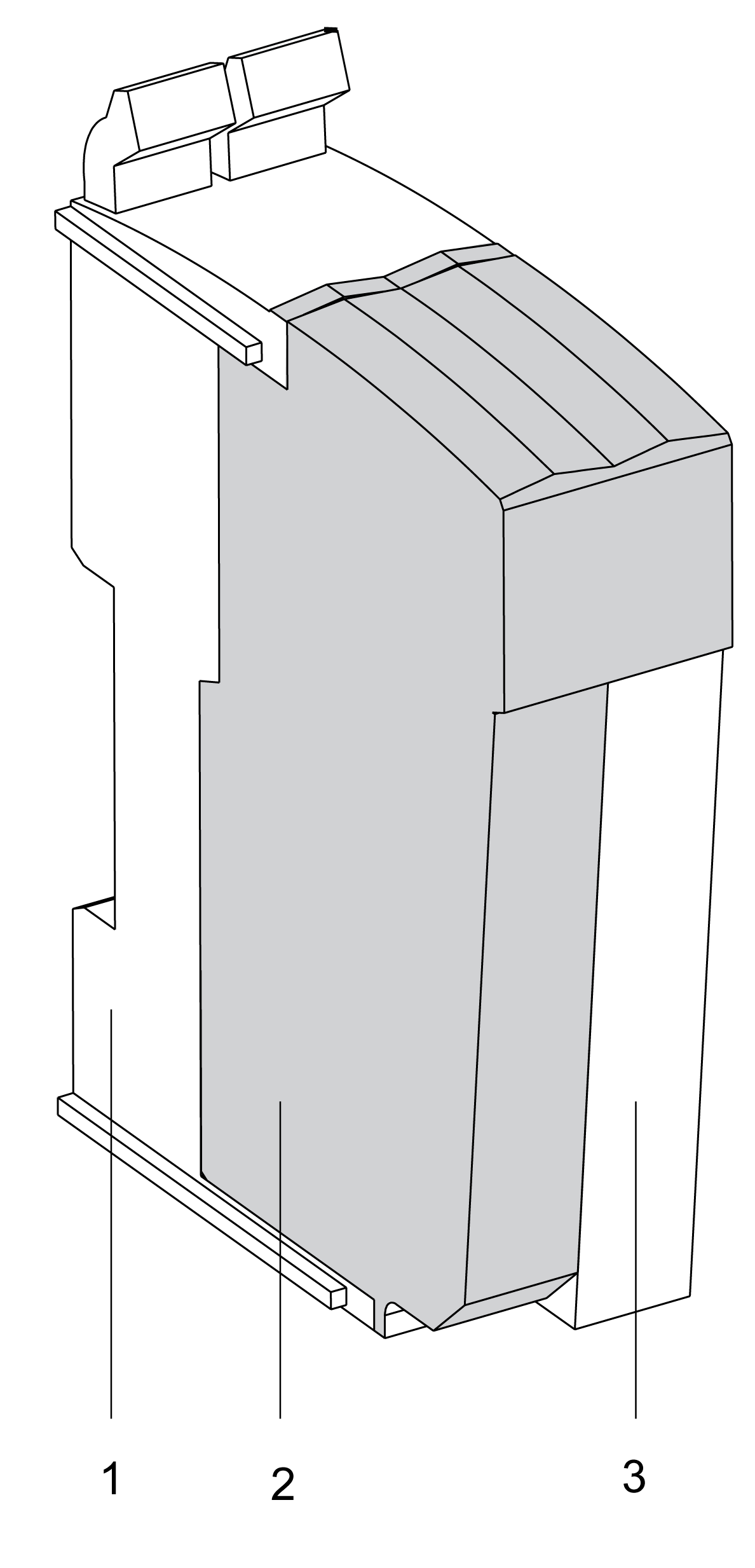

La figura seguente presenta il modulo in combinazione con i componenti richiesti:

La tabella seguente presenta il codice del modulo:

Numero	Riferimento	Descrizione	Colore
2	TM5SDM8TBFS	TM5 Modulo digitale misto di sicurezza	rosso

La tabella seguente presenta i codici commerciali per i componenti richiesti:

Numero	Riferimento	Descrizione	Colore
1	TM5ACBM3FS	TM5 Base del bus di sicurezza, codifica di sicurezza, l'alimentazione I/O interna è interconnessa	rosso
3	TM5ACTB5FFS	TM5 Morsettiera di sicurezza, 16 pin, codifica di sicurezza	rosso
NOTA: Un TM5 Base del bus di sicurezza e un TM5 Morsettiera di sicurezza sono richiesti per il funzionamento del modulo e sono venduti a parte. Per ulteriori informazioni, consultare TM5ACBM3FS Base del bus di sicurezza e TM5ACTB5FFS Morsettiera di sicurezza.

Indicatori a LED di stato

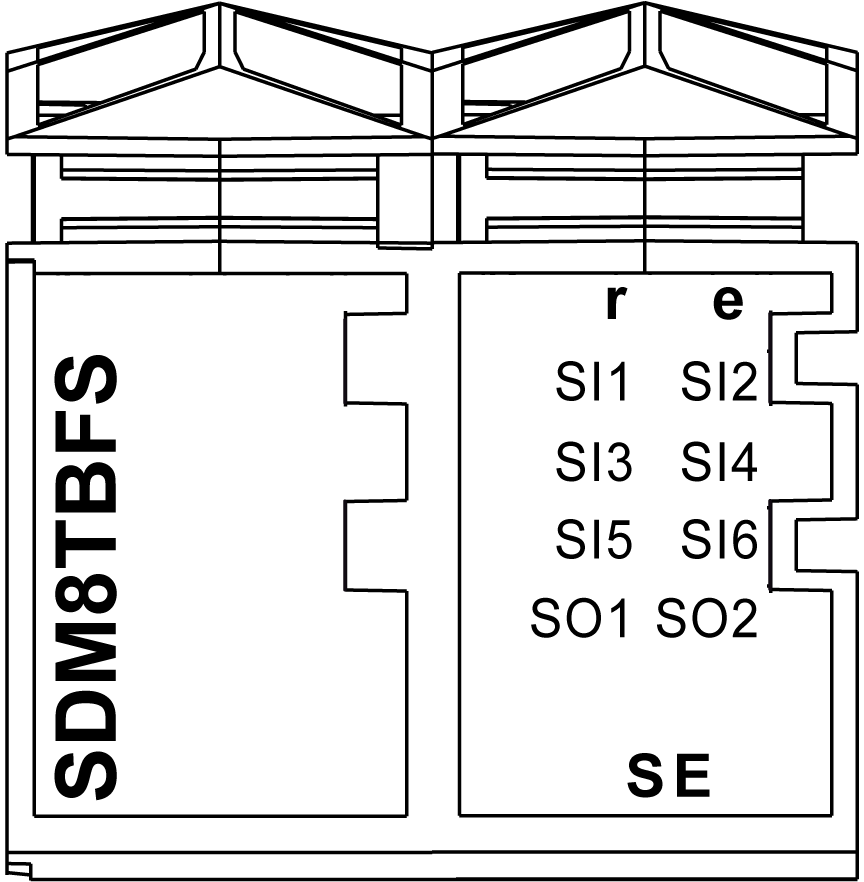

Questa figura presenta gli indicatori a LED di stato TM5SDM8TBFS:

La tabella seguente descrive gli indicatori a LED di stato:

Indicatore a LED	Colore	Stato	Descrizione
r	spento		Alimentazione modulo non collegata.
	verde	singolo lampeggio	modalità reset
		doppio lampeggio	aggiornamento firmware in corso
		lampeggiante	stato pre-operativo
		acceso	stato RUN
e	spento		Nessun errore rilevato oppure alimentazione modulo non collegata.
	rosso	lampeggiante	modalità boot loader
		triplo lampeggio	aggiornamento firmware in corso
		acceso	Rilevato errore o alimentazione I/O 24 Vcc non collegata.
r+e	rosso fisso/singolo lampeggio verde		configurazione non valida

Indicatore a LED	Colore	Stato	Descrizione
SI1 ... SI6	rosso	acceso	Indica che è stato rilevato un errore per l'ingresso corrispondente o che l'ingresso di sicurezza è utilizzato come ingresso non di sicurezza. NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.
lampeggiante	errore rilevato in valutazione su 2 canali (lampeggio sincrono dei due canali interessati).
verde	acceso	ingresso impostato

Indicatore a LED

Colore

Stato

Descrizione

SI1

...

SI6

rosso

acceso

Indica che è stato rilevato un errore per l'ingresso corrispondente o che l'ingresso di sicurezza è utilizzato come ingresso non di sicurezza.

NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.

lampeggiante

errore rilevato in valutazione su 2 canali (lampeggio sincrono dei due canali interessati).

verde

acceso

ingresso impostato

Indicatore a LED	Colore	Stato	Descrizione
SO1 SO2	rosso	acceso	Indica che è stato rilevato un errore per l'uscita corrispondente o che l'uscita di sicurezza è utilizzata come uscita non di sicurezza. NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.
arancione	acceso	uscita impostata

Indicatore a LED

Colore

Stato

Descrizione

SO1

SO2

rosso

acceso

Indica che è stato rilevato un errore per l'uscita corrispondente o che l'uscita di sicurezza è utilizzata come uscita non di sicurezza.

NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.

arancione

acceso

uscita impostata

Indicatore a LED	Colore	Stato	Descrizione
SE	spento		stato RUN o alimentazione 24 Vcc non presente
	rosso		fase di avvio o collegamento TM5 mancante o processore non funzionante (vedere il messaggio di pericolo seguente)
			stato pre-operativo
			il canale di comunicazione di sicurezza non funziona correttamente
			il firmware di questo modulo è una versione pilota non certificata NOTA: se si vede questa indicazione, occorre sostituire immediatamente il modulo o aggiornarne il firmware con una versione certificata. In tutti i casi, rivolgersi al rappresentante Schneider Electric.
			fase di avvio, firmware non operativo
		acceso	Lo stato di sicurezza è attivo.

Ogni volta che l’indicatore a LED SE si illumina in modo continuo, significa che il modulo non è operativo. È inoltre presente una diagnostica disponibile nel Safety Logic Controller per indicare questo stato. È necessario sostituire immediatamente il modulo.

AVVERTIMENTO
	PERDITA DELLA FUNZIONE DI SICUREZZA Sostituire immediatamente tutti i moduli che indicano uno stato non operativo. Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio. Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

PERDITA DELLA FUNZIONE DI SICUREZZA

Sostituire immediatamente tutti i moduli che indicano uno stato non operativo.
Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio.
Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
