Presentazione del TM5SDO2DTRFS
Caratteristiche principali
La tabella seguente descrive le caratteristiche principali del Modulo di uscita relè di sicurezza TM5SDO2DTRFS:
|
Caratteristiche principali |
|
|---|---|
|
Numero di uscite |
2 relè |
|
Tipo di uscita |
uscite relè di sicurezza, contatti normalmente aperti |
|
Tensione nominale |
230 Vca/6 A, 24 Vcc/6 A |
Questa apparecchiatura è stata progettata per funzionare al di fuori degli ambienti a rischio. Installare questa apparecchiatura in zone esenti da atmosfera a rischio.
| PERICOLO | |
|---|---|
Informazioni per l'ordinazione
La figura seguente presenta il modulo in combinazione con i componenti richiesti:
La tabella seguente presenta il codice del modulo:
|
Numero |
Riferimento |
Descrizione |
Colore |
|---|---|---|---|
|
2 |
TM5SDO2DTRFS |
TM5 Modulo di uscita relè di sicurezza |
rosso |
La tabella seguente presenta i codici commerciali per i componenti richiesti:
|
Numero |
Codice prodotto |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM3FS |
TM5 Base del bus di sicurezza, codifica di sicurezza, l'alimentazione I/O interna è interconnessa |
rosso |
|
3 |
TM5ACTB52FS |
TM5 Morsettiera di sicurezza, 12 pin, codifica di sicurezza |
rosso |
|
NOTA: Un TM5 Base del bus di sicurezza e un TM5 Morsettiera di sicurezza sono richiesti per il funzionamento del modulo e sono venduti a parte. Per ulteriori informazioni, consultare TM5ACBM3FS Base del bus di sicurezza e TM5ACTB52FS Morsettiera di sicurezza.
|
|||
Indicatori a LED di stato

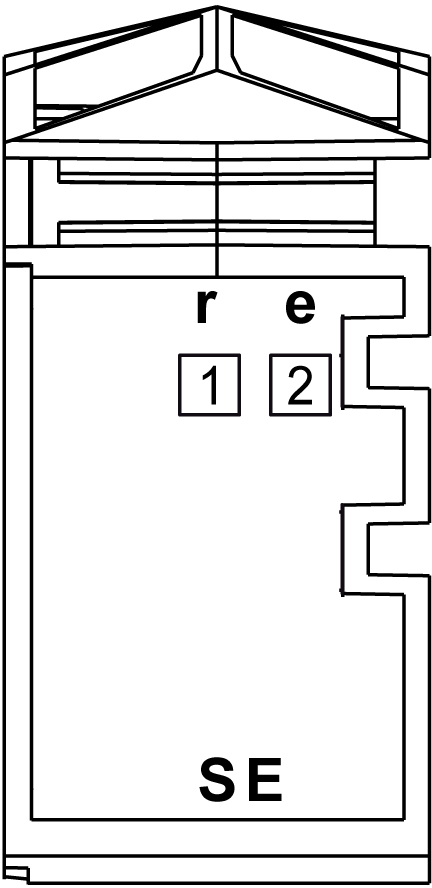

Questa figura presenta gli indicatori a LED di stato TM5SDO2DTRFS:
La tabella seguente descrive gli indicatori a LED di stato:
|
Indicatore a LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
spento |
Alimentazione modulo non collegata. |
|
|
verde |
singolo lampeggio |
modalità reset |
|
|
doppio lampeggio |
aggiornamento firmware in corso |
||
|
lampeggiante |
stato pre-operativo |
||
|
acceso |
stato RUN |
||
|
e |
spento |
Nessun errore rilevato oppure alimentazione modulo non collegata. |
|
|
rosso |
lampeggiante |
modalità boot loader |
|
|
triplo lampeggio |
aggiornamento firmware in corso |
||
|
acceso |
Rilevato errore o alimentazione I/O 24 Vcc non collegata. |
||
|
r+e |
rosso fisso/singolo lampeggio verde |
configurazione non valida |
|
|
Indicatore a LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
1 2 |
rosso |
acceso |
Indica che è stato rilevato un errore per l'uscita corrispondente o che l'uscita di sicurezza è utilizzata come uscita non di sicurezza.
NOTA: In assenza di connessione al Safety Logic Controller, tutti i canali sono rosso fisso.
|
|
arancione |
acceso |
uscita impostata |
|
Indicatore a LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
SE |
spento |
stato RUN o alimentazione 24 Vcc non presente |
|
|
rosso |
|
fase di avvio o collegamento TM5 mancante o processore non funzionante (vedere il messaggio di pericolo seguente) |
|
|
stato pre-operativo |
||
|
il canale di comunicazione di sicurezza non funziona correttamente |
||
|
il firmware di questo modulo è una versione pilota non certificata
NOTA: se si vede questa indicazione, occorre sostituire immediatamente il modulo o aggiornarne il firmware con una versione certificata. In tutti i casi, rivolgersi al rappresentante Schneider Electric.
|
||
|
fase di avvio, firmware non operativo |
||
|
acceso |
Lo stato di sicurezza è attivo. |
||
Ogni volta che l’indicatore a LED SE si illumina in modo continuo, significa che il modulo non è operativo. È inoltre presente una diagnostica disponibile nel Safety Logic Controller per indicare questo stato. È necessario sostituire immediatamente il modulo.
| AVVERTIMENTO | |
|---|---|
