Cablaggio del TM5SDO2DTRFS

Assegnazione dei pin / esempio di connessione

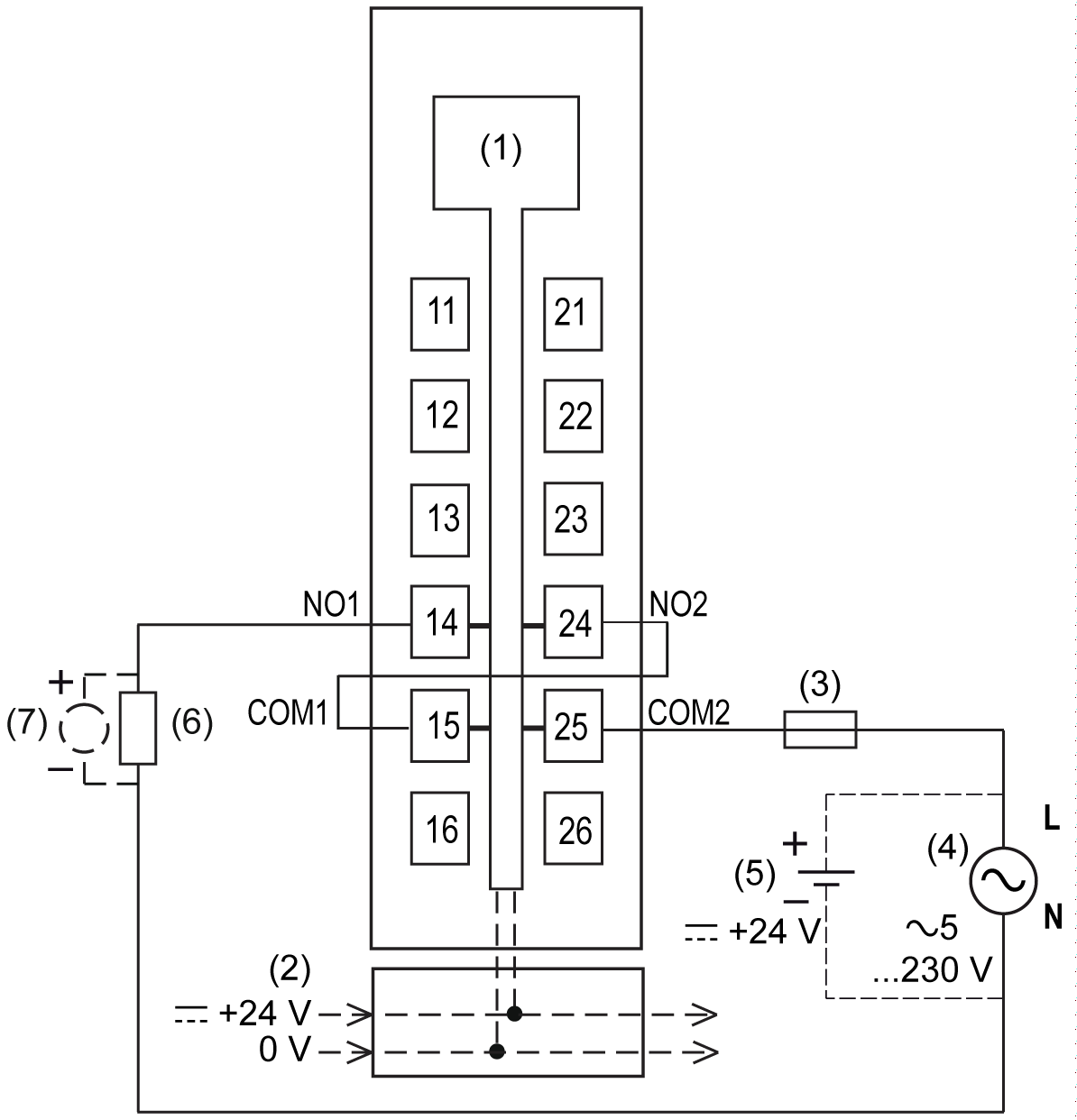

La figura seguente mostra un esempio di connessione per il TM5SDO2DTRFS:

1 Componenti elettronici interni

2 Segmento di alimentazione I/O 24 Vcc integrato nelle basi bus

3 Fusibile esterno dimensionato in base al carico e alle sue caratteristiche, max 6 A

4 Alimentazione esterna, 5...230 Vca

5 Alimentazione esterna, 24 Vcc

6 Carico 2 fili attuatore

7 Protezione da carico induttivo

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
