TM5SAI2H e TM5SAI4H

Introduzione

I moduli elettronici di espansione TM5SAI2H e TM5SAI4H sono moduli elettronici di ingresso analogici da 10 Vcc con 2 e 4 ingressi rispettivamente.

Se l'ingresso è stato collegato per effettuare la misurazione della tensione e si configura il EcoStruxure Machine Expert per un tipo corrente di configurazione, il modulo elettronico potrebbe danneggiarsi definitivamente.

AVVISO
	APPARECCHIATURA NON FUNZIONANTE Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Per ulteriori informazioni, consultare la Guida hardware:

Riferimento	Si riferisce a
TM5SAI2H	Modulo elettronico TM5SAI2H 2AI ±10V/0-20mA 16 bit
TM5SAI4H	Modulo elettronico TM5SAI4H 4AI ±10V/0-20mA 16 bit

Valori limite

È possibile specificare un valore limite superiore e inferiore per ogni singolo canale.

Se attivato, i segnali di ingresso vengono monitorati per verificare se i valori limite vengono superati. In questo caso, vengono utilizzati i valori limite definiti. Se il valore analogico supera l'intervallo definito, sarà limitato al valore limite superiore e inferiore.

Il risultato del controllo di segnale viene visualizzato in un bit di stato corrispondente. Se necessario, i contatori vengono incrementati di uno se il valore supera l'intervallo.

Scalatura

Vengono messi a confronto i dati non elaborati e i dati filtrati del convertitore A/D. La misurazione del sistema e la misurazione dell'utente vengono raggruppate internamente come coppie k/d per ottimizzare il tempo di esecuzione. È possibile specificare il guadagno e l'offset per ciascun singolo canale.

Valori di ingresso minimi e massimi

Il sistema memorizza i valori minimi e massimi tra due eventi trigger. La funzione viene avviata dal fronte trigger corrispondente. I seguenti fronti vengono valutati in base alla configurazione:

Fronte positivo
Fronte negativo
Fronte positivo e negativo

Il contatore trigger conta eventi trigger validi. Nel caso in cui gli eventi trigger si verifichino più rapidamente del ciclo di campionamento, l'attivazione perde di validità (il contatore errori con rilevamento basato su trigger viene incrementato).

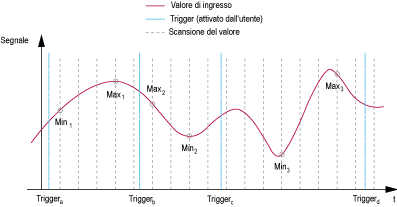

Nell'esempio seguente viene illustrato come vengono registrati i valori di ingresso minimi e massimi.

Evento trigger	Descrizione
Trigger a	La funzione viene avviata. Il sistema rileva il valore minimo e massimo del segnale di ingresso. I valori Min./Max registrati dal bit di stato devono essere ignorati dopo l'avvio iniziale.
Trigger b	Il valore minimo (Min1) e il valore massimo (Max1) tra Trigger a e Trigger b vengono forniti al registro e viene avviato il nuovo ciclo. Un bit di stato informa l'utente non appena vengono rilevati valori validi.
Trigger c	Il valore minimo (Min2) e il valore massimo (Max2) tra Trigger b e Trigger c vengono forniti al registro e viene avviato il nuovo ciclo. Un bit di stato informa l'utente non appena vengono rilevati valori validi.
Trigger d	Il valore minimo (Min3) e il valore massimo (Max3) tra Trigger c e Trigger d vengono forniti al registro e viene avviato il nuovo ciclo. Un bit di stato informa l'utente non appena vengono rilevati valori validi.

Ciclo di ingresso

Il modulo elettronico dispone di un ciclo di ingresso configurabile separatamente per ciascun canale. È possibile specificare l'ordine e la frequenza d'interruzione per ciascun singolo canale:

Ordine filtro: 1...4 (impostazione predefinita: 1)
Frequenza di taglio del filtro: 1...65535 Hz (impostazione predefinita: 500 Hz)

Scheda Mapping I/O Modulo TM5

È possibile definire e assegnare un nome alle variabili nella scheda Mapping I/O modulo TM5. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.

Questa tabella descrive la configurazione Mapping I/O:

Canale	Tipo	Descrizione
ModuleOK	BYTE	Stato dei moduli di I/O compatti ed elettronici
DcOk	BOOL	Campo di tensione: 0: Non valido 1: Valido
reserved	BOOL	Riservato
NetworkOk	BOOL	Bus TM5: 0: Errore del bus 1: OK
Dati I/O validi	BOOL	Validità dei dati: 0: Valido 1: Non valido
reserved	BOOL	Riservato
reserved	BOOL	Riservato
reserved	BOOL	Riservato
reserved	BOOL	Riservato

Stato	Stato		BYTE	Stato di tutti gli ingressi
		Stato ingresso analogico 01	BOOL	Stato degli ingressi analogici: 0: Ok. 1: Errore
		...		...
		Stato ingresso analogico 04		Stato degli ingressi analogici: 0: Ok. 1: Errore
		reserved		Riservato
		reserved		Riservato
		Sincronizzazione TM5 con ciclo di conversione		Sincronizzazione TM5 con ciclo di conversione: 0: Sincronizzazione ok 1: Errore di sincronizzazione
		Ciclo di conversione		Stato del ciclo di conversione: 0: Ok 1: Errore
Ingressi	AnalogInput00		INT	Valore dell'ingresso 0
	...			...
	AnalogInput03			Valore dell'ingresso 3

Per ulteriori descrizioni generiche, vedere la Descrizione della scheda Parametri definiti dall'utente.

Scheda Parametri definiti dall'utente

Questa tabella descrive la configurazione dei parametri definiti dall'utente di TM5SAI2H e TM5SAI4H:

Nome	Valore	Val. predefinito	Descrizione
ChannelFilter01	off on	off	Attiva/disattiva il filtro del canale.
MinMaxCheck01	off positivo	off	Attiva i valori minimo e massimo del canale.
ChannelErrCheck01	off on	on	Rileva un errore sul canale.
ChannelType01	-10 V ... +10 V 0 … 20 mA	-10 V ... +10 V	Specifica il tipo di canale.
MinLimit01	-32768 … 32767	-32767	Valore minimo limite.
MaxLimit01	-32768 … 32767	32767	Valore massimo limite.
UserGain01	-2.147.483.648...2.147.483.647	65536	Il guadagno definito dall'utente per i dati del convertitore A/D del rispettivo canale fisico può essere specificato in questi registri. Il valore 65536 (10000 hex) corrisponde a un guadagno di 1.
Useroffset01	-2.147.483.648...2.147.483.647	0	L'offset definito dall'utente per i dati del convertitore A/D del rispettivo canale fisico può essere specificato in questo registro. Il valore 65536 (10000 hex) corrisponde a un offset di 1.
FilterOrder01	1...4	1	Selezione dell'ordine del filtro.
FilterConstant01	1...65535	500	Frequenza di taglio in Hertz.
...
ChannelFilter04	off on	off	Attiva/disattiva il filtro del canale.
ChannelErrCheck04	off on	on	Rileva un errore sul canale.
ChannelType04	-10 V ... +10 V 0 … 20 mA	-10 V ... +10 V	Specifica il tipo di canale.
MinLimit04	-32768 … 32767	-32767	Valore minimo limite.
MaxLimit04	-32768 … 32767	32767	Valore massimo limite.
UserGain04	-2.147.483.648...2.147.483.647	65536	Il guadagno definito dall'utente per i dati del convertitore A/D del rispettivo canale fisico può essere specificato in questi registri. Il valore 65536 (10000 hex) corrisponde a un guadagno di 1.
Useroffset04	-2.147.483.648...2.147.483.647	0	L'offset definito dall'utente per i dati del convertitore A/D del rispettivo canale fisico può essere specificato in questo registro. Il valore 65536 (10000 hex) corrisponde a un offset di 1.
FilterOrder04	1...4	1	Selezione dell'ordine del filtro.
FilterConstant04	1...65535	500	Frequenza di taglio in Hertz.
SampleTime	50...10000	100	Il tempo di campionamento è impostato in µs in questo registro. Questa impostazione permette di migliorare il ciclo di campionamento (risoluzione = 1 µs). Il tempo di ciclo più basso configurabile è 50 µs.
