Descrizione fisica

Introduzione

Ogni interfaccia bus di campo è composto da quattro elementi. Questi elementi sono:

  • Base del bus interfaccia bus di campo

  • Modulo d'interfaccia bus di campo

  • Modulo di distribuzione dell'alimentazione interfaccia (IPDM)

  • Morsettiera

Elementi

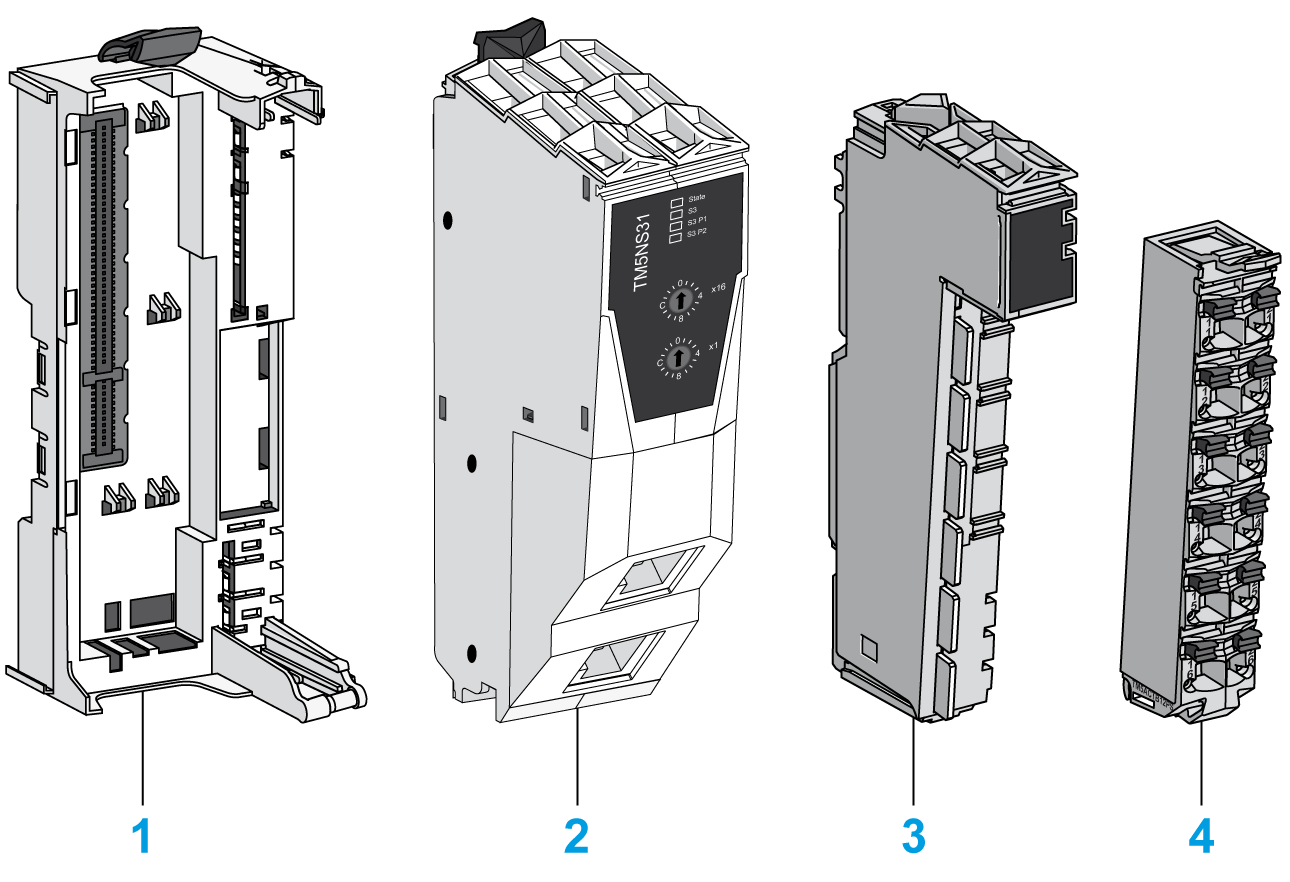

La seguente figura mostra le diverse parti che compongono l'interfaccia bus di campo TM5:

(1) Base del bus interfaccia bus di campo

(2) Modulo d'interfaccia bus di campo

(3) Modulo di distribuzione dell'alimentazione interfaccia (IPDM)

(4) Morsettiera

Una volta assemblati, i quattro componenti formano un'unità integrale che resiste alle vibrazioni e alle scariche elettrostatiche.

AVVISO
SCARICHE ELETTROSTATICHE
  • Non toccare i connettori dei pin del blocco.
  • Tenere i cavi o i tappi ermetici in posizione corretta durante il normale funzionamento.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Dimensioni

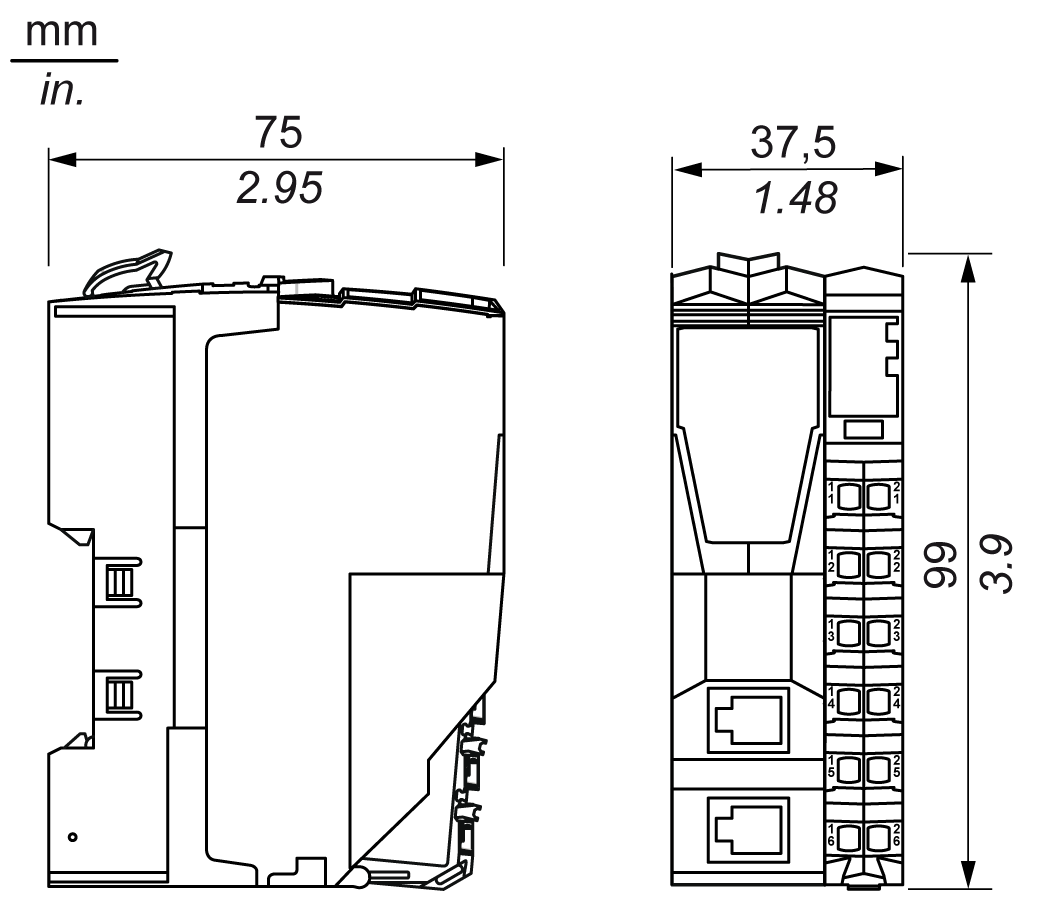

La seguente figura mostra le dimensioni dell'interfaccia bus di campo TM5:

Accessori

Consultare la sezione Installazione di accessori.

Etichette

Fare riferimento alla sezione Etichette di Sistema TM5.
