Nella tabella seguente vengono descritte le caratteristiche principali del blocco TM7BAI4TLA:
|
Caratteristiche principali |
|
|---|---|
|
Numero di canali di ingresso |
4 |
|
Tipo di misura |
Temperatura |
|
Tipo di sensore di ingresso |
KTY10 / KTY84 (sensore al silicio) |
|
Risoluzione |
16 bit |
|
Tipo di connessione del sensore |
Tipo di connettore M12, codice A, femmina |

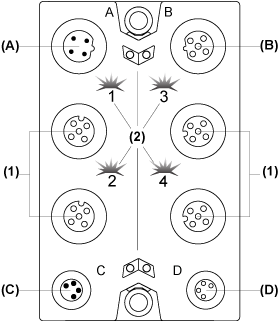

Nella figura seguente viene illustrato il blocco TM7BAI4TLA:
(A) Connettore IN bus TM7
(B) Connettore OUT bus TM7
(C) Connettore IN alimentazione 24 Vdc
(D) Connettore OUT alimentazione 24 Vdc
(1) Connettori Ingresso
(2) LED di stato
Connettore e assegnazione dei canali
La seguente tabella indica le assegnazioni dei canali e del connettore del blocco TM7BAI4TLA:
|
Connettori Ingresso |
LED di stato dell'ingresso |
Tipo di canale |
Canali |
|---|---|---|---|
|
1 |
1 |
L'ingresso |
I0 |
|
2 |
2 |
L'ingresso |
I1 |
|
3 |
3 |
L'ingresso |
I2 |
|
4 |
4 |
L'ingresso |
I3 |

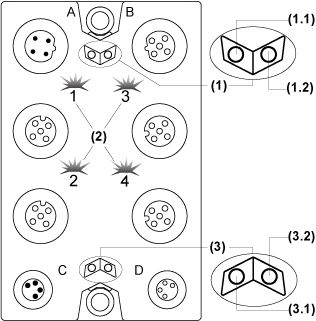

La seguente figura mostra i LED di stato del blocco TM7BAI4TLA:
(1) I LED di stato del bus TM7 sono due: 1.1 (verde) e 1.2 (rosso)
(2) I LED di stato dell'ingresso sono quattro: 1, 2, 3 e 4 (verde)
(3) I LED di stato del blocco d'ingresso sono due: 3.1 (verde) e 3.2 (rosso)
La seguente tabella indica i LED di stato del bus TM7 del blocco TM7BAI4TLA:
|
LED di stato del bus TM7 |
Descrizione |
|
|---|---|---|
|
LED 1,1 |
LED 1.2 |
|
|
OFF |
OFF |
Alimentazione assente sul bus TM7 |
|
ON |
ON |
Bus TM7 in stato preoperativo: oalimentazione presente sul bus TM7 e oblocco non inizializzato |
|
ON |
OFF |
Bus TM7 in stato operativo |
|
OFF |
ON |
Rilevato errore sul bus TM7 |
La seguente tabella indica i LED di stato d'ingresso del blocco TM7BAI4TLA:
|
LED dei canali |
Stato |
Descrizione |
|---|---|---|
|
1 - 4 |
OFF |
Connessione aperta o sensore scollegato oppure non utilizzato |
|
Lampeggiante |
Overflow o underflow del segnale d'ingresso o connessione interrotta |
|
|
ON |
Il convertitore analogico/digitale è in esecuzione, un valore è disponibile |
La seguente tabella indica i LED di stato d'ingresso del blocco TM7BAI4TLA:
|
LED di stato del blocco |
Stato |
Descrizione |
|---|---|---|
|
3.1 |
OFF |
Alimentazione assente |
|
Lampeggio singolo |
Stato di azzeramento |
|
|
Lampeggiante |
Stato preoperativo |
|
|
ON |
Stato operativo |
|
|
3.2 |
OFF |
OK o nessuna alimentazione |
|
Lampeggio singolo |
Rilevato errore di un canale d'ingresso. |
|
|
Lampeggio doppio |
Il valore di alimentazione non rientra in un campo di tensione valido |
|
|
ON |
Rilevato errore o stato di reset |
