Nella tabella seguente vengono descritte le caratteristiche principali del blocco TM7BDI16B:
|
Caratteristiche principali |
||
|---|---|---|
|
Numero di canali di ingresso |
16 |
|
|
Tipo di ingresso |
Tipo 1 |
|
|
Tipo di segnale |
Sink |
|
|
Tensione di ingresso nominale |
24 Vdc |
|
|
Tipo di connessione del sensore |
||

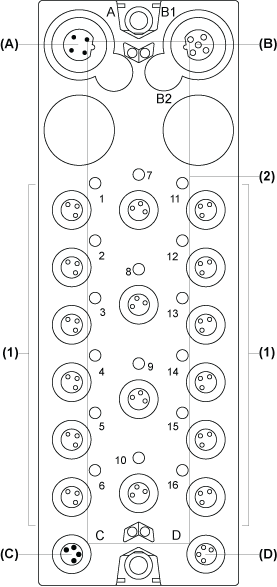

Nella figura seguente viene illustrato il blocco TM7BDI16B:
(A) Connettore IN bus TM7
(B) Connettore OUT bus TM7
(C) Connettore IN alimentazione 24 Vdc
(D) Connettore OUT alimentazione 24 Vdc
(1) Connettori Ingresso
(2) LED di stato
Connettore e assegnazione dei canali
La seguente tabella indica le assegnazioni dei canali e del connettore del blocco TM7BDI16B:
|
Connettori Ingresso |
Tipo di canale |
Canali |
|
|---|---|---|---|
|
1 |
1 |
Ingresso |
I0 |
|
2 |
2 |
Ingresso |
I1 |
|
3 |
3 |
Ingresso |
I2 |
|
4 |
4 |
Ingresso |
I3 |
|
5 |
5 |
Ingresso |
I4 |
|
6 |
6 |
Ingresso |
I5 |
|
7 |
7 |
Ingresso |
I6 |
|
8 |
8 |
Ingresso |
I7 |
|
9 |
9 |
Ingresso |
I8 |
|
10 |
10 |
Ingresso |
I9 |
|
11 |
11 |
Ingresso |
I10 |
|
12 |
12 |
Ingresso |
I11 |
|
13 |
13 |
Ingresso |
I12 |
|
14 |
14 |
Ingresso |
I13 |
|
15 |
15 |
Ingresso |
I14 |
|
16 |
16 |
Ingresso |
I15 |

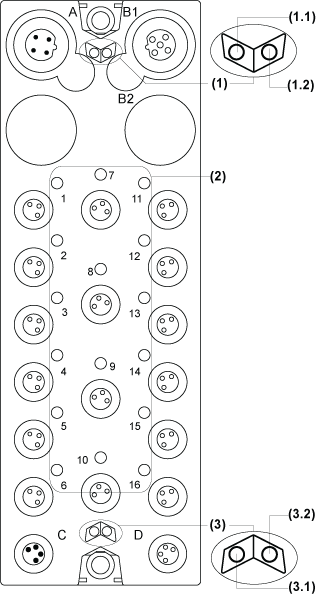

La seguente figura mostra i LED di stato del blocco TM7BDI16B:
1 I LED di stato del bus TM7 sono due: 1.1 (verde) e 1.2 (rosso)
2 I LED dei canali sono sedici (verde)
3 I LED di stato del blocco d'ingresso, sono due: 3.1 (verde) e 3.2 (rosso)
La seguente tabella indica i LED di stato del bus TM7 del blocco TM7BDI16B:
|
LED di stato del bus TM7 |
Descrizione |
|
|---|---|---|
|
LED 1,1 |
LED 1,2 |
|
|
OFF |
OFF |
Alimentazione assente sul bus TM7 |
|
ON |
ON |
Bus TM7 in stato preoperativo: oalimentazione presente sul bus TM7 e oblocco non inizializzato |
|
ON |
OFF |
Bus TM7 in stato operativo |
|
OFF |
ON |
Rilevato errore sul bus TM7 |
La seguente tabella indica i LED di stato d'ingresso del blocco TM7BDI16B:
|
LED dei canali |
Stato |
Descrizione |
|---|---|---|
|
da 1 a 16 |
OFF |
Ingresso corrispondente disattivato |
|
da 1 a 16 |
ON |
Ingresso corrispondente attivato |
La seguente tabella indica i LED di stato d'ingresso del blocco TM7BDI16B:
|
LED di stato del blocco |
Stato |
Descrizione |
|---|---|---|
|
3.1 |
OFF |
Alimentazione assente |
|
Lampeggio singolo |
Stato di azzeramento |
|
|
Lampeggiante |
Stato preoperativo |
|
|
ON |
Stato operativo |
|
|
3.2 |
OFF |
OK o alimentazione assente |
|
ON |
Errore rilevato o stato di reset |
