协议管理器 负载验证

目的

如果 协议管理器 上的负载超过 100%，循环数据交换可能不是以配置的速率处理。

以太网资源选项卡让您能够估计 协议管理器 的负载。

在操作本机之前，请验证此负载。

要管理负载，您可以操作一个或多个以下负载因素：

  • 从站的数量

  • 使用 Modbus TCP：

    • （在 Modbus TCP IOScanner 上的）通道的数量

    • 通道的重复频率

负载估算

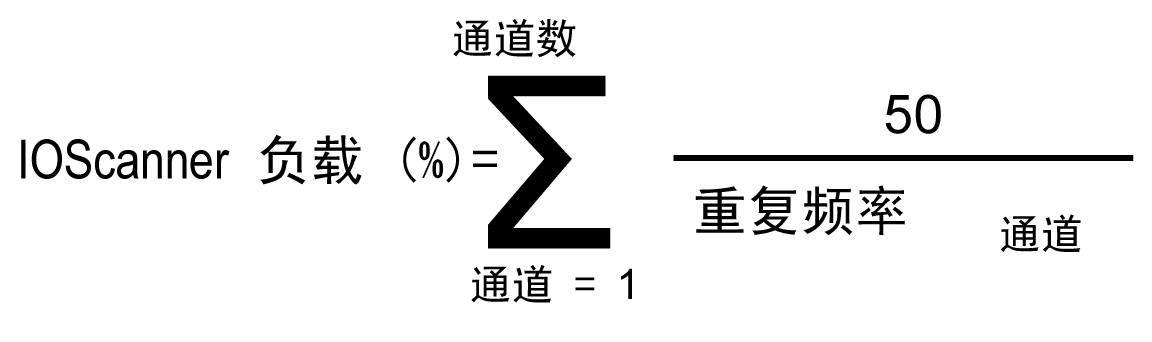

如果 TM241CE••• 和 TM251MES• 的 协议管理器 专门管理 Modbus TCP IOScanner 设备，则利用该等式可估计其上的负载：

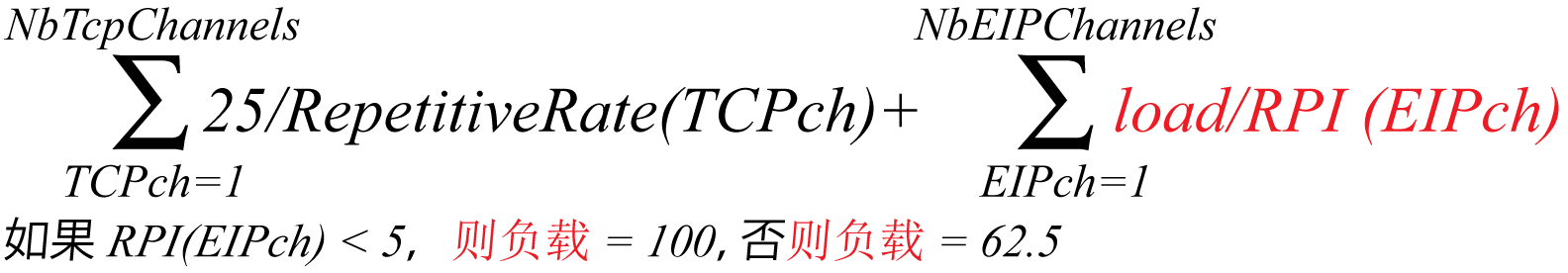

如果 TM262L01MESE8T、TM262L10MESE8T、TM262M05MESS8T 和 TM262M15MESS8T 的 协议管理器 仅管理 EtherNet/IP 或 Modbus TCP IOScanner 设备，则利用该等式可估计其上的负载：

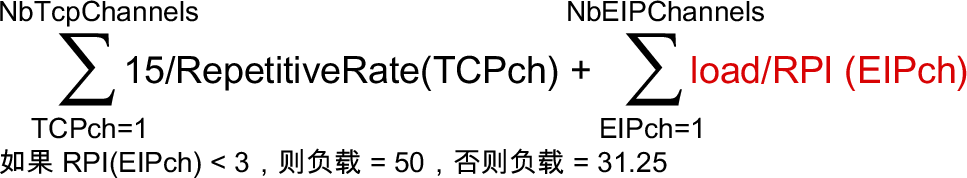

如果 TM262L20MESE8T、TM262M25MESS8T 和 TM262M35MESS8T 的 协议管理器 管理 EtherNet/IP 或 Modbus TCP IOScanner 设备，则利用该等式可估计其上的负载：

注： 如果使用 Sercos 通讯，则不计算资源。

此负载估计并未考虑因进程外数据交换所导致的负载增加，例如：

  • DTM、Web 服务器 和 Modbus TCP 请求。

  • 现场总线通讯（DTM、PC 处于现场总线上时的 Web 服务器 通讯）。

  • TcpUdpCommunications 库生成的 TCP UDP 通讯。

在 EcoStruxure Machine Expert 中，可使用自动负载计算：

步骤

操作

1

在设备树中，双击 协议管理器 节点。

2

如果使用 M262 控制器，则选择以太网服务 > 以太网资源。

3

单击计算。

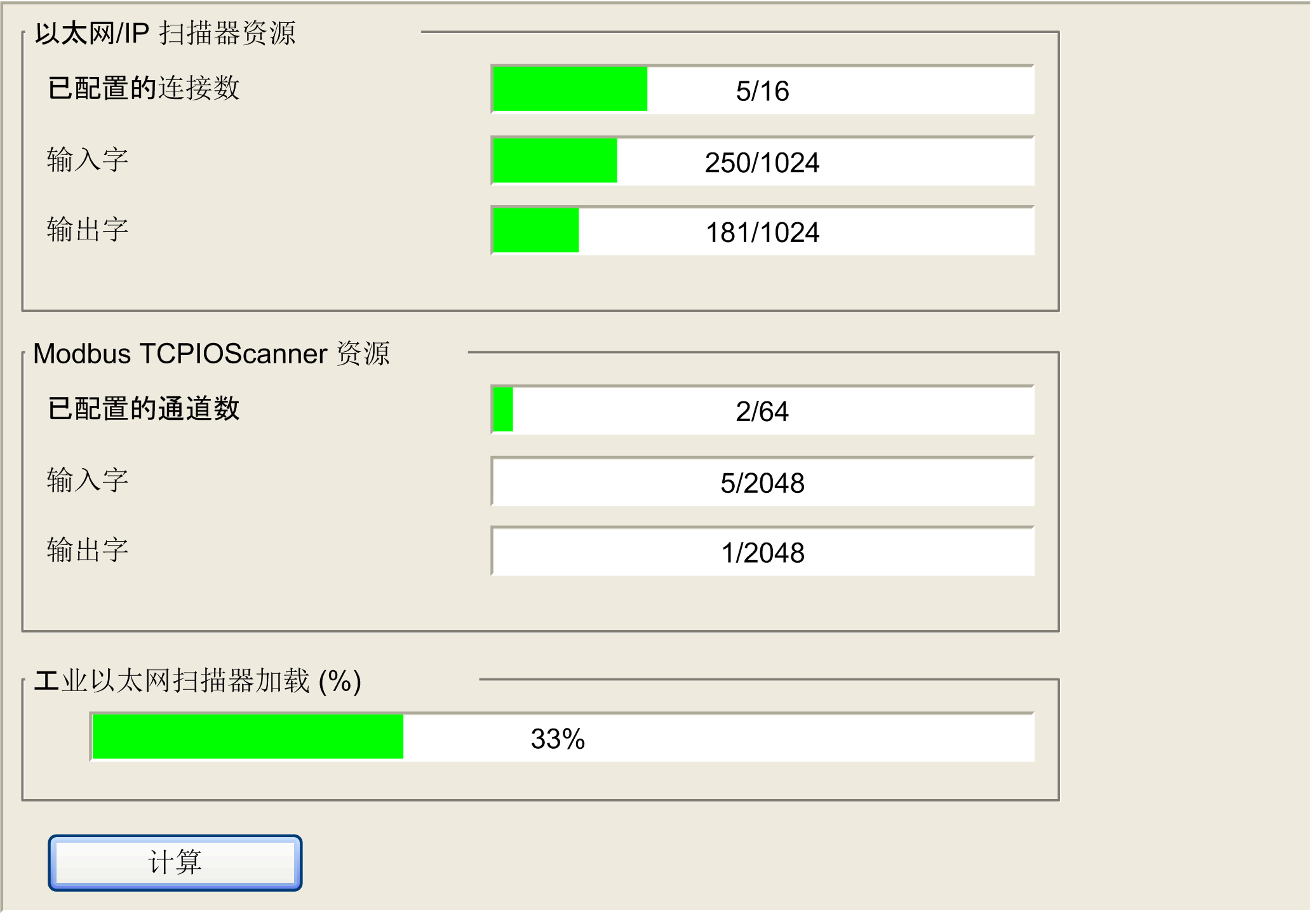

下图显示了以太网资源选项卡：
