Modbus TCP I/O 映射

前提条件

Modbus TCP 通道必须存在。

配置 Modbus TCP IOScanner

要配置 Modbus TCP IOScanner，请执行以下步骤：

步骤

操作

1

在设备树中，双击 协议管理器。

结果：将显示配置窗口。

2

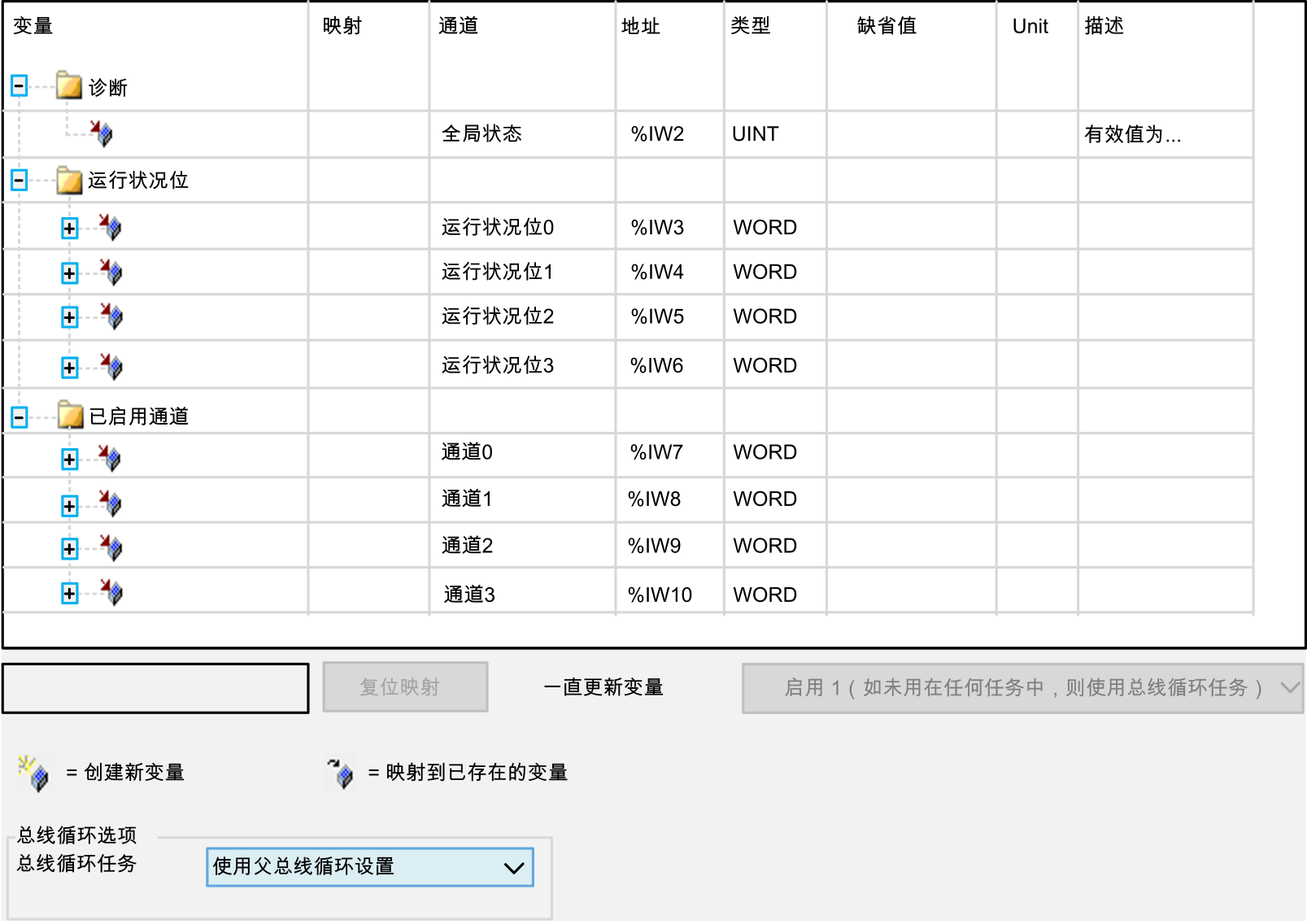

选择 IOScanner I/O 映射选项卡：

注： 有关运行状况位的更多信息，请参阅 IOS_GETHEALTH 函数。
注： 有关启用通道的更多信息，请参阅 IOS_CONTROLCHANNEL 函数。

3

选择列表中的总线循环任务：

  • 使用父总线循环设置（缺省）

  • MAST

注： 包含 Modbus TCP IOScanner 的设备 I/O 映射编辑器内的总线循环任务参数定义负责刷新 I/O 映像 (%QW, %IW) 的任务。这些 I/O 映像与已发送到 Modbus 从站的 Modbus 请求和运行状况位相对应。

4

双击变量列的单元格，以打开文本字段。

输入变量的名称或单击浏览按钮 [...]，然后使用输入助手选择变量。

配置 Modbus TCP 从站设备 I/O 映射

要配置 Modbus TCP 从站设备 I/O 映射，请执行以下步骤：

步骤

操作

1

在设备树中，双击 Modbus TCP 从站设备。

结果：将显示配置窗口。

2

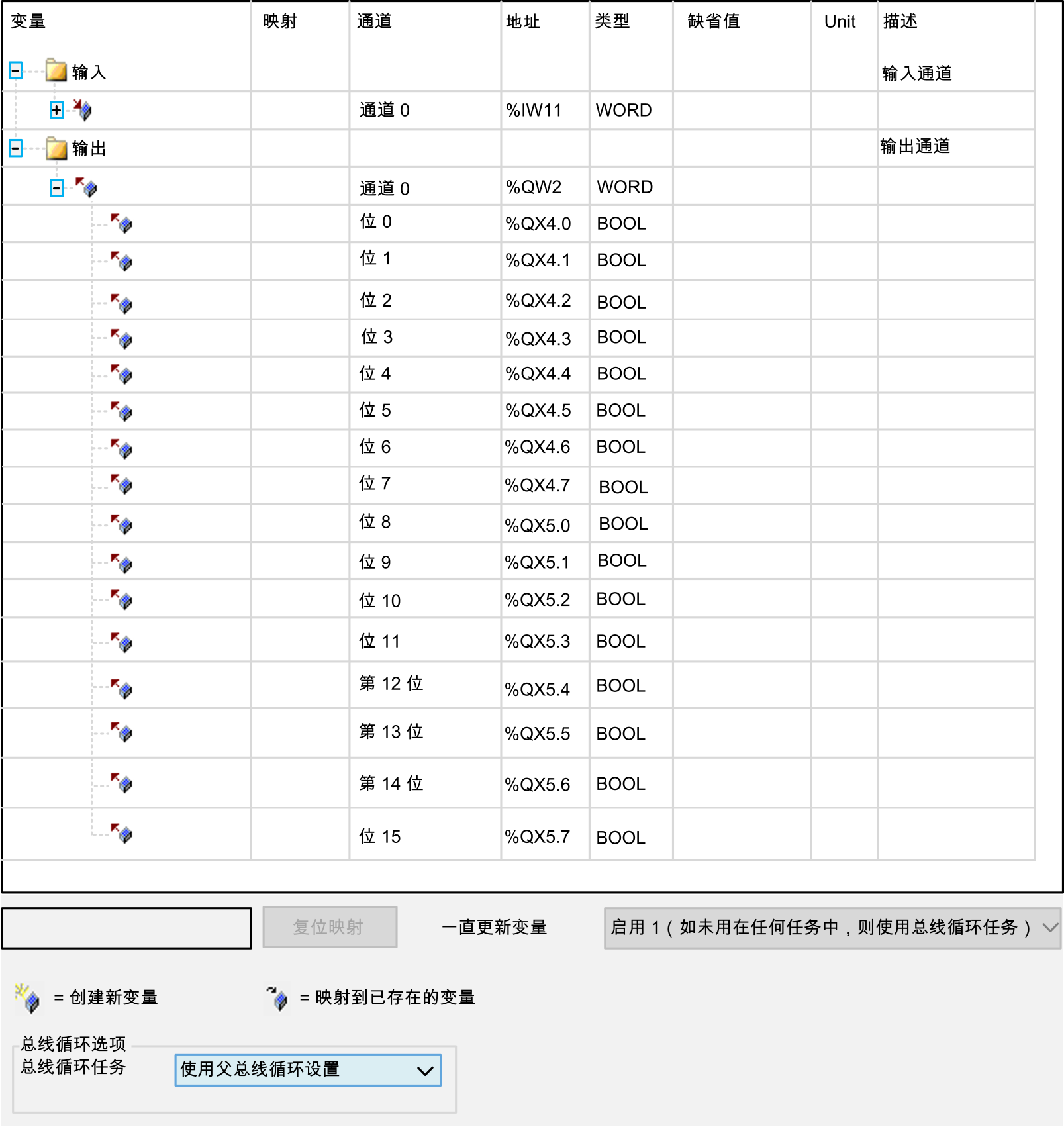

选择 ModbusTCPSlave I/O 映射选项卡。

3

选择列表中的总线循环任务：

  • 使用父总线循环设置（缺省）

  • MAST

注： 包含 Modbus TCP IOScanner 的设备 I/O 映射编辑器内的总线循环任务参数定义负责刷新 I/O 映像 (%QW, %IW) 的任务。这些 I/O 映像与已发送到 Modbus 从站的 Modbus 请求和运行状况位相对应。

4

双击变量列的单元格，以打开文本字段。

输入变量的名称或单击浏览按钮 [...]，然后使用输入助手选择变量。
