仿真对象

概述

打开包含仿真视图的选项卡，以显示已配置对象的 3D 仿真，并显示正在虚拟运行的对象。

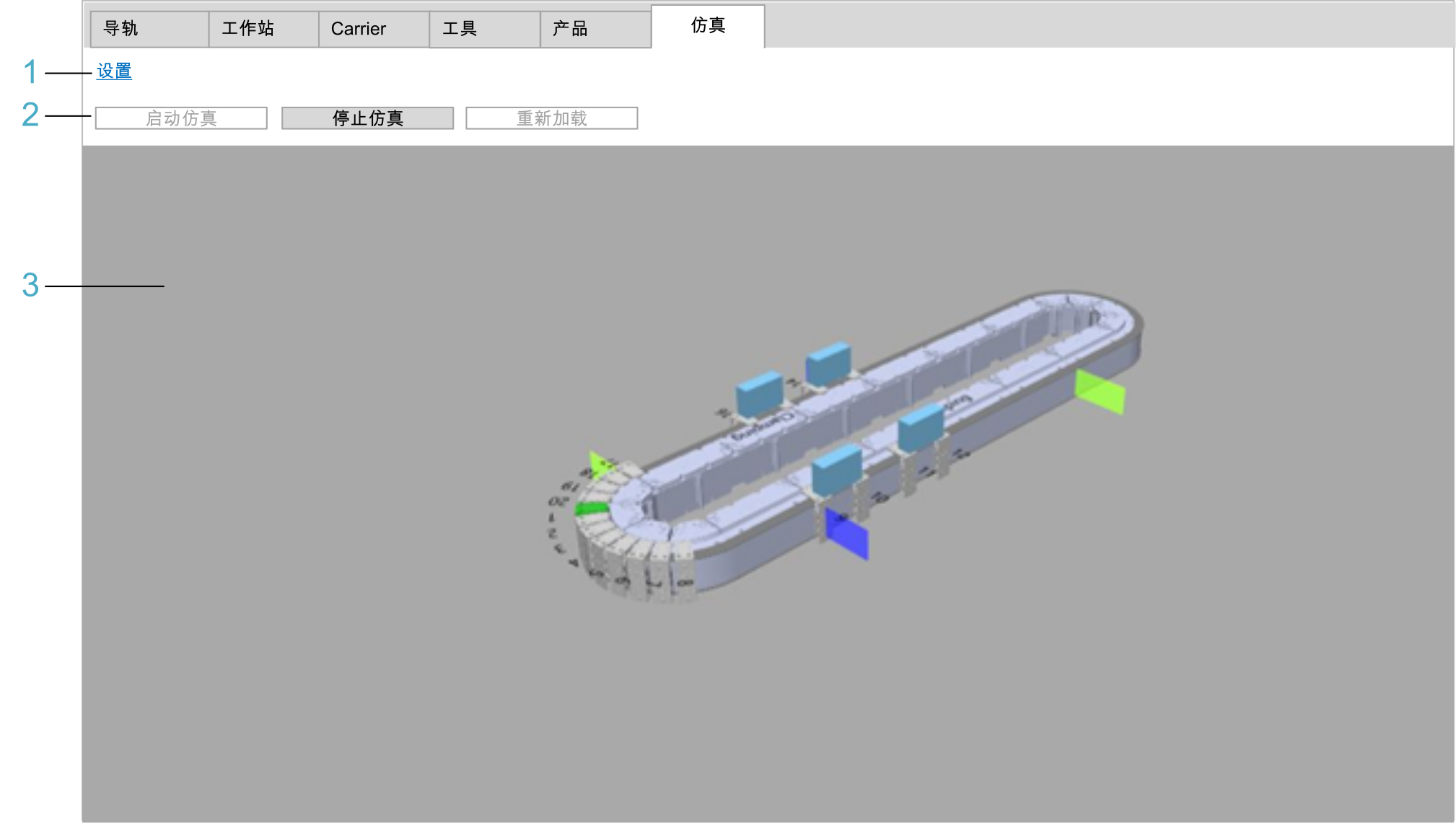

下图举例说明了 EcoStruxure Machine Expert:

图例项

描述

参考

1

设置链接用于通过 EcoStruxure Machine Expert Twin 配置进行的仿真以及 EcoStruxure Machine Expert Twin 与控制器之间的 OPC UA 通讯。

设置

2

启动仿真和停止仿真按钮用于启动和停止仿真。

修改了 multi carrier 的配置之后，重新加载按钮可刷新汇编。

启动仿真/停止仿真

3

视图区域显示已配置对象的 3D 仿真，并用于显示正在虚拟运行的对象。

查看

设置

单击设置链接，打开 Logic Motion Controller 设备编辑器的仿真设置视图。

有关仿真设置视图的说明，请参见

EcoStruxure Machine Expert - 编程指南。

启动仿真/停止仿真

组件

描述

启动仿真

单击启动仿真按钮，（藉由在后台运行的 EcoStruxure Machine Expert Twin）连接到控制器上的 OPC UA 服务器，然后启动对象仿真。

如果在激活了 PacDrive LMC 控制器设备编辑器的仿真设置 中的打开用户界面选项时单击启动仿真按钮，则仿真显示在 EcoStruxure Machine Expert Twin 中。EcoStruxure Machine Expert 恢复其初始状态。

注： 有关详细步骤和前提条件，请参阅 EcoStruxure Machine Expert.

停止仿真

使用此按钮可停止仿真并断开与控制器上 OPC UA 服务器的连接。

启动仿真的步骤

步骤

操作

1

配置控制器上的 OPC UA 服务器，并将代码添加到应用程序以便启动。

注： 如果在 PacDrive LMC 控制器 OPC UA 服务器配置的常规设置选项卡中激活了禁用匿名登录选项，则需要在对 OPC_UA 运行时对象拥有修改和查看权限的组中的控制器的设备用户管理中，配置用户帐户。

如需了解如何启动 PacDrive LMC 控制器上的 OPC UA 服务器，请参阅 OPC UA 服务器配置。

2

在 PacDrive LMC 设备编辑器的仿真设置选项卡中，配置 OPC UA 服务器的 IP 地址和登录模式。

注： 只有在 PacDrive LMC 控制器 OPC UA 服务器配置的常规设置选项卡中未激活禁用匿名登录选项时，才会激活匿名登录选项。

更多信息，请参阅 EcoStruxure Machine Expert - 编程指南。

3

确认符号配置对象是应用程序的一部分，并确认已选择仿真数据。

更多信息，请参阅 EcoStruxure Machine Expert - 编程指南。

4

将应用程序（包括符号配置中的 OPC UA 服务器）下载到控制器，并启动应用程序。

5

在仿真视图中，单击启动仿真按钮。

6

如果在 PacDrive LMC 控制器 OPC UA 服务器配置的常规设置选项卡中激活了禁用匿名登录选项，则会打开 OPC UA 凭据对话框。输入已在控制器的设备用户管理中配置的用户帐户的凭据（请参阅步骤 1），然后单击确定以登录。

7

接受控制器证书。

8

如果在 PacDrive LMC 控制器 OPC UA 服务器配置的常规设置选项卡中激活了仅允许安全会话选项，则需要将 EcoStruxure Machine Expert Twin 证书声明为可信证书。

注： 证书名称为 Machine Expert Twin@xxxx，其中 xxxx 是客户端 PC 的名称。

有关更多信息，请参阅 LMC 设备对象和参数在线帮助中的章节定义可信客户端证书。

9

一旦 EcoStruxure Machine Expert Twin 证书位于可信证书列表中，便单击启动仿真按钮。

查看

视图区域显示已配置对象的 3D 仿真，并您可以显示正在虚拟运行的对象。

缩放、旋转和移动视图区域中的对象：

  • 缩放：使用鼠标滚轮。

  • 旋转：按住鼠标左键，然后拖动鼠标。

  • 移动：按住鼠标右键，然后拖动鼠标。

注： 查看器提供受限的功能（例如，一次只能在查看器中仿真一个对象）。如需扩展功能，请使用 EcoStruxure Machine Expert Twin（与 EcoStruxure Machine Expert.

有关详细信息，请参阅 EcoStruxure Machine Expert Twin 在线帮助。
