Lexium 62 Distribution Box 更换

概述

开始更换特定组件之前，请完整阅读更换组件和电缆章节，了解重要的安全说明和一般说明。

注意
	连接器磨损混合电缆的连接/断连次数不得超过 20 次。不遵循上述说明可能导致设备损坏。

注意
	静电放电不得触摸任何电连接件或部件。只能触碰电路板边缘。采取必要的防静电措施。不遵循上述说明可能导致设备损坏。

步骤	操作
1	打开 Lexium 62 Distribution Box 的连接器锁定机构后，断开混合或电源电缆连接器的连接（Lexium 62 Connection Module 的电缆连接）。注：断开连接前，确保电缆明确指示其已连接。
2	断开所有已连接的电机的混合或电源电缆连接器。
3	同样，拔出可能以相同方式连接的一切堵头，然后保留它们以便重新放置在新配电模块上。

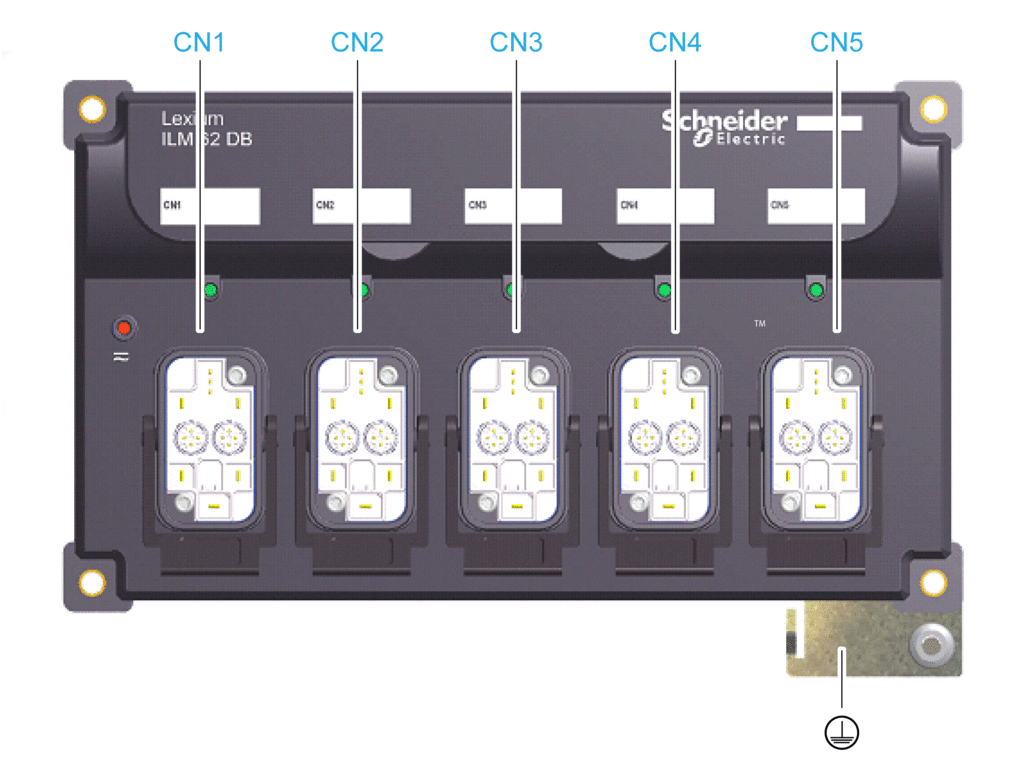

4	取下 Lexium 62 Distribution Box 右下角金属支架接口上的保护性接地电缆。
5	将 Lexium 62 Distribution Box 整体重新装上。
6	接上要连接的所有电机的混合或电源电缆连接器的接口。
7	此外，将所有堵头重新装回各自的接口。
8	使用 Lexium 62 Distribution Box 的连接器锁定机构固定连接器。
9	连接混合或电源电缆连接器（从 Lexium 62 Connection Module），并使用连接器锁定机构固定连接器。
10	将接地电缆安装到 Lexium 62 Distribution Box 的右下角金属支架接口。

按照以下方式断开用于将 Lexium 62 Connection Module 与 Lexium 62 Distribution Box 连接在一起的预装混合或电源电缆连接器：

步骤	操作
1	打开 Lexium 62 Distribution Box 的连接器锁定机构。
2	将混合或电源电缆连接器与 Lexium 62 Distribution Box 上的相应接口分离。
3	断开 Lexium 62 Connection Module 的接口 CN4-5（使用混合电缆时）、CN6、CN7 和 CN8 上的电缆连接。

按照以下方式断开用于将 Lexium 62 ILM 与 Lexium 62 Distribution Box 连接在一起的预装混合或电源电缆连接器：

步骤	操作
1	将混合或电源电缆连接器与 Lexium 62 ILM 分离。如果是混合电缆，则打开连接器锁定机构，并断开混合电缆连接器的连接。如果是电源电缆连接器，则松开 M23 连接器的定位套，并脱开菊花链连接器盒上的连接器。
2	打开连接器锁定机构后，断开混合或电源电缆连接器与 Lexium 62 Distribution Box 接口的连接。

步骤

操作

1

将混合或电源电缆连接器与 Lexium 62 ILM 分离。

2

打开连接器锁定机构后，断开混合或电源电缆连接器与 Lexium 62 Distribution Box 接口的连接。

按照以下方式连接用于将 Lexium 62 Connection Module 与 Lexium 62 Distribution Box 连接在一起的预装混合或电源电缆连接器：

步骤	操作
1	取下混合或电源电缆连接器上的保护盖。
2	将混合或电源电缆连接器与 Lexium 62 Distribution Box 上的相应接口。
3	使用 Lexium 62 Distribution Box 的连接器锁定机构固定连接器。
4	根据连接概述连接 Lexium 62 Connection Module 处的接口 CN4-5 （使用混合电缆时）、CN6、CN7 和 CN8。

取决于 EcoStruxure Machine Expert Logic Builder 中选择的识别（地址）模式， Sercos 接口的连接若被交换，可能导致意外的机器操作。

警告
	意外机器动作确保 Sercos 电缆根据应用、配置以及相应标准的要求连接到 Lexium 62 Connection Module 的 Sercos 连接点 CN4/CN5。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

按照以下方式连接用于将 Lexium 62 ILM 与 Lexium 62 Distribution Box 连接在一起的预装混合或电源电缆连接器：

步骤

操作

1

取下混合或电源电缆连接器上的保护盖。

2

将混合或电源电缆连接器连接到 Lexium 62 ILM。

如果是混合电缆，则直接将其连接到 Lexium 62 ILM 集成驱动器，并使用连接器锁定机构固定连接器。
如果是电源电缆连接器，则通过 M23 连接器将电缆连接到安装在 Lexium 62 ILM 上的菊花链连接器盒。务必通过扭转连接套的方式锁定 M23 连接器，以确保正确的 IP65 级密封。

3

将混合或电源电缆连接器连接到 Lexium 62 Distribution Box 上的相应接口，并使用 Lexium 62 Distribution Box 的连接器锁定机构固定连接器。

警告
	达不到 IP65 防护等级将 M23 电缆连接器正确组装到菊花链连接器箱，以正确密封接线并达到 IP65 防护等级要求。用菊花链中的最后一个驱动器上的 ILM62DCZ000 保护盖，紧密密封敞开的电源插座连接器 CN2/CN3。仅使用来自 Schneider Electric 的电缆和附件。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

警告

达不到 IP65 防护等级

未按说明操作可能导致人身伤亡或设备损坏等严重后果。
