Lexium 62 ILM 安全模块

概述

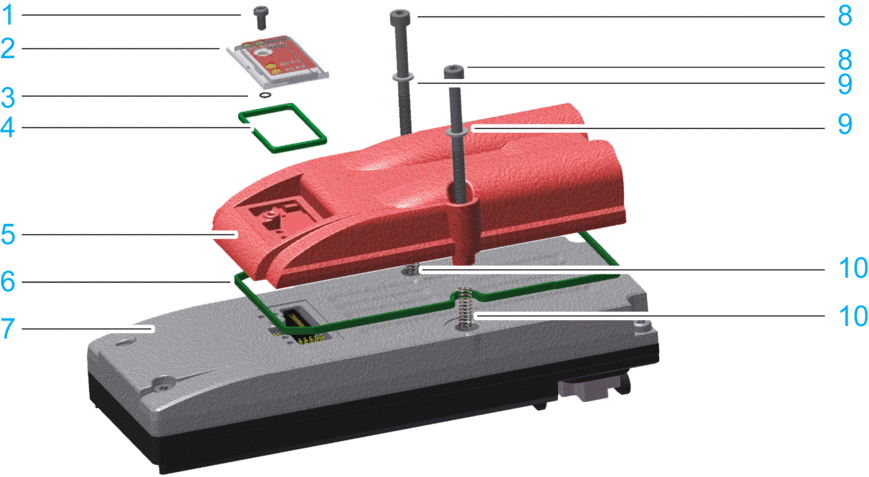

Lexium 62 ILM 安全模块在 Lexium 62 ILM 上的安装：

1 M3x6 梅花槽螺钉

2 保护盖

3 绝缘垫圈，2.5 x 0.6 毫米（0.1 x 0.02 英寸）

4 保护盖垫片

5 Lexium 62 ILM 安全模块

6 Lexium 62 ILM 安全模块用密封圈

7 Lexium 62 ILM 集成式伺服驱动器

8 M4x50 内六角螺钉

9 M4 锯齿状锁紧垫圈

10 Lexium 62 ILM 的安装孔；内径 5 毫米（0.20 英寸）/外径 8 毫米（0.31 英寸）/高度 8 毫米（0.31 英寸）的压力弹簧

11 J2 跳线

12 J1 跳线

开始更换特定组件之前，请完整阅读更换组件和电缆章节，了解重要的安全说明和一般说明。

所需工具：

检查交货完整性：

注： 硬件兼容性

只有在 Lexium 62 ILM 拥有硬件代码 x2x5xxxxxxxx 或较新的硬件代码时，才使用 Lexium 62 ILM 安全模块。

制造日期必须为：

遵循以下说明，以帮助预防因静电放电所致的损坏。

注意
	静电放电不得触摸任何电连接件或部件。只能触碰电路板边缘。采取必要的防静电措施。不遵循上述说明可能导致设备损坏。

危险
	禁用的安全功能安装 Lexium 62 ILM 安全模块之前，移除 J1 和 J2 跳线，从而激活 Lexium 62 ILM 的安全模块。未按说明操作将导致人身伤亡等严重后果。

注意
	屏蔽/接地/密封不充分取下螺钉时，必须将锯齿状锁紧垫圈从其原始位置 (10) 取下。不遵循上述说明可能导致设备损坏。

步骤	操作
1	使用螺丝刀（梅花槽）拧松螺钉 (1)。
2	将螺钉 (1) 连同绝缘垫圈 (3) 和保护盖 (2) 一起以及保护盖垫片 (4) 从 Lexium 62 ILM 上取下。
3	使用螺丝刀（内六角）拧松安装孔 (10) 内的螺钉 (M4x28)。
4	取下螺钉和锯齿状锁紧垫圈。

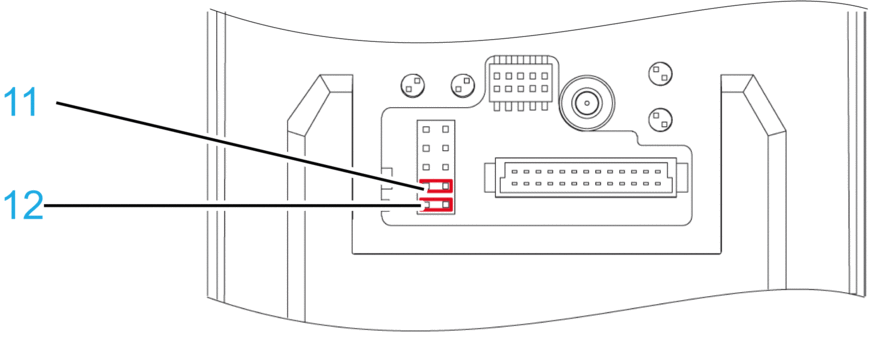

5	将 J1 跳线 (12) 和 J2 跳线 (11) 从 Lexium 62 ILM 上移除（见上图）。

步骤	操作
1	将密封圈 (6) 插入 Lexium 62 ILM 安全模块的凹槽。
2	将每个压力弹簧 (10) 垂直插入 Lexium 62 ILM 的相应安装孔 (10)。
3	将 Lexium 62 ILM 安全模块放在 Lexium 62 ILM 上。
4	将带锯齿状锁紧垫圈 (9) 的螺钉 (8) (M4x50) 插入穿过 Lexium 62 ILM 安全模块的安装孔，并穿过压力弹簧 (10) 的孔，从而进入 Lexium 62 ILM 的安装孔 (10)。
5	先使用螺丝刀（内六角）顺时针旋转螺钉 (8)，直到螺钉进入但未拧紧。
6	然后以 2 Nm (17.70 lbf in) 扭矩逐渐拧紧螺钉 (8)。
7	最后将螺钉 (8) 拧紧至 3 Nm (26.55 lbf in) 的扭矩。
8	将保护盖 (2) 与保护盖垫片 (4) 一起装配到 Lexium 62 ILM 安全模块上。
9	使用梅花槽螺丝刀拧上保护盖（至 1 Nm/ 0.74 lbf）以及螺钉 (1) 和绝缘垫圈 (3)。

注意
	达不到 IP67 防护等级将 Lexium 62 ILM 安全模块与三个固定销对齐。确保 Lexium 62 ILM 安全模块的密封圈完全插入 Lexium 62 ILM 的凹槽。不遵循上述说明可能导致设备损坏。
