最佳做法

概述

以下章节可能有助于您避免应用问题。

前提条件

• 库仅检测支持其中一种预定义协议的设备。

• 在使用功能块 FB_SendCommand/FB_ExtendedSendCommand 或功能 FC_GetPeerScanData 的实例之前，确认 FC_Scan 功能已成功执行。

• 在 FC_Scan 功能的执行完成之后，等待最多 5 秒（取决于所连接的网络设备的数量），然后再执行任何其他功能或功能块。

• 如果在执行了功能 FC_ClearScanList和 FC_Scan 之后在执行此命令之前调用功能 FC_GetPeerScanData，则此功能的输入 i_udiSearchUniqueID 必须为 0。

• FB_ExtendedSendCommand 没有语法检查可用；因此使用枚举 ET_SendCommandType 所定义的 FB_SendCommand。

• 根据命令，结构 ST_SendCommand（FB_SendCommand 的输入）包含不同的必要部分。需要正确的 MAC 地址。

示例

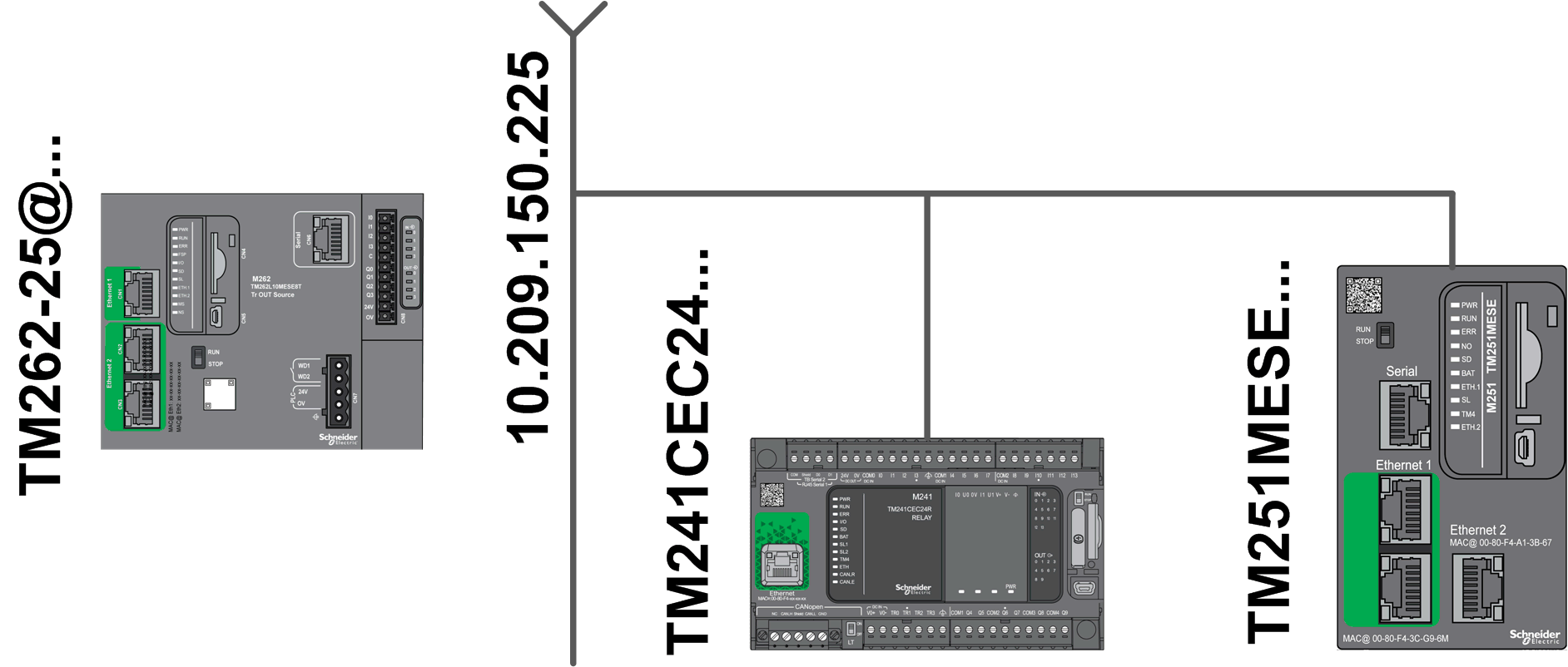

以下示例便基于这样的网络拓扑：

有两个检测到的设备（M241 和 M251 逻辑控制器）存储在内部数据库中。

FC_GetPeerScanData的示例

按型号名称搜索设备：

步骤	操作
1	按以下方式设置输入： i_uiSearchUniqueID := 0 i_etSearchTypeFilter := ModelName // use the enumeration ET_SearchTypeFilter to select a pre-defined filter i_sSearchTypeValue := 'TM241'

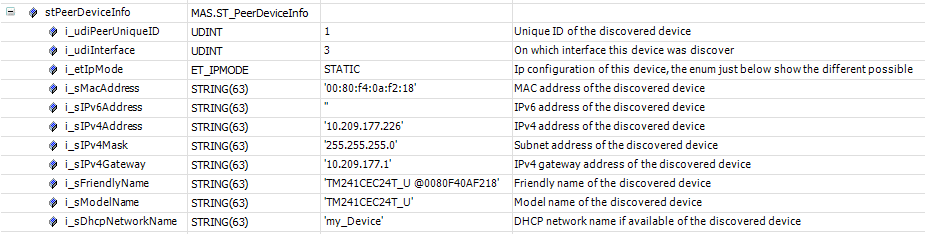

2	执行此功能。 结果：结构 ST_PeerDeviceInfo 提供 M241 相关信息。 注： 如果您的网络连接有多个 M241 逻辑控制器，则在下次执行期间，将唯一 Id（在该例中为 1）用作 i_uiSearchUniqueID 的输入。只要 FC_GetPeerScanData 成功执行，便重复此过程，以获取所有 M241 逻辑控制器的这一信息。

按 IPv4 地址搜索设备：

步骤	操作
1	按以下方式设置输入： i_uiSearchUniqueID := 0 i_etSearchTypeFilter := IPv4 // use the enumeration ET_SearchTypeFilter to select a pre-defined filter i_sSearchTypeValue := '10.209.177.74' //IP address of the TM251

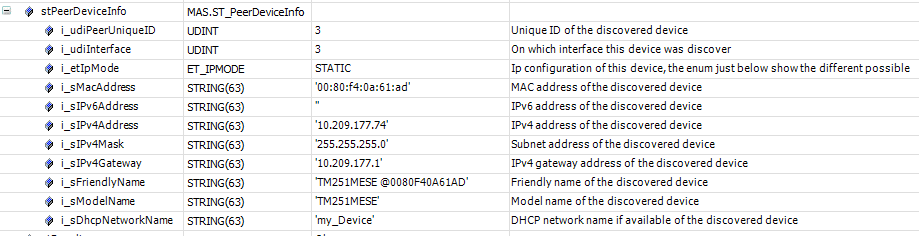

2	执行此功能。 结果：结构 ST_PeerDeviceInfo 提供具有此 IPv4 地址的控制器的相关信息。

FB_SendCommand 的示例

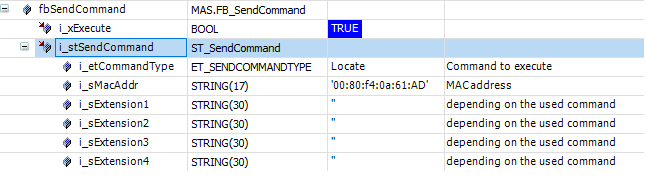

• 定位

  仅必须设置输入 i_etCommandType 和 i_sMacAddr。



  此功能块的执行会迫使所连接的 M251 逻辑控制器上的 LED 闪烁大约 10 秒。

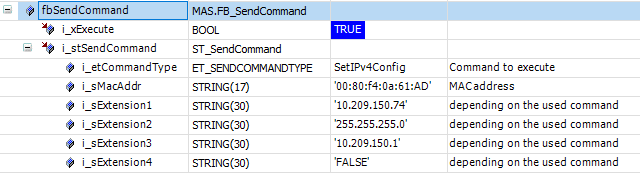

• IPv4 地址

  如要临时更改 M251 逻辑控制器的 IPv4 地址 (Save = FALSE)，必须设置输入结构 i_stSendCommand 的所有元素。


  注： 通过执行以下命令来确认新配置是否正确设置：

  1. FC_ClearScanList

  2. FC_Scan

  3. FC_GetPeerScanData

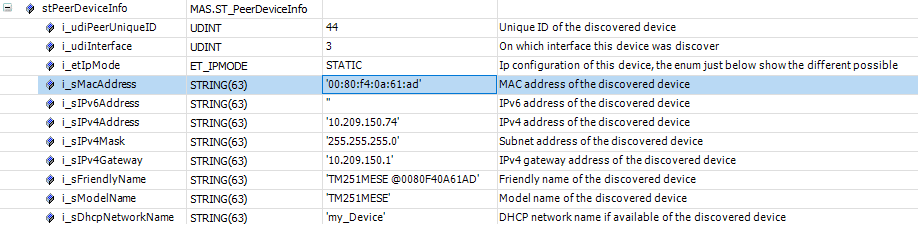

  在该例中，您得到：



• MAC 地址

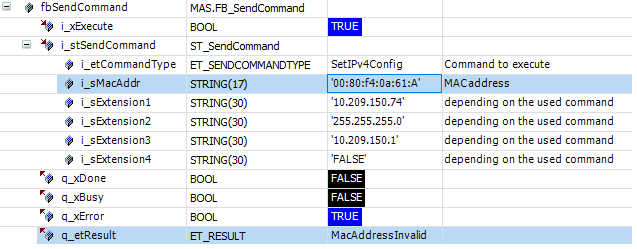

  以下示例显示了不正确的命令语法（无效的 MAC 地址）



  。

  根据命令，为所有结构元素实现了语法检查。

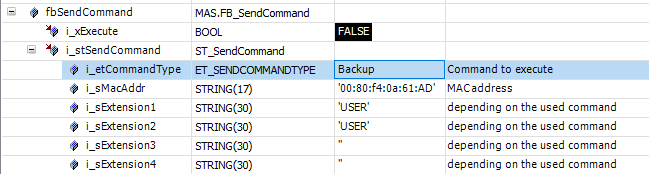

• 备份

  如要创建 M251 逻辑控制器的备份映像，必须设置输入 i_etCommandType、i_sMacAddr、i_sExtension1（FTP 用户名）和 i_sExtension2（FTP 密码）。


  注： 此命令的执行可能需要数分钟。

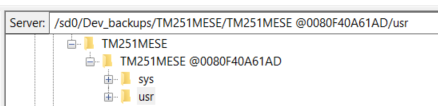

  如要确认备份是否（以及具体在何处）存储在 SD 卡（插入到 M262 逻辑控制器中）上，可以打开到 M262 逻辑控制器的 FTP 连接。



示例 FB_ExtendedSendCommand

关于在何处输入完整的命令，只定义了一个输入字符串，比如，locate。
