串行链路端口 (COM1)

简介

串行链路端口用来通过 RS-232 或 RS-485 与设备进行通讯。

注意： Vijeo Designer 支持多种串行协议，以及在不需要在 SoMachine 中使用 COM1 端口的情况下独立于 SoMachine 使用的协议。

此隔离的串行端口使 HMISCU 控制器组件能够使用 2 种协议进行通讯：

SoMachine 用于链接 SoMachine 兼容设备（路由或变量访问）

Modbus 为满足具有 Schneider Electric 或第三方设备的主站/从站架构的需要

注意： 在大多数情况下，应避免通过串行线路、以太网和/或 USB 端口同时将 SoMachine 的多个实例连接至相同的控制器。SoMachine 的各种实例执行的操作之间可能会发生冲突，如程序、配置或数据编辑或控制器/其应用程序的控制命令等。有关详细信息，请参阅特定控制器的编程指南。

注意： 如果用户选择使用 Vijeo Designer 串行协议，那么他们必须删除其 SoMachine 编辑器项目中 COM1 节点下的任何节点 (Modbus/SoMachineNetwork)。

串行端口连接器

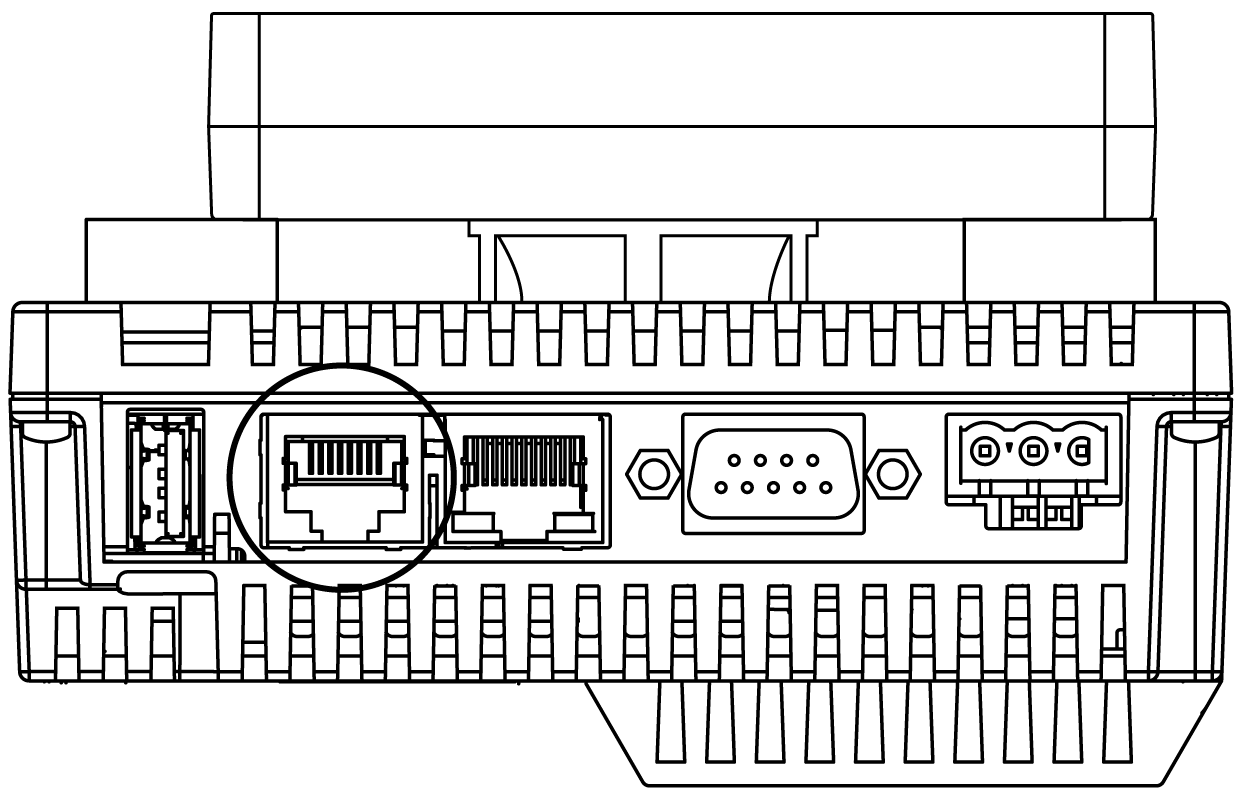

下图显示后插模块上 RJ45 串行端口的位置：





不要将 RJ45 串行端口与 RJ45 以太网连接器混淆。

RS-232C 特性

注意： 串行链路端口的最大波特率取决于所用协议。

RS-485 特性

引脚分配

下图显示 RJ45 连接器的引脚：





下表介绍 RJ45 连接器的引脚分配：
