SFC 编辑器

概述

工具 > 选项 > SFC 编辑器对话框提供了有关 SFC 编辑器（顺序功能图）中的编辑的设置。

应采用网格单位进行这些设置。一个网格单位 = 当前在文本编辑器选项（文本区域 > 字体）中设置的字体大小。

这些设置将立即影响所有打开的 SFC 编辑器。

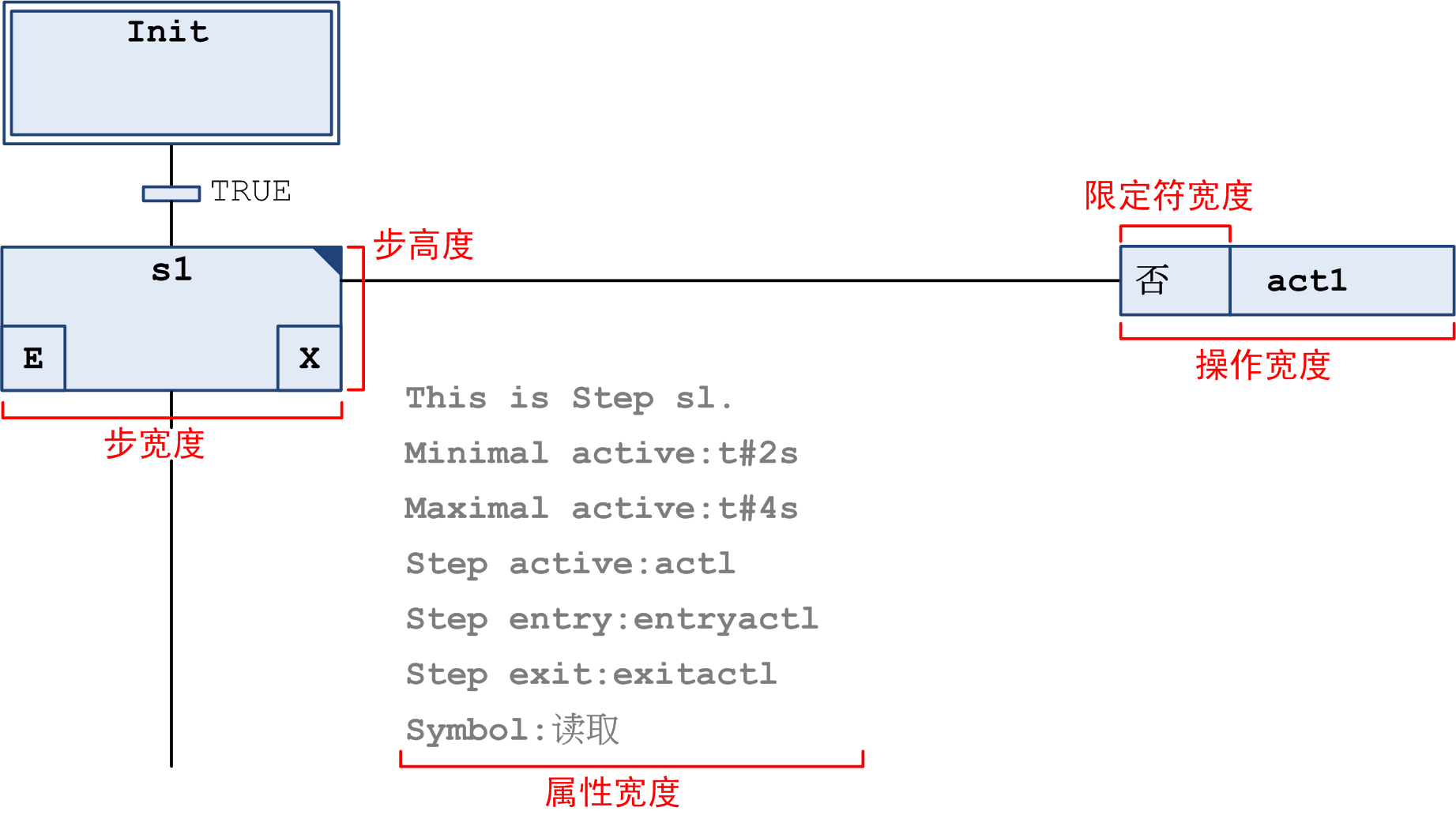

SFC 中的布局选项

步操作的默认插入法选项：

默认插入法选项	描述
复制参考	当您复制步时，也会复制对此步所调用的操作对象的引用。源步和新步调用相同的操作。
重复实施	对此步调用的操作对象的引用被链接到此步。当您复制步元素时，会为新步创建新操作对象。实现会被复制。
总是询问	如果插入步操作，系统会提示您在复制时是否应复制步元素的操作，或者是否应使用对现有操作的引用。注：如果步已经包含嵌入的操作，则也会嵌入此步的新插入的操作。同样，如果步已经包含非嵌入式操作，则不会嵌入新插入的操作。在这种情况下，系统会提示您选择复制模式。

嵌入目标的选项

选项	描述
在导航器中显示指令和传输目标	如果选择了此选项，SFC 块中通过步嵌入的操作和转移对象会作为节点显示在应用程序树中。

属性可见性	在这里，可以定义应在 SFC 编辑器视图中的元素旁边显示哪个元素属性（步属性）：表中显示了每个元素类型的通用和特定属性。为了在每个 SFC 对象中元素的右侧显示属性值，可以激活值字段中的复选框。如果另外激活具有名称字段中的复选框，则值的前面将带有属性名称。
在线	如果激活了选项显示步时间，则在在线模式下，当前步时间将显示在设置了时间属性的每个步元素的右侧。

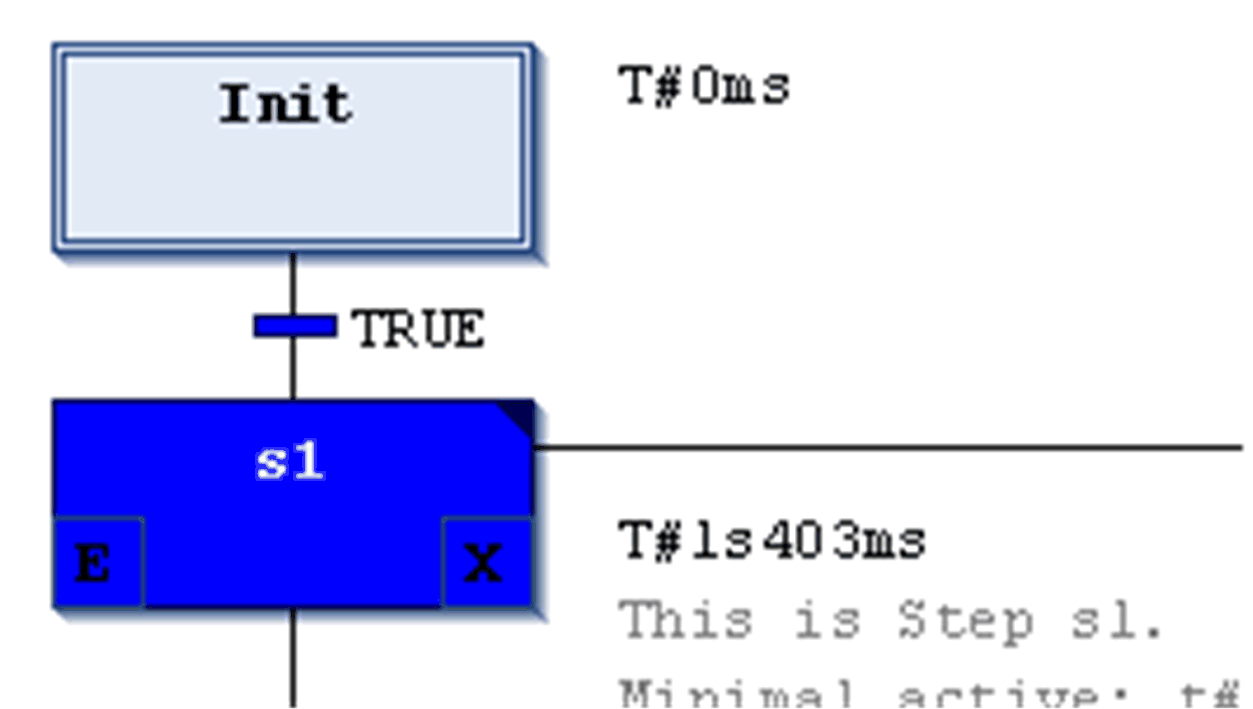

在线模式下显示的步时间

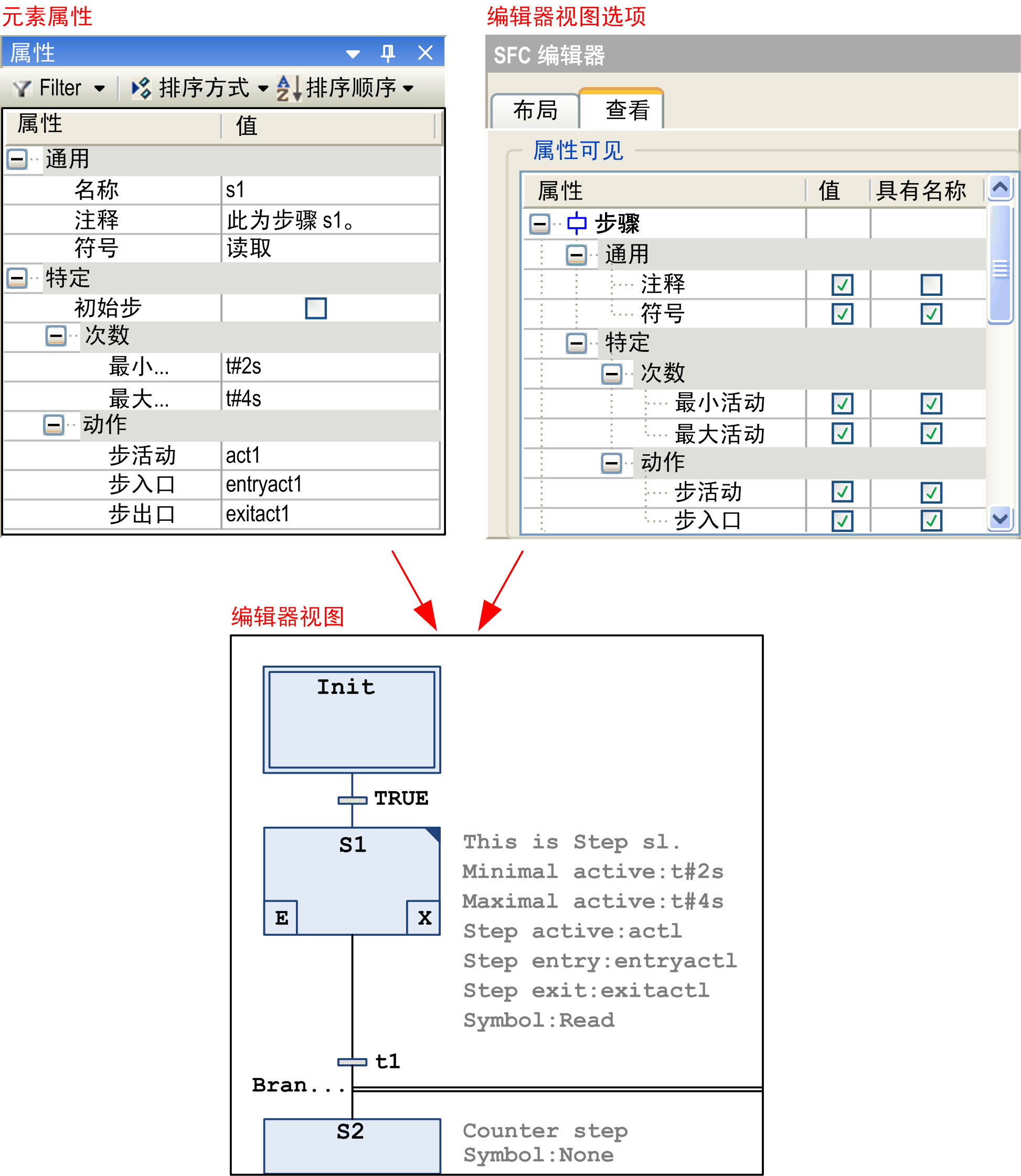

步属性的示例
