插入并联上触点
概述
快捷方式：Ctrl+P
命令可在网络中当前标记位置的上面插入并联触点（并联）。FBD 和 IL 编辑器中未提供此命令，但在切换视图时将进行适当转换。
该触点预设有文本 ???。您可以单击此文本，然后将其更改为所需变量或所需常量的名称或地址（具体取决于 FBD、LD 和 IL 编辑器的 Options 对话框中的设置）。为此，您也可以使用。

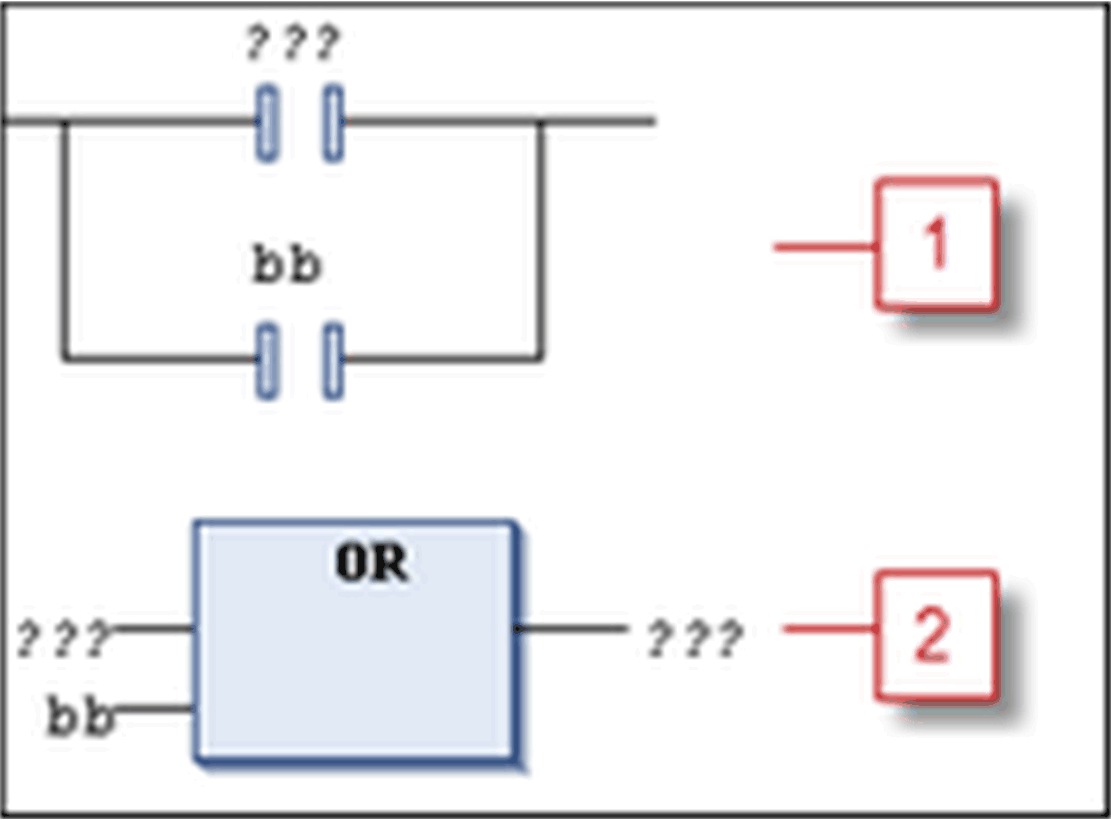

并联触点
1 在 LD 中插入并联触点（选定位置为触点 bb）
2 FBD 中已插入的并联触点的视图
注： 有关 FBD、LD 和 IL 网络组件的查看选项，请考虑 FBD、LD 和 IL 编辑器选项。
您可以将 LD 网络中的闭合并行分支编程为短路评估 (SCE) 或 OR 构造。SCE 分支用双竖线显示，OR 分支用单竖线显示。另请参阅并行分支的说明。
