边沿检测

概述

快捷方式：Ctrl+E

FBD/LD/IL > 边沿检测命令在 FBD 或 LD 中使用，用于在布尔输出处插入边沿检测元素。这相当于插入用于检测上升沿 (FALSE -> TRUE) 的 R_TRIG 功能块，或插入用于下降沿 (TRUE -> FALSE) 的 F_TRIG 功能块。

在相同插入位置重复执行此命令时，插入的元素会在上升沿检测、下降沿检测以及不检测之间切换。

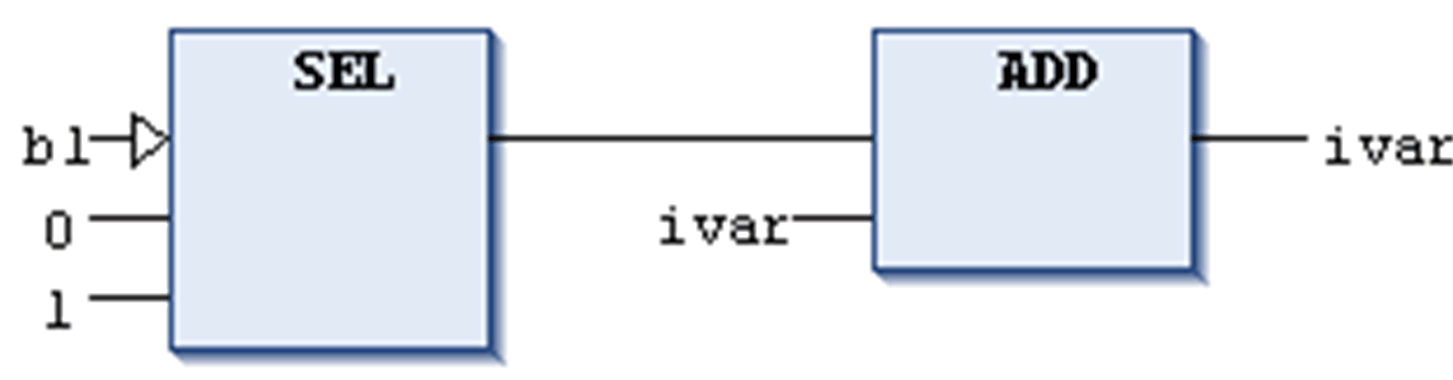

示例：SEL 操作符处的边沿检测

在此示例中，在选择了 SEL 运算块的第一个输入 (b1) 时，已插入一个边沿检测元素。每次在输入处检测到上升沿时，SEL 操作符都将具有输出 1。

IL 编辑器中未提供此命令。在从 FBD/LD 转换到 IL 后，含有边沿检测的网络不变。
