创建设备模板的步骤

概述

下文列出了为保存现场设备（符合基于现场设备创建设备模板中所述的条件）所必须执行的步骤。

将现场设备保存为模板的步骤

若要将已有现场设备保存为设备模板，请执行以下步骤：

步骤	动作
1	在设备树中右键单击要保存为设备模板的现场设备。
2	从上下文菜单中选择另存为设备模板。结果：EcoStruxure Machine Expert 会自动生成应用程序。成功完成生成过程后，将显示另存为设备模板对话框。
3	按如下说明在另存为设备模板对话框中定义新设备模板。
4	单击确定以关闭另存为设备模板对话框并创建新设备模板。

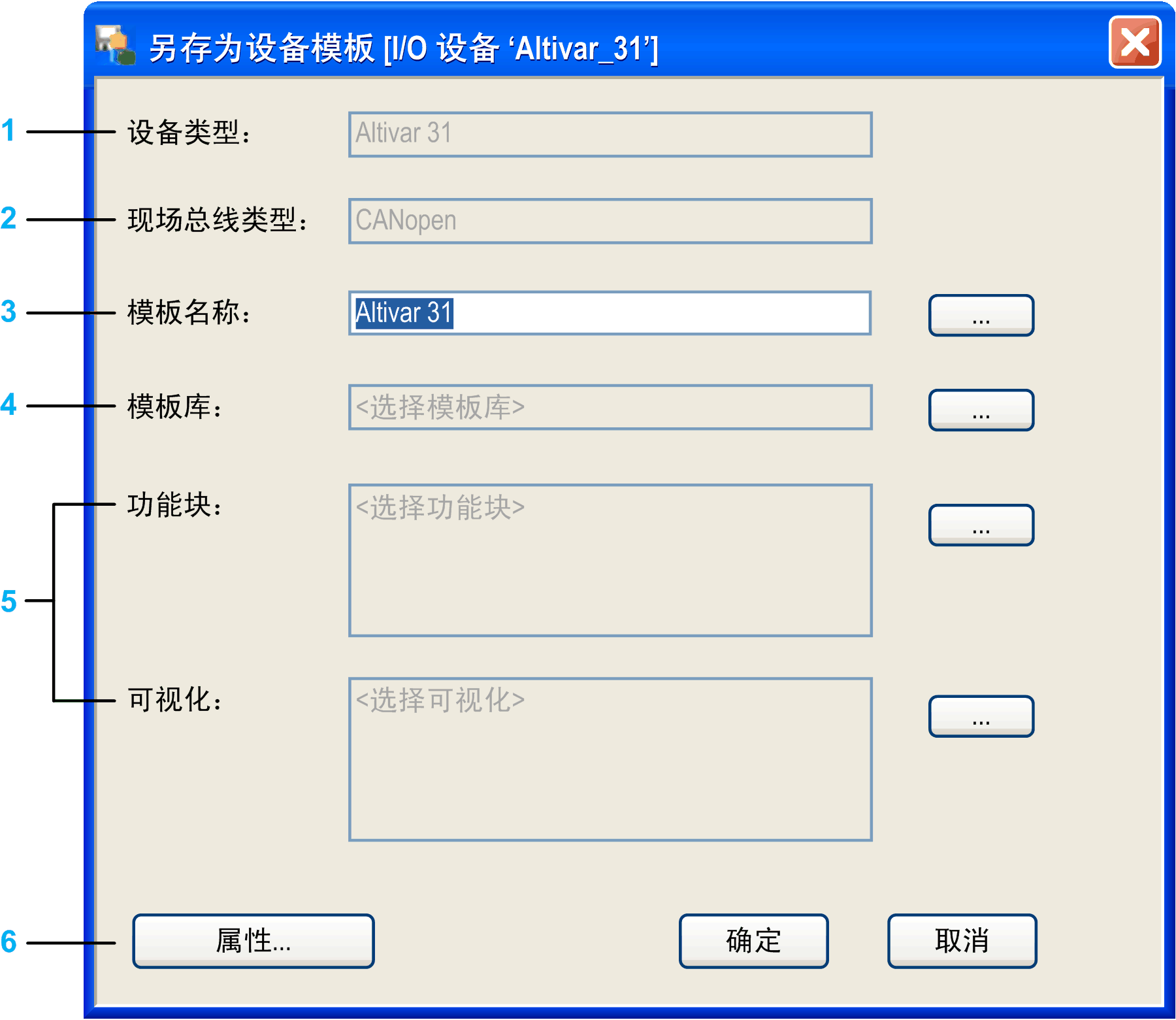

另存为设备模板对话框

另存为设备模板对话框包含以下参数：

1 指示作为设备模板基础的现场设备的类型

2 指示现场设备的现场总线类型

3 将要创建的设备模板的名称（最初为原始现场设备的名称）

4 选择设备模板将要添加到的模板库

5 选择应随设备模板保存的功能块和视图

6 用于将向设备模板添加其他信息的属性按钮

为新设备模板定义名称

使用模板名称文本框定义设备模板的名称。

默认情况下，此文本框包含选定现场设备的名称。

您可以将所需名称直接键入到此文本框中，或者如果要覆盖现有设备模板，则可以单击 ... 按钮从列表中选择此设备模板。

选择模板库

若要选择一个用于存储设备模板的先前已安装或创建的模板库，请执行以下步骤：

步骤	动作
1	在另存为设备模板对话框中将，单击模板存储库文本框右侧的 ... 按钮。结果：显示选择模板库对话框。
2	选择模板库对话框显示已为当前项目安装的或已创建的所有模板库。不显示具有写保护的模板库。若要将新设备模板添加到这些模板库之一，请选择合适的条目并单击确定。

步骤

动作

1

在另存为设备模板对话框中将，单击模板存储库文本框右侧的 ... 按钮。

结果：显示选择模板库对话框。

2

选择模板库对话框显示已为当前项目安装的或已创建的所有模板库。不显示具有写保护的模板库。

若要将新设备模板添加到这些模板库之一，请选择合适的条目并单击确定。

选择功能块

若要选择要包括在设备模板中的功能块实例，请执行以下步骤：

步骤	动作
1	在另存为设备模板对话框中，单击功能块文本框右侧的 ... 按钮。结果：显示选择功能块对话框。选择功能块对话框显示了现场设备的控制逻辑包含的所有功能块实例。
2	针对该设备模板，选中具体功能块的复选框。或者选中根节点的复选框以选择此节点下的所有元素。
3	单击确定按钮。

步骤

动作

1

在另存为设备模板对话框中，单击功能块文本框右侧的 ... 按钮。

结果：显示选择功能块对话框。

选择功能块对话框显示了现场设备的控制逻辑包含的所有功能块实例。

2

针对该设备模板，选中具体功能块的复选框。

或者选中根节点的复选框以选择此节点下的所有元素。

3

单击确定按钮。

选择视图

若要选择要包括在现场设备中的视图，请执行以下步骤：

步骤	动作
1	在另存为设备模板对话框中，单击视图文本框右侧的 ... 按钮。结果：显示选择视图对话框。选择视图对话框显示了那些与现场设备或一个选定功能块链接的视图。
2	针对该设备模板，选中具体视图的复选框。或者选中根节点的复选框以选择此节点下的所有元素。
3	单击确定按钮。

步骤

动作

1

在另存为设备模板对话框中，单击视图文本框右侧的 ... 按钮。

结果：显示选择视图对话框。

选择视图对话框显示了那些与现场设备或一个选定功能块链接的视图。

2

针对该设备模板，选中具体视图的复选框。

或者选中根节点的复选框以选择此节点下的所有元素。

3

单击确定按钮。

向新设备模板添加其他信息

若要向新设备模板添加其他信息，请单击属性... 按钮。属性对话框随即打开。通过此对话框，可以输入设备模板的其他信息。由于该对话框对于设备模板和模板库来说是相同的，请参见添加模板或模板库的更多信息一章。
