使用 Logic Builder Shell

启动 Logic Builder Shell

LogicBuilderShell.exe 位于 EcoStruxure Machine Expert 的安装目录中。

Logic Builder Shell 提供基于 IronPython ipy.exe 的 EcoStruxure Machine Expert REPL。这是安装在 PC 上时标准 IronPython 包的 REPL。因此，它提供相同的功能，如选项卡完成、Python 脚本调试支持等。此外，它还允许访问 EcoStruxure Machine Expert Python API。

双击 LogicBuilderShell.exe，在控制台中启动 Logic Builder Shell（不含参数）。

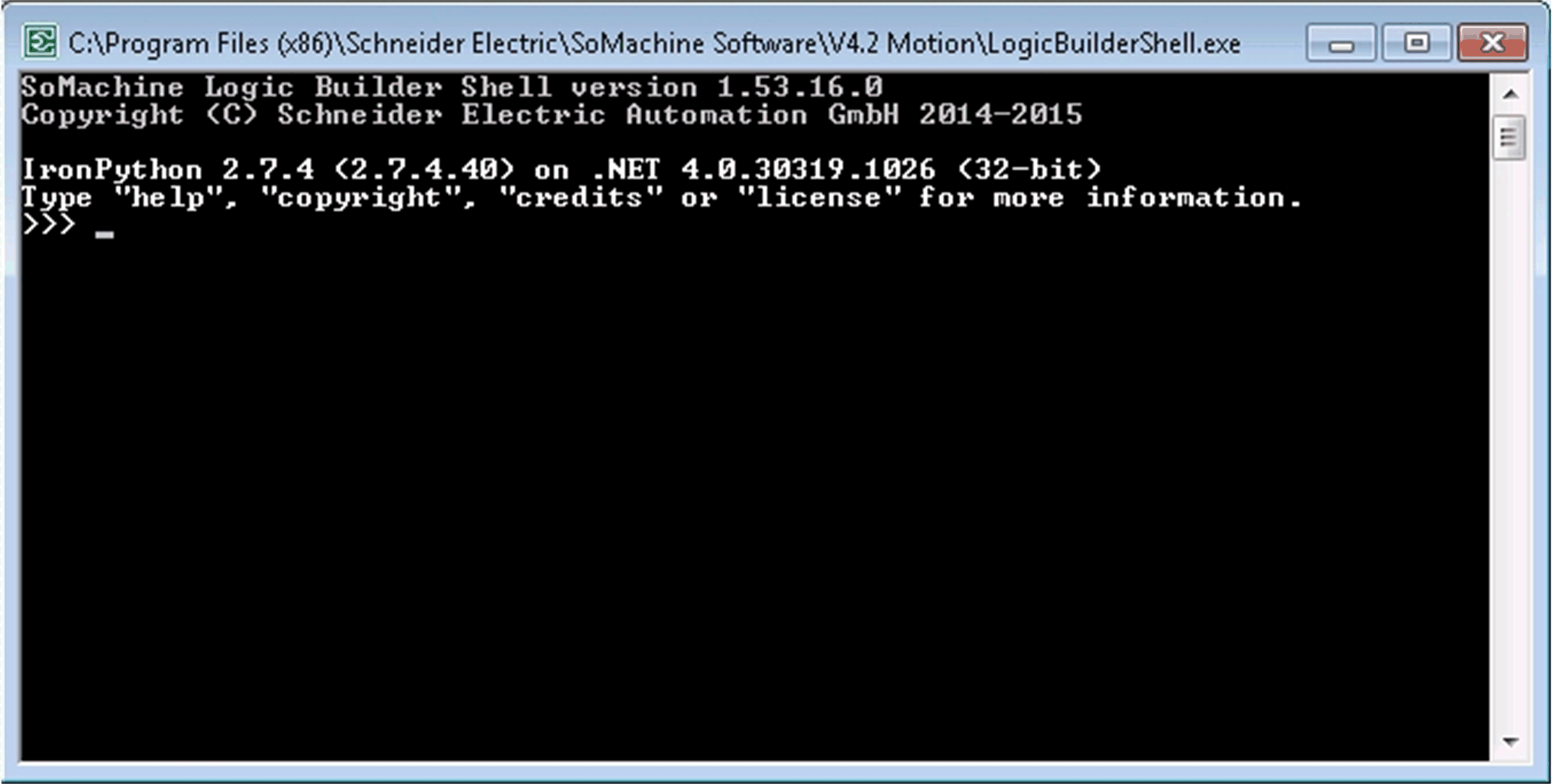

结果：显示输入提示 (>>>)：

命令

在输入提示 (>>>) 中，输入 Python 语句，然后按 Enter 来执行这些语句。

以下一系列命令举例说明了如何打开项目、搜索设备节点以及打印名称：

IronPython 2.7.4 (2.7.4.40) on .NET 4.0.30319.18444 (32-bit)
Type "help", "copyright", "credits" or "license" for more information.
>>> projectName = "C:\\temp\\MyProject.project"
>>> proj = projects.open(projectName)
>>> sercosNode = proj.find("SERCOSIII", True)[0]
>>> print(sercosNode.get_name(False))
SERCOSIII
>>>

用法：

LogicBuilderShell.exe [options] [file.py|- [arguments]]

[options] 在下面的命令行参数列表中定义。

[arguments] 是传送到脚本文件的参数的占位符。

Logic Builder Shell 的命令行参数：

命令行参数	描述	示例
`-h / --help`	打印 IronPython 命令行帮助。	`LogicBuilderShell.exe --help LogicBuilderShell.exe -h`
`-m <module>`	以脚本形式运行库模块。	`LogicBuilderShell.exe -m pdb MyScript.py`
`-i`	脚本运行结束后，执行交互式检查。	`LogicBuilderShell.exe -i MyScript.py`
`<Script File>`	运行指定的 Python 脚本文件。	`LogicBuilderShell.exe MyScript.py`
`--nologo`	在启动期间，跳过对 Logic Builder 信息文本的显示。在停机期间，跳过对 `…terminated` 消息的显示。	`LogicBuilderShell.exe --nologo`

您可以将不同的命令行参数组合到一起。比如，-i 参数可以与指定的 Python 脚本文件和 -nologo 组合。

列表中仅显示了 IronPython 命令行参数的一种选择。有关完整的列表，请参阅 IronPython 网站和文档。

Logic Builder Shell 用例

您可以在不同情形中使用 Logic Builder Shell。以下用例显示了它如何帮助改善 EcoStruxure Machine Expert 和 Python 脚本语言的可用性。

用例 1

在持续集成 (CI) 系统中执行脚本时 - 比如为了从 Subversion (SVN) 中签出 EcoStruxure Machine Expert 项目、编译项目并保存为库，您需要将脚本输出打印到控制台。由于 LogicBuilderShell.exe 是实际的控制台应用程序，您可以重定向输出或者在获取输出并将其添加到生成日志的 CI 系统（比如，Jenkins）中调用输出。

示例：

LogicBuilderShell.exe MyScript.py > output.txt

用例 2

LogicBuilderShell.exe 让您能够使用内置命令行调试功能调用的 pdb 模块。

示例：

LogicBuilderShell.exe -m pdb MyScript.py

用例 3

在无 UI 模式下测试您的 Python 脚本，确认其运行正常。在控制台模式中，可以通过控制台输入。请注意，只有在 LogicBuilderShell.exe 中，才能够从控制台读取输入。在 Logic Builder 用户界面中提供的 Scripting Immediate 视图中，无法执行控制台输入。否则会忽略语句 readline()。

示例：

import sys
print("Please enter a text: ")
text = sys.stdin.readline()
print("Your entered text: " + text)

用例 4

浏览 Python 和 EcoStruxure Machine Expert API 及文档。

使用内置的 help() 功能来通过 IronPython shell 访问 Python 帮助。为此，应确保互联网连接可用。

示例：

help()      # start the built-in help module
topics      # list all available topics
##### here you'll get the list of available topics #####
LIST        # dumps the help to work with lists.
##### here you'll get the help working with lists #####
quit        # leaf build-in help feature

使用内置的 dir() 功能来打印可用的 api 功能。

示例：

dir()       # prints the list of defined variables and functions in current script scope
##### here you'll get the list of defined variables or functions in current script scope #####
import sys
dir(sys)    # prints the available functions defined in sys module
##### here you'll get the list of defined variables or functions in sys module #####

使用 inspectapi 模块来浏览 EcoStruxure Machine Expert Python API。由于技术限制，Python 的内置 dir() 功能无法为 EcoStruxure Machine Expert Python API 打印 API 帮助。为此，请使用 inspectapi。

示例：

inspectapi.dir(projects)  # prints the available API functions of "projects" which provides access e.g. to open a Machine Expert project
##### here you'll get the Machine Expert API provided via "projects" variable #####

用例 5

将 -i 开关用作参数，连同指定的脚本一起传送到 LogicBuilderShell.exe，以在脚本运行结束时获得 shell 提示。这能够有助于在脚本运行结束后开展交互式检查，比如以便查看变量的内容。

Logic Builder Shell 的优点

建议使用 LogicBuilderShell.exe 来执行脚本，而不是使用 LogicBuilder.exe 在无 UI 模式中运行脚本。这两种方法依然都可行，但 LogicBuilderShell.exe 的命令行具有更好的可用性，Logic Builder Shell 则将输出打印至控制台。

使用 LogicBuilder.exe 在无 UI 模式中运行脚本的实例：

LogicBuilder.exe -noui --runscript="<script file>"

LogicBuilderShell.exe 使用示例：

LogicBuilderShell.exe "<script file>"

用命令行调试器模块 `pdb` 调试 EcoStruxure Machine Expert Python 脚本

LogicBuilderShell.exe 内置有带命令行调试功能的 pdb 模块（有关更多文档，请参阅 https://docs.python.org/2/library/pdb.html）。这个功能专为专家设计，用于调试 Python 脚本或查找问题。IronPython 本身是一个能够加载到 shell 中的模块。在通过 pdb 函数 run(…) 启动自己的脚本时，您可以在控制台中调试 Python 代码。控制台应用程序仅提供基于文本的 UI。

模块 pdb 为 Python 程序定义交互式源代码调试器。它提供下列功能：

在源行层级设置（有条件）断点和单步运行
检查栈帧
列出源代码
在任意栈帧的上下文中对任意 Python 代码求值

如要直接在 pdb 中启动 Python 脚本，请使用以下命令行语法：

LogicBuilderShell.exe -m pdb MyScript.py

选择 pdb 调试器命令（有关更多详细信息，请参阅网上的 Python 帮助）：

调试器命令	命令描述
`h(elp) [command]`	在没有参数的情况下，打印可用命令列表。在有命令作为参数的情况下，打印有关该命令的帮助。 `help pdb` 显示文档文件。
`r(un)`	重启调试后的 Python 程序。
`b(reak)`	利用行编号参数，在文件中的此位置设置中断。利用函数参数，在该函数内第一个可执行语句处设置中断。行编号可作为前缀添加到文件名，可使用冒号来指定另一个文件（可能是尚未加载的文件）中的断点。文件可通过 `sys.path` 搜索。每个断点被分配有一个供其他断点命令引用的编号。如果存在第二个参数，则断点为一个表达式，在执行断点前，此表达式的求值必须为 TRUE。在没有参数的情况下，会列出所有中断。对于所列出的每个断点，同时还包含遇到断点的次数、忽略次数和相关条件（如有）。
`l(ist) [first[, last]]`	列出文件的源代码。在没有参数的情况下，围绕当前行列出 11 行，或者继续先前的列出操作。在有一个参数的情况下，围绕该行列出 11 行。在有两个参数的情况下，列出给定范围；如果第二个参数小于第一个参数，则理解为计数。
`c(ontinue)`	继续执行，仅在遇到断点时停止。
`n(ext)`	继续执行，直至到达当前函数中的下一行，或者直至返回。（`next` 与 `step` 之间的区别在于，`step` 在所调用的函数内部停止，而 `next` 以（几乎）全速执行所调用的函数，仅在到达当前函数中的下一行时才停止。）
`s(tep)`	执行当前行，在第一个可能的情形（在被调用的函数中，或者在到达当前函数中的下一行时）下停止。
`u(ntil)`	继续执行，直至到达行编号比当前行大的行或者直至从当前帧返回。
`r(eturn)`	继续执行，直到当前函数返回。
`w(here)`	打印堆栈轨迹，最新的帧位于最底部。箭头指示当前帧，它确定大多数命令的上下文。
`q(uit)`	退出调试器。中止正被执行的程序。

利用 `pdb` 进行调试的示例

要调试的 Python 示例脚本：

print("Demonstration how to use Python pdb module to debug Machine Expert Python scripts")

# close open project
if projects.primary:
    print("Close project")
    projects.primary.close()

print("Open project")
projects.open("c:\\Temp\\MyProject.project")

sercosDevice = projects.primary.find("SERCOSIII", True)[0]

sercosDeviceName = sercosDevice.get_name(False)

print("Sercos device name: " + sercosDeviceName)

print("Close project")
projects.primary.close()

在下面所列出的以 (pdb) 开头的每行中，执行调试器命令，如 list (l) 或 help 或 next (n) 或 quit (q)。在其之间，您可以看到语句或其被执行的输出。

LogicBuilderShell.exe -m pdb MachineExpertPythonDemonstration.py
Machine Expert Logic Builder Shell version 1.53.16.0
Copyright (C) Schneider Electric Automation GmbH 2014-2015

Demonstration how to use Python pdb module to debug Machine Expert Python scripts
> C:\temp\MachineExpertpythondemonstration.py(5)<module>()
-> if projects.primary:
(Pdb) help

Documented commands (type help <topic>):
========================================
EOF    bt         cont      enable  jump  pp       run      unt
a      c          continue  exit    l     q        s        until
alias  cl         d         h       list  quit     step     up
args   clear      debug     help    n     r        tbreak   w
b      commands   disable   ignore  next  restart  u        whatis
break  condition  down      j       p     return   unalias  where

Miscellaneous help topics:
==========================
exec  pdb

Undocumented commands:
======================
retval  rv
(Pdb) l
  1
  2     print("Demonstration how to use Python pdb module to debug  Machine Expert Python scripts")
  3
  4     # close open project
  5  -> if projects.primary:
  6         print("Close project")
  7         projects.primary.close()
  8
  9     print("Open project")
 10     projects.open("c:\\Temp\\MyProject.project")
 11
(Pdb) n
> C:\temp\MachineExpertpythondemonstration.py(9)<module>()
-> print("Open project")
(Pdb) n
Open project
> C:\temp\MachineExpertpythondemonstration.py(10)<module>()
-> projects.open("c:\\Temp\\MyProject.project")
(Pdb) l
  5     if projects.primary:
  6         print("Close project")
  7         projects.primary.close()
  8
  9     print("Open project")
 10  -> projects.open("c:\\Temp\\MyProject.project")
 11
 12     sercosDevice = projects.primary.find("SERCOSIII", True)[0]
 13
 14     sercosDeviceName = sercosDevice.get_name(False)
 15
(Pdb) n
IOError: IOError(...oject'.")
> C:\temp\MachineExpertpythondemonstration.py(10)<module>()
-> projects.open("c:\\Temp\\MyProject.project")
(Pdb) q
Machine Expert Logic Builder Shell terminated.
