示例

概述

在下面的示例中，将建立一个简单的网络变量交换。在发送端控制器中创建 NVL（发送器）。在接收端控制器中创建相应的 NVL（接收器）。

在一个标准项目中做好下列准备，该项目的设备树中有发送端控制器 Dev_Sender 和接收端控制器 Dev_Receiver：

步骤 1：在发送端控制器中定义全局变量列表：

步骤	动作	注释
1	在设备树中，右键单击控制器 Dev_Sender 的应用程序节点，然后执行命令添加对象 > 全局变量列表...。	随即显示添加全局变量列表对话框。
2	输入名称 `NVL_Sender`，然后单击打开，创建一个新的全局变量列表。	设备树的应用程序节点下方出现 NVL_Sender 节点，并在右侧打开编辑器。

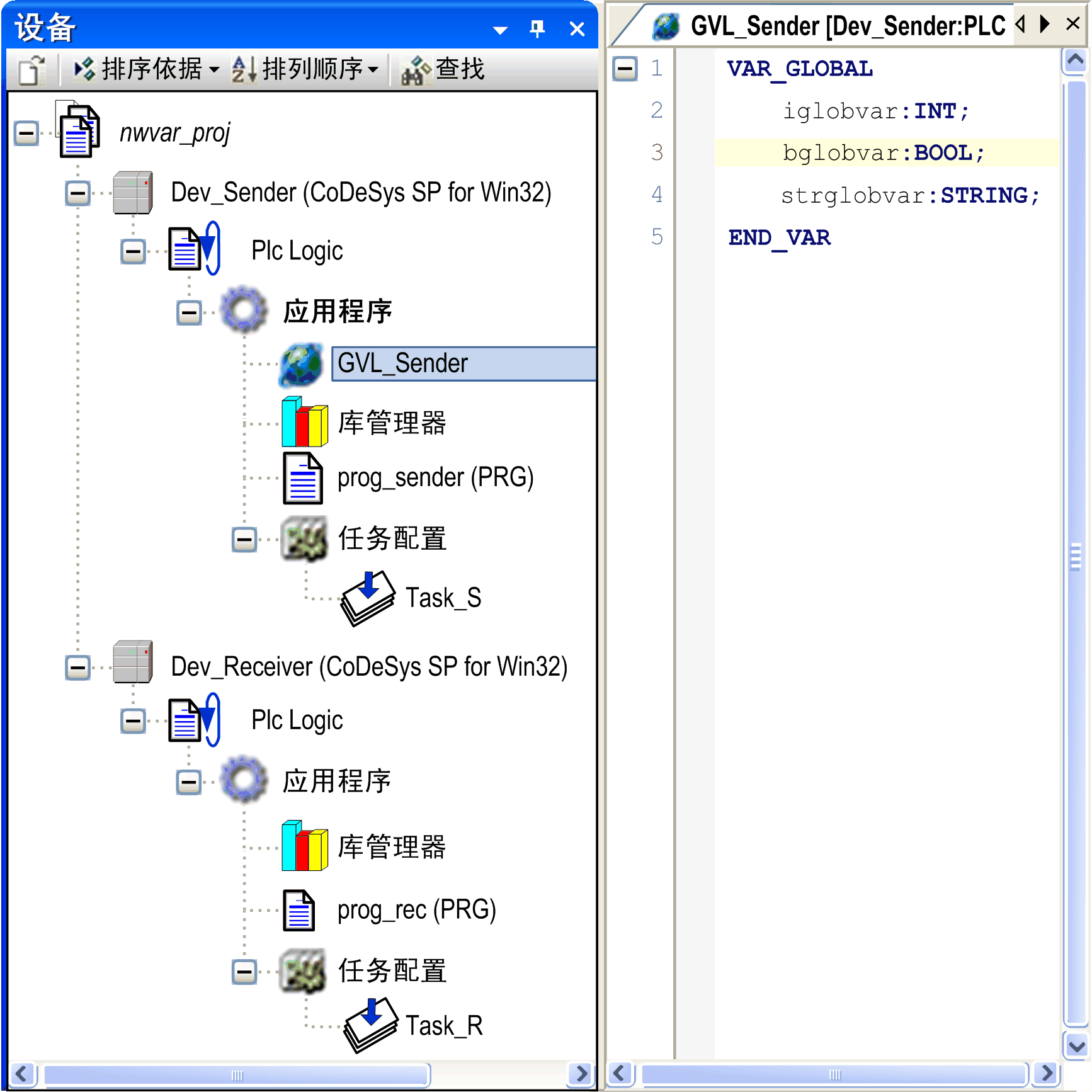

3	在右侧的编辑器中，输入下列变量定义： `VAR_GLOBAL iglobvar:INT; bglobvar:BOOL; strglobvar:STRING; END_VAR`	–

步骤

动作

注释

1

在设备树中，右键单击控制器 Dev_Sender 的应用程序节点，然后执行命令添加对象 > 全局变量列表...。

随即显示添加全局变量列表对话框。

2

输入名称 NVL_Sender，然后单击打开，创建一个新的全局变量列表。

设备树的应用程序节点下方出现 NVL_Sender 节点，并在右侧打开编辑器。

3

在右侧的编辑器中，输入下列变量定义：

VAR_GLOBAL iglobvar:INT; bglobvar:BOOL; strglobvar:STRING; END_VAR

–

步骤 2：定义 NVL（发送器）的网络属性：

步骤	动作	注释
1	在设备树中，右键单击 NVL_Sender 节点，然后执行命令属性...。	随即显示属性 - NVL_Sender 对话框。

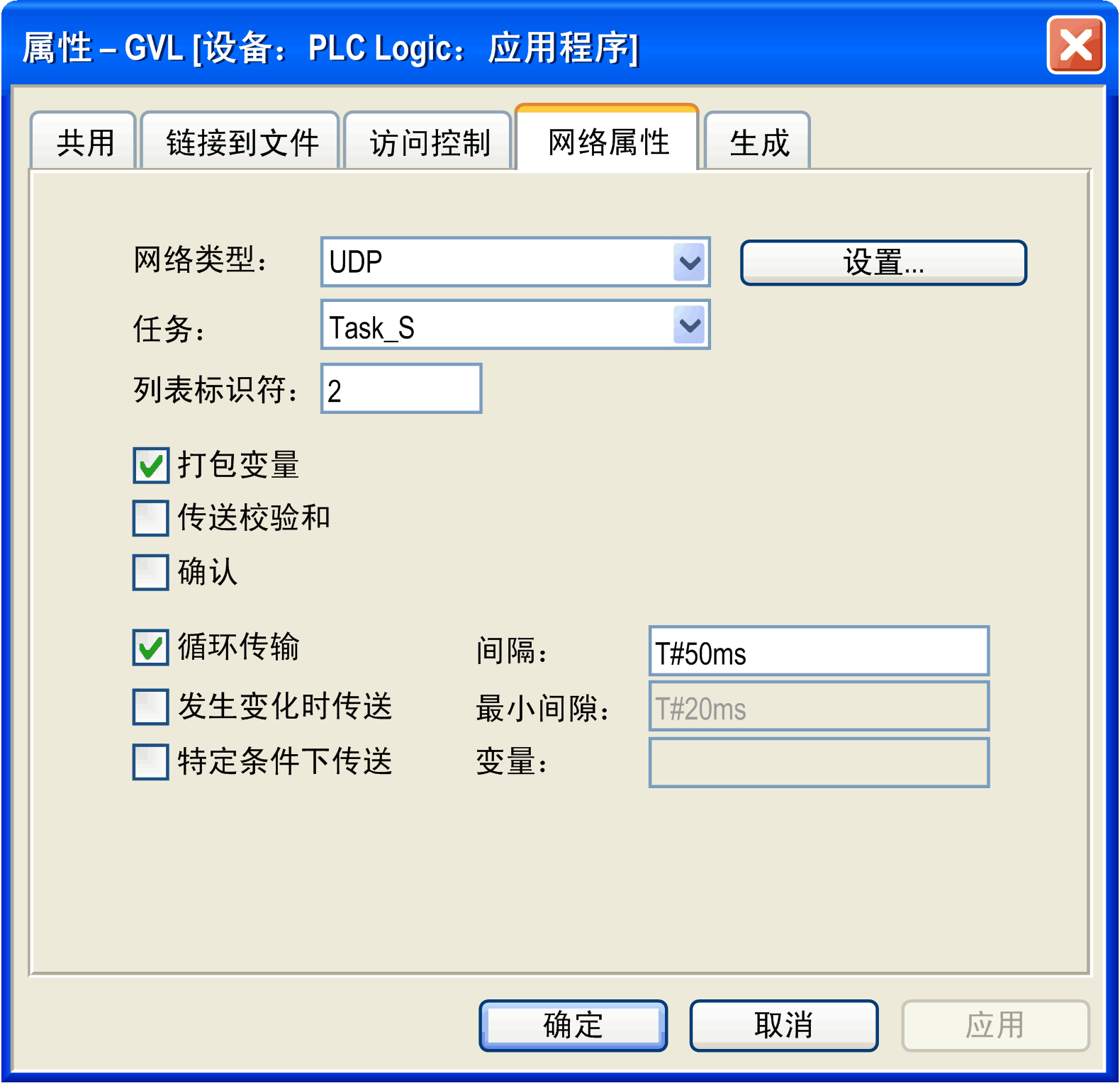

2	打开网络属性选项卡，并按下图所示配置参数：	–
3	单击确定。	对话框会关闭，NVL（发送器）网络属性得以设置。

步骤 1：在接收端控制器中定义全局网络变量列表：

步骤	动作	注释
1	在设备树中，右键单击控制器 Dev_Receiver 的应用程序节点，然后执行命令添加对象 > 全局网络变量列表...。	随即显示添加全局网络变量列表对话框。

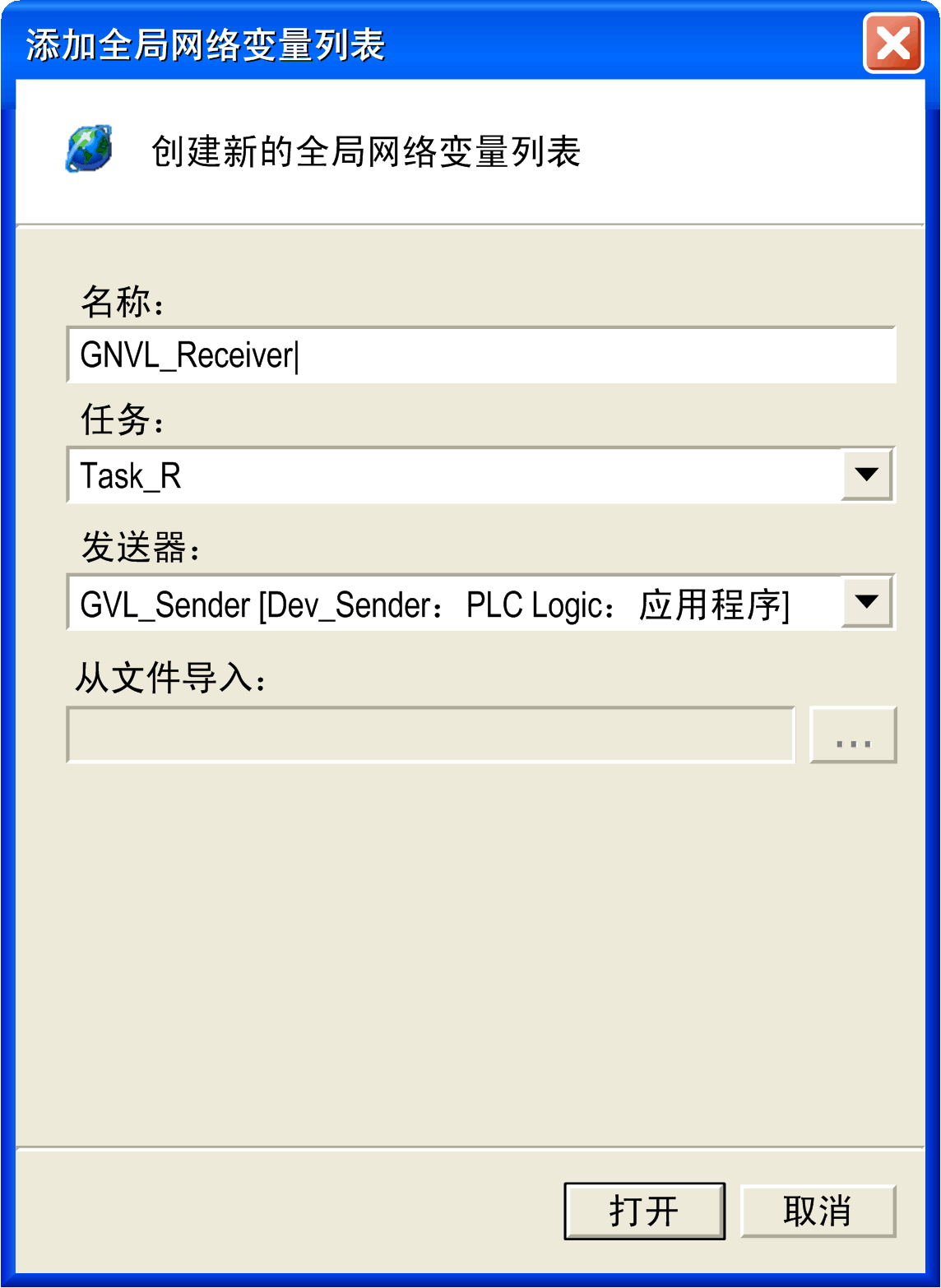

2	按下图所示配置参数。	此全局网络变量列表对应于为发送端控制器定义的 NVL（发送器）。

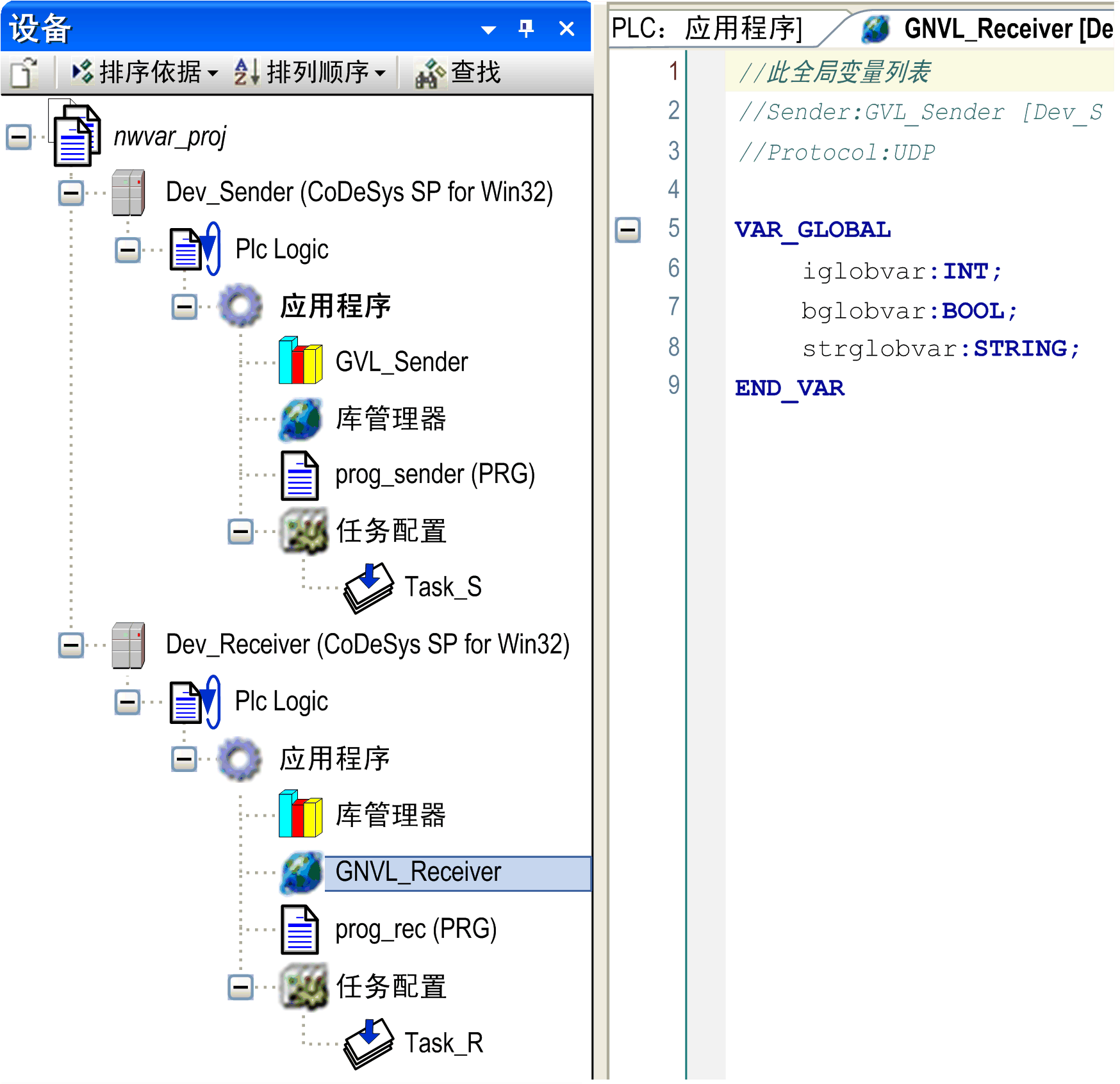

3	单击打开。	对话框会关闭，GNVL_Receiver 显示在 Dev_Receiver 控制器的应用程序节点下方：此 NVL（接收器）自动包含与 GVL_Sender 相同的变量声明。

步骤 2：查看和/或修改 NVL（接收器）的网络设置：

步骤	动作	注释
1	在设备树中，右键单击 GNVL_Receiver 节点，然后执行命令属性...。	随即显示属性 - GNVL_Receiver 对话框。
2	打开网络设置选项卡。	–

步骤 3：在线模式下测试网络变量交换：

步骤	动作	注释
1	在控制器 Dev_Sender 的应用程序节点下，双击 POU prog_sender。	会在右侧打开 prog_sender 的编辑器。

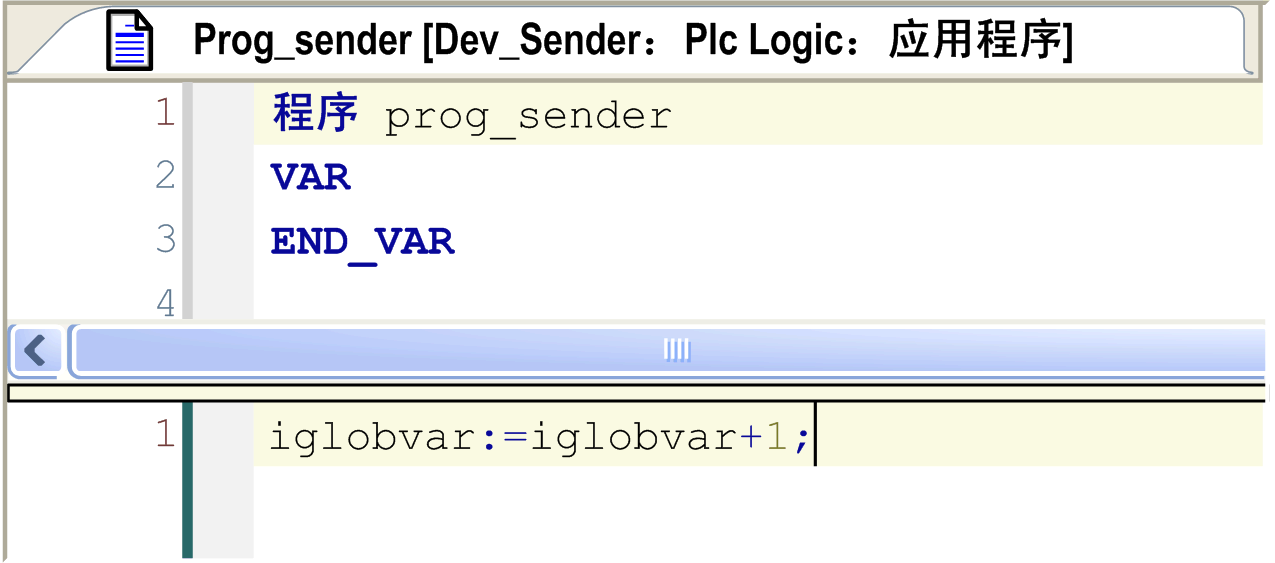

2	为变量 `iglobvar` 输入下列代码：	–
3	在控制器 Dev_Receiver 的应用程序节点下，双击 POU prog_rec。	会在右侧打开 prog_rec 的编辑器。

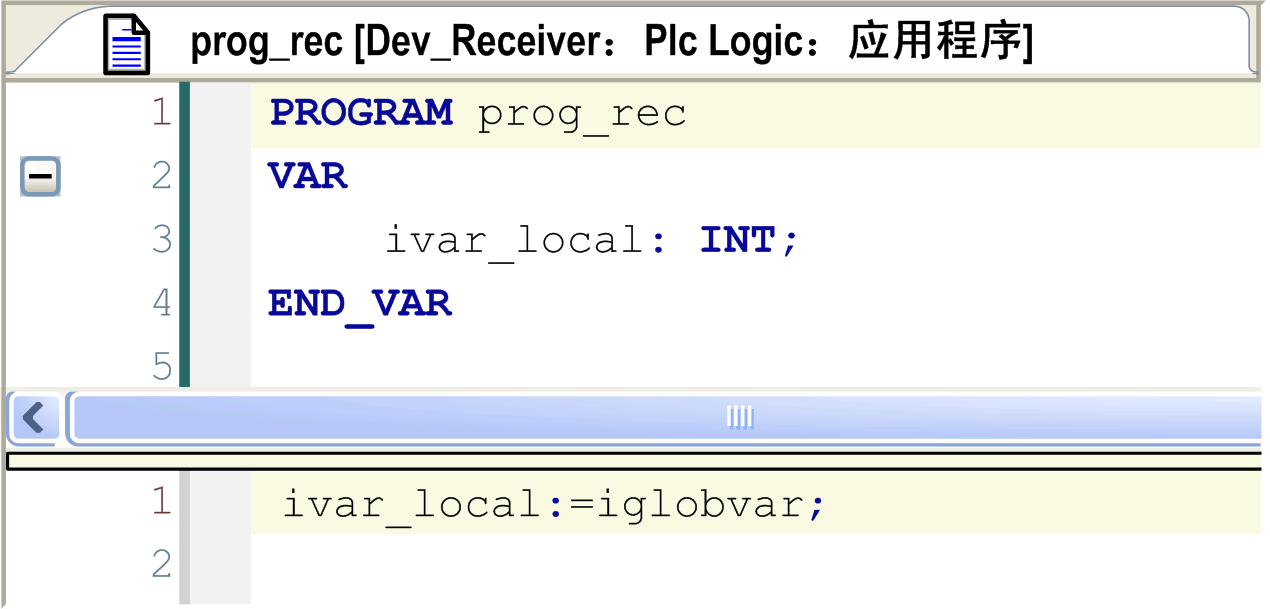

4	为变量 `ivar_local` 输入下列代码：	–
5	在同一网络内使用发送器和接收器应用程序登录并启动应用程序。	接收器中的变量 `ivar_local` 获得发送器中当前显示的 `iglobvar` 的值。
