开始之前，请确认已在计算机和设备存储库中安装设备 DTM。
|
步骤 |
操作 |
|---|---|
|
1 |
要将设备添加到控制器，请在硬件目录中选择设备，将其拖放到设备树，并放置到其中一个突出显示的节点上，然后选择相应的 DTM 名称。 有关将设备添加到项目的更多信息，请参阅： • 使用拖放方法 • 使用上下文菜单或加号按钮 |
|
2 |
双击添加的节点可访问设备编辑器屏幕。 |
设备编辑器屏幕包含下列选项卡：
o概述
o设备配置
o状态
o信息
此选项卡指示 DTM 是否已安装以及配置是否存在。

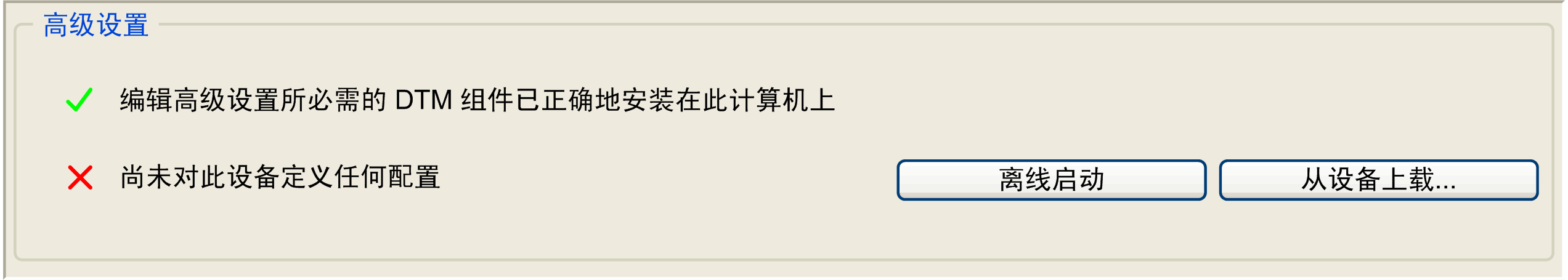

下图显示了概述选项卡：
下表介绍了概述选项卡的可用按钮：
|
按钮 |
描述 |
|---|---|
|
离线启动 |
创建离线设备配置。 注意： 当单击此按钮时，设备配置选项卡将会被创建并打开。 |
|
从设备上载... |
将参数从设备上载到 PC 中，并创建设备配置选项卡。 |
|
编辑配置 |
显示设备配置选项卡（仅限于配置已经过定义时）。 |
|
安装组件 |
打开 Machine Expert Installer 以便安装缺失的组件。 |

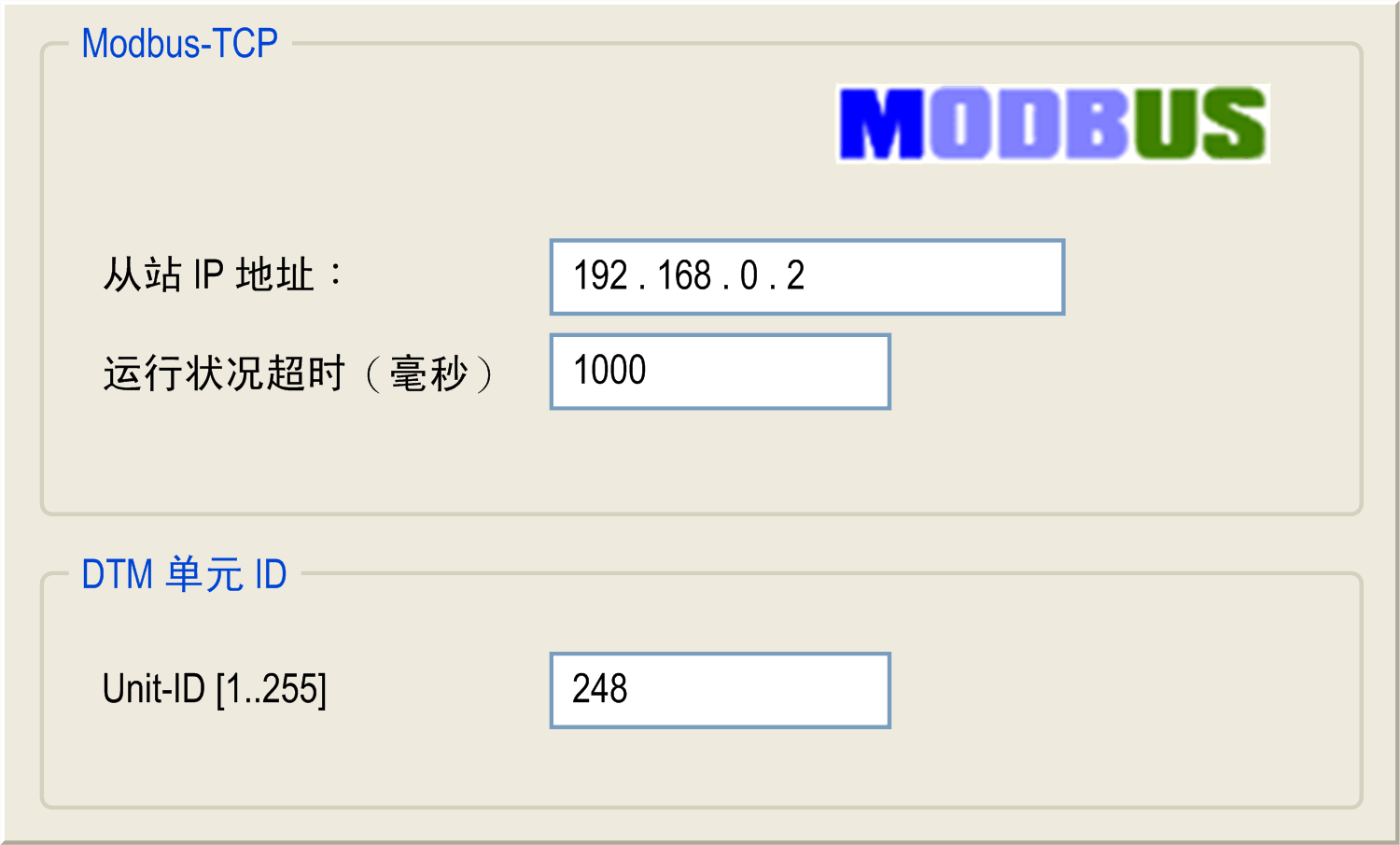

下图显示了 Modbus TCP 从站配置选项卡：
|
版块 |
描述 |
|---|---|
|
Modbus-TCP |
从站 IP 地址：配置驱动器的 IP 地址。 运行状况超时（毫秒）：配置 Modbus TCP IOScanner 超时（毫秒）（缺省 1000 毫秒）。它表示 Modbus TCP IOScanner 请求和从站响应之间的最大延迟。 |
|
DTM 单元 ID |
单元 ID [1...255]：如果使用从 Modbus TCP 到 Modbus SL 的网关，则配置 Modbus SL 现场总线上的设备地址，否则必须将 DTM 单元 ID 设置为 248。 |
此选项卡是设备 Modbus TCP 通道配置的标准设备编辑器对话框（关于更多信息，请参阅配置 Modbus TCP 从站设备通道）。
此选项卡是设备的 I/O 映射配置的标准设备编辑器对话框，用于为硬件的输入和输出通道指定 IEC 变量。
DTM 在此选项卡中打开。
有关 DTM 的详细信息，请单击配置选项卡中的帮助按钮或参阅特定 DTM 的文档。
此选项卡提供状态信息（例如正在运行、已停止）和特定于设备的诊断消息。
此选项卡显示与设备有关的一般信息（名称、描述、供应商、版本、图像）。
