TM5SPS3 简介

主要特性

TM5SPS3 接口配电模块 (IPDM) 包含两个专用电路：

  • 24 Vdc 电源，用于现场总线接口模块的电子部件，并为用于扩展模块的 TM5 电源总线生成独立电源。

  • 24 Vdc I/O 电源段，用于：

    • 扩展模块

    • 连接到扩展模块的传感器和执行器

    • 连接到公共配电模块 (CDM) 的外部设备

下表描述了 TM5SPS3 接口配电模块的主要特性：

主要特性

24 Vdc I/O 电源段上供应的最大电流

10000 mA

TM5 电源总线生成的

750 mA

订购信息

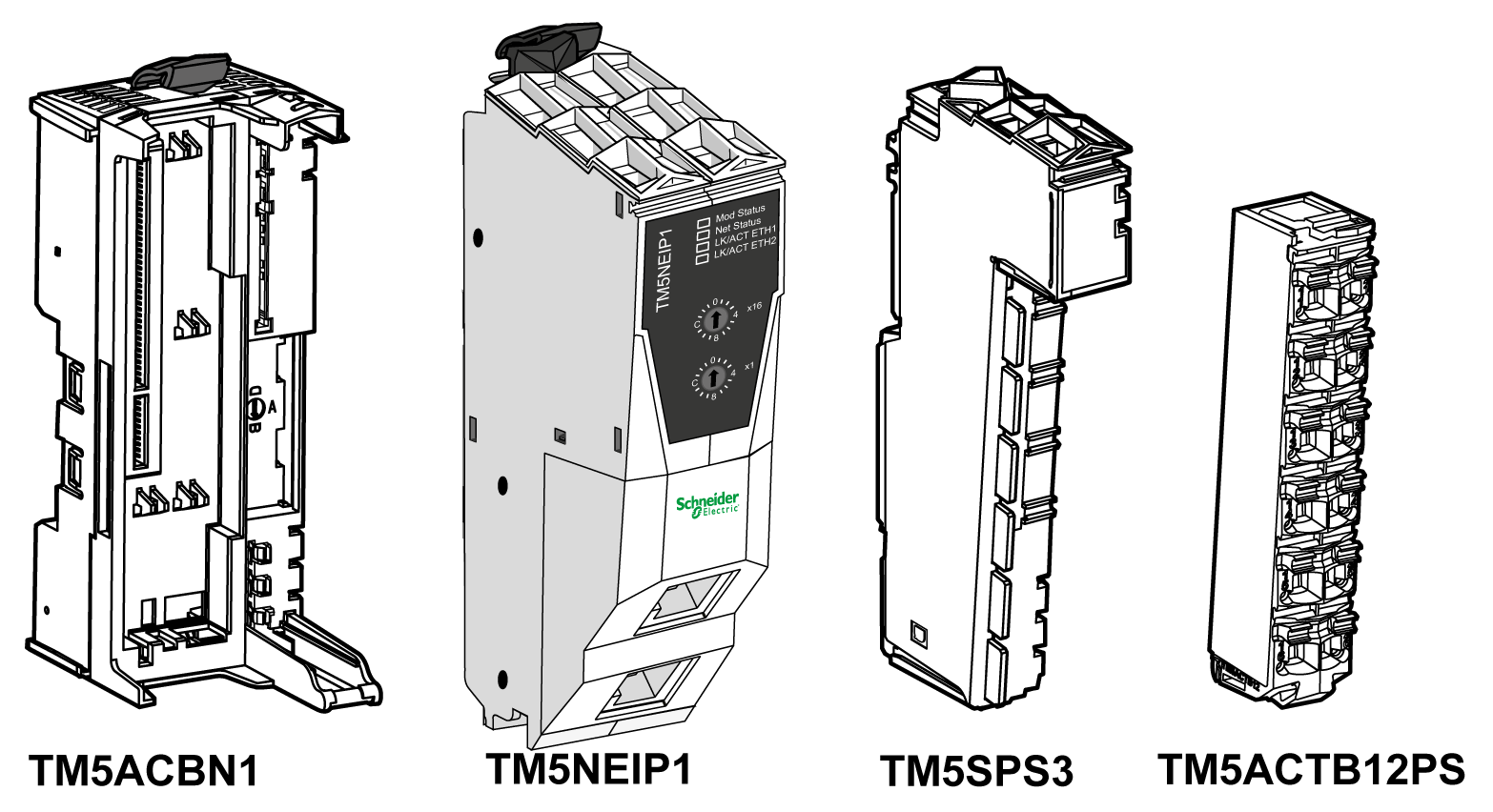

下面的图和表为使用 TM5SPS3 IPDM 创建 TM5 EtherNet/IP Fieldbus Interface 提供了参考：

参考编号

描述

颜色

TM5ACBN1

总线基板 24 Vdc I/O 电源段，左侧隔离

白色

TM5NEIP1

现场总线接口 TM5 EtherNet/IP Fieldbus Interface 模块

白色

TM5SPS3

现场总线接口 24 Vdc 电源（接口配电模块 (IPDM)）

灰色

TM5ACTB12PS

用于 PDM、IPDM 和接收器电子模块的 24 Vdc，12 针端子块

灰色

注： 有关详细信息，请参阅 TM5 总线基板和端子块。

状态 LED

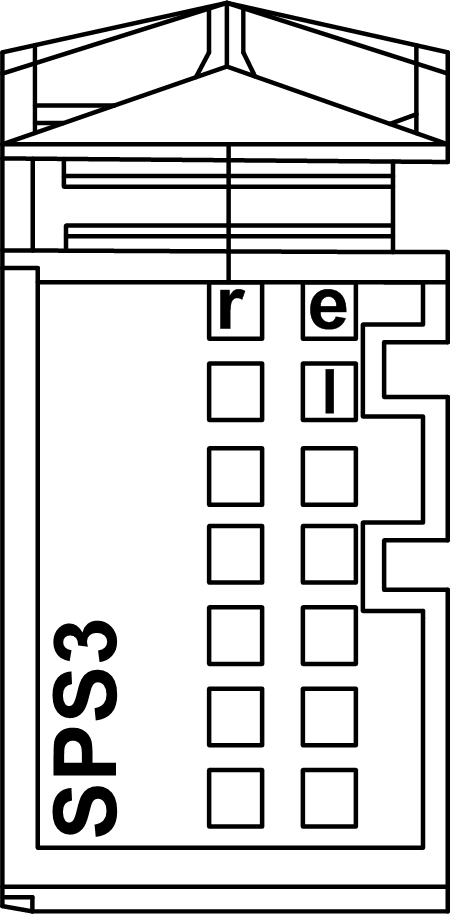

以下的图和表描述了 TM5SPS3 IPDM 状态 LED：

LED

颜色

状态

描述

r

绿色

熄灭

未连接电源

闪烁一次

复位状态

闪烁

TM5 扩展总线处于预操作状态

亮起

“运行”状态

e

红色

熄灭

正常或模块未连接

两次闪烁

表示以下条件之一：

  • 通过外部电源供电的 24 Vdc I/O 电源段电压不足。

  • 通过外部电源供电的 TM5 电源总线电压不足。

e+r

红色常亮/绿色一次闪烁

无效固件

l

红色

熄灭

TM5 接口配电模块电源在可接受的范围内

亮起

TM5 接口配电模块电源不足
