将 TM5NEIP1 连接到 PC

概述

您可以通过以太网端口将 TM5NEIP1 连接到 PC：

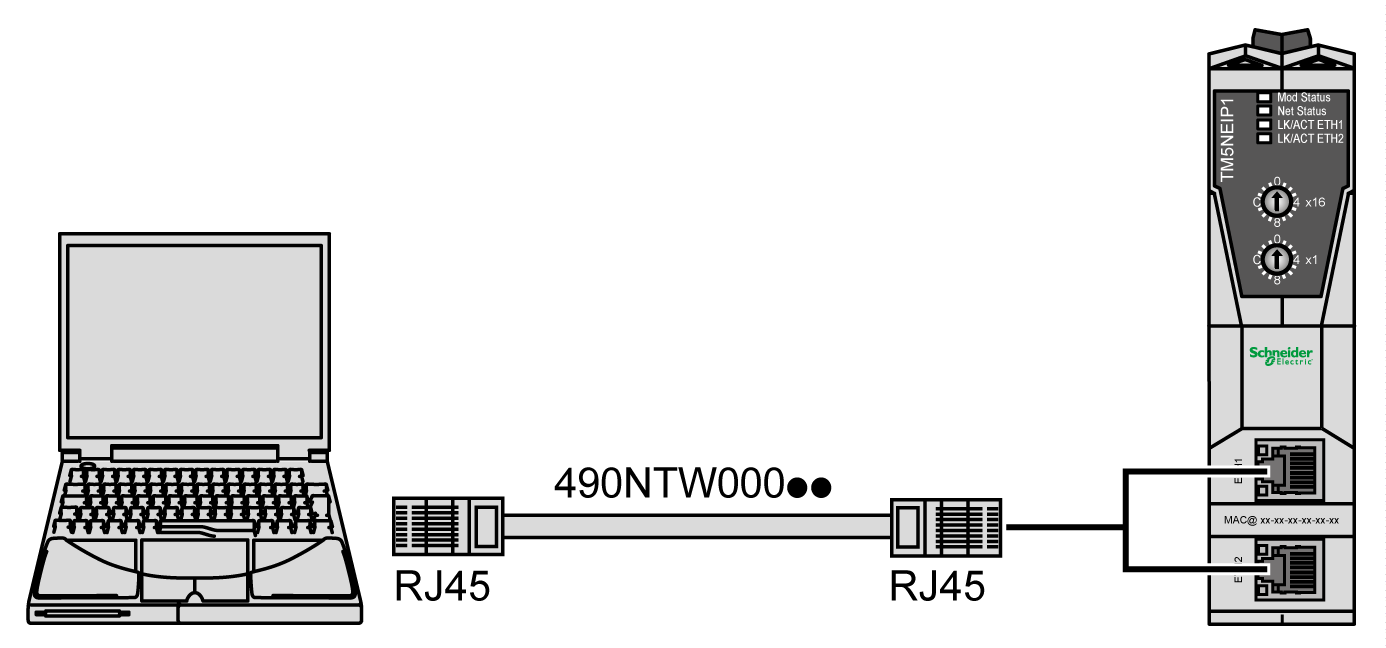

Ethernet 端口连接

使用 Ethernet 端口将 TM5NEIP1 连接到计算机。

要将 TM5NEIP1 连接到 PC，请执行下列操作：

步骤

操作

1

将 Ethernet 电缆连接到计算机。

2

将 Ethernet 电缆连接到 TM5NEIP1 上的 Ethernet 端口。

3

将旋转开关设置到位置 00。

4

识别现场总线接口的 IP 地址。

示例：

  • MAC5 = 80（十六进制），MAC6 = 37（十六进制）

  • IP 地址为 10.10.128.39

5

调整网络适配器设置，并设置同一子网中的 IP 地址。

示例：

  • IP 地址：10.10.128.1

  • 子网：255.255.255.0

  • 网关：0.0.0.0

6

打开 CMD窗口，执行 ping 命令，以测试到现场总线接口的 EtherNet/IP 通讯。如果超时，则回到步骤 4。

示例：

  • 必须在不超时的前提下答复 Ping 10.10.128.39

7

打开 Web 浏览器，输入10.10.128.39，从而打开 Web 服务器。

注： Web 服务器缺省处于禁用状态。要获取 Web 访问，您需要下载 M262 或 M241 配置。可以在 EcoStruxure Machine Expert 软件配置流选项卡中启用或禁用 Web 服务器。有关更多详细信息，请参阅 ModiconTM5 EtherNet/IP 现场总线接口编程指南。
