安装位置

简介

本节介绍 TM5 EtherNet/IP Fieldbus Interface 的正确安装位置。

注： 为保持适当的通风并维持环境温度，请按照环境特性中所述保留足够的间距。

正确的安装位置

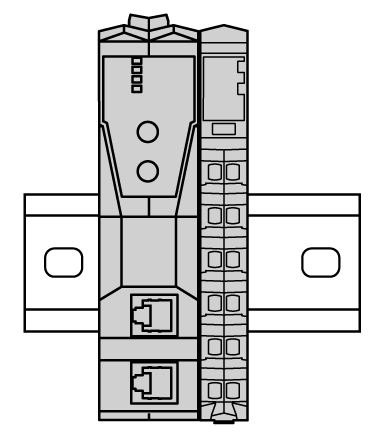

TM5 EtherNet/IP Fieldbus Interface 应尽可能水平安装在垂直面上，如下图所示：

可接受的安装位置

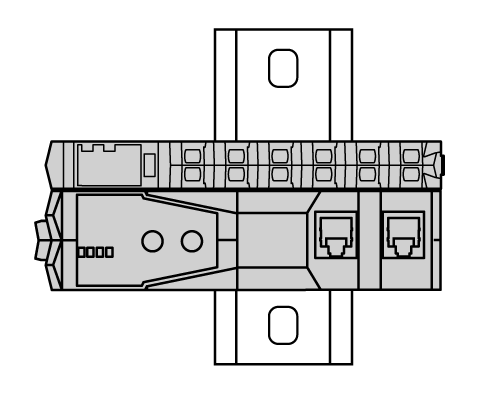

如可行，也可以使用温度降额将 TM5 EtherNet/IP Fieldbus Interface 垂直安装在垂直面上，如下图所示。

不正确的安装位置

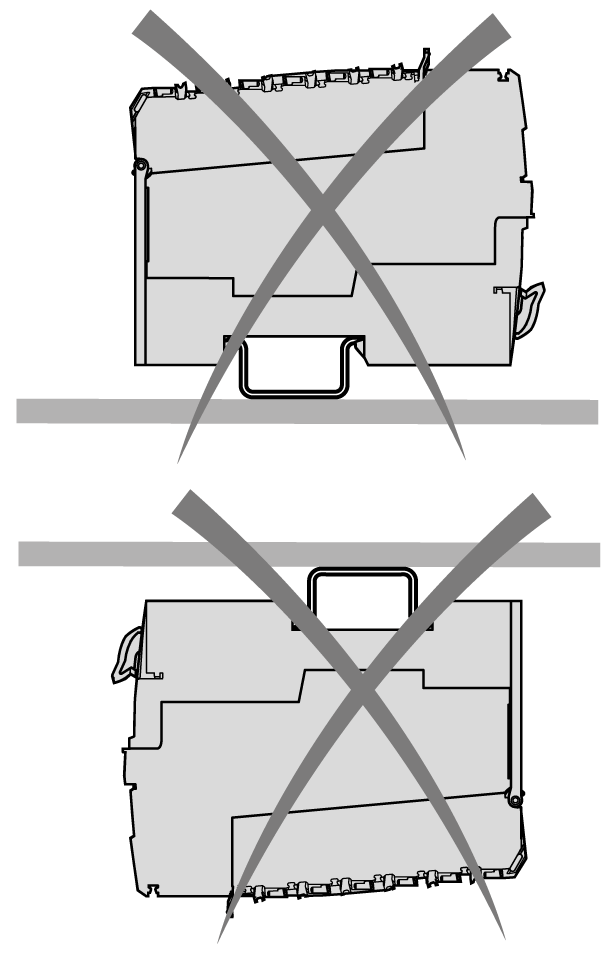

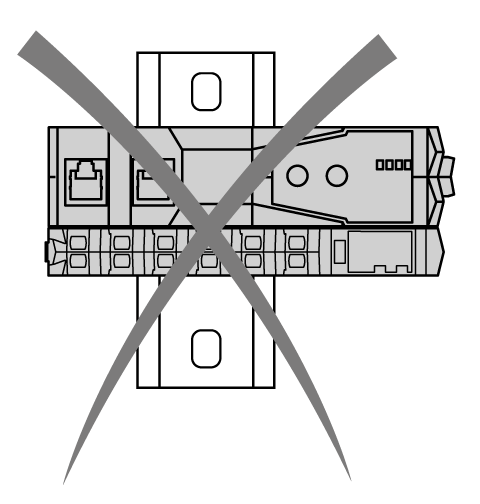

下图显示的是不正确的安装位置：

安装机柜

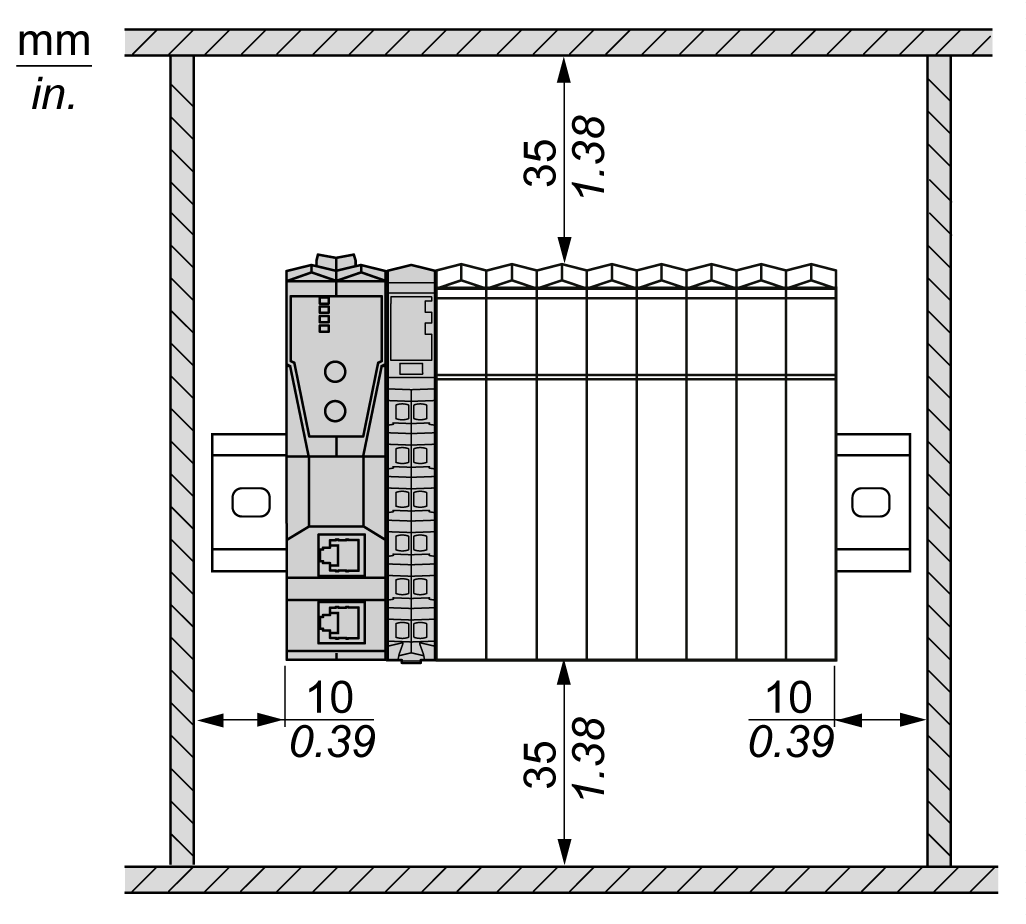

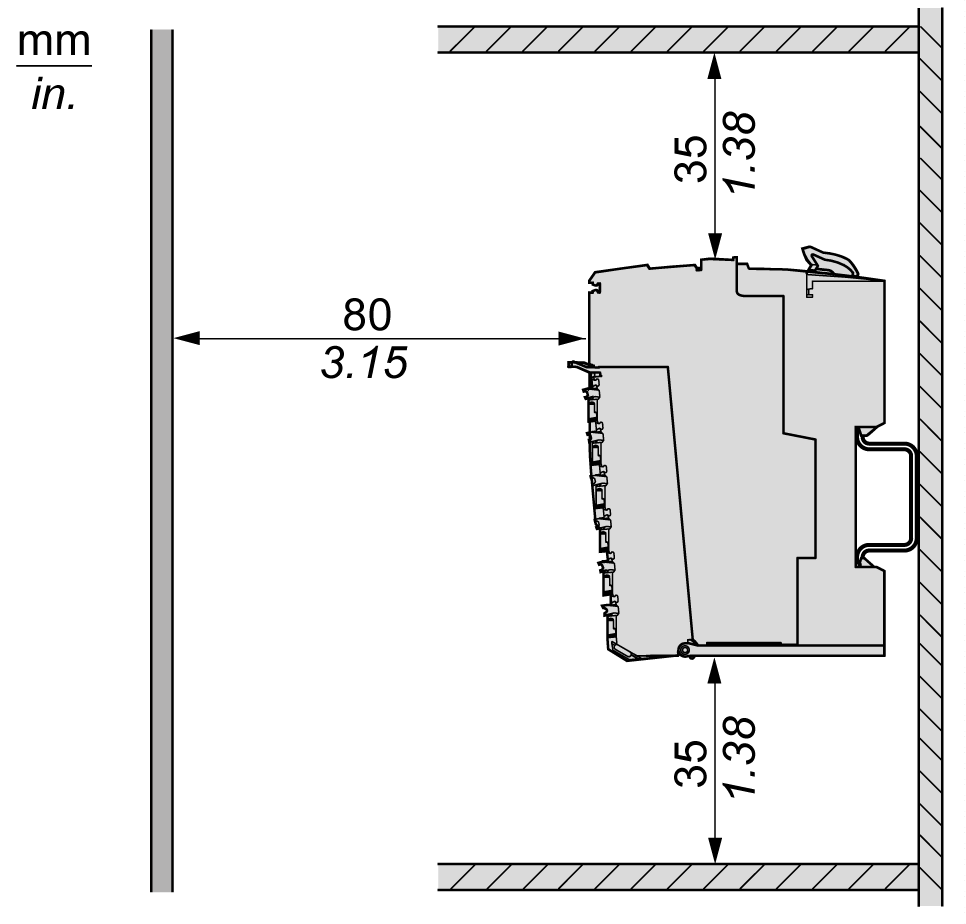

推荐的机柜安装间隙见下图：
