SystemVoltageEnhanced - 功能描述

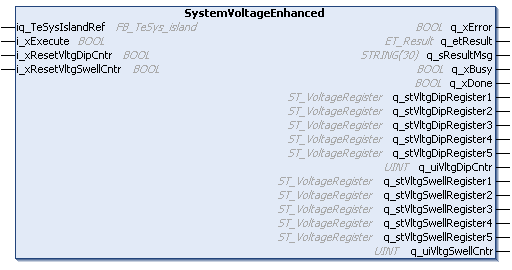

接口
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
TeSys island 设备引用 |
|
i_xExecute |
BOOL |
在此输入的上升沿，功能块开始执行。输出 q_xDone、q_xError、q_etResult 和 q_etResultMsg 通过 i_xExecute 的下降沿复位。请参阅功能块在输入 i_xExecute 下的行为。 |
|
i_xResetVltgDipCntr |
BOOL |
如果此输入设置为 TRUE，则参数 q_udiResetVltgDipCntr 的值被复位。 |
|
i_xResetVltgSwellCntr |
BOOL |
如果此输入设置为 TRUE，则参数 q_udiResetVltgSwellCntr 的值被复位。 |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
q_xError |
BOOL |
如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。 |
|
q_etResult |
ET_Result |
以数字值的形式提供诊断和状态信息。 |
|
q_sResultMsg |
STRING[30] |
以文本消息的形式提供附加的诊断和状态信息。 |
|
q_xBusy |
BOOL |
如果此输出设置为 TRUE，则正在执行功能块。 |
|
q_xDone |
BOOL |
如果此输出设置为 TRUE，则执行已成功完成。 |
|
q_stVltgDipRegister1 |
ST_VoltageRegister |
电压暂降的最大电压量值。 q_stVltgDipRegister1 = 最新 （单位：V） |
|
q_stVltgDipRegister2 |
电压暂降的最大电压量值。 |
|
|
... |
||
|
q_stVltgDipRegister5 |
||
|
q_uiVltgDipCntr |
UINT |
电压暂降计数器 |
|
q_stVltgSwellRegister1 |
ST_VoltageRegister |
电压暂升的最大电压量值（单位：伏特）。 q_stVltgSwellRegister1 = 最新 |
|
q_stVltgSwellRegister2 |
电压暂升的最大电压量值。 |
|
|
... |
||
|
q_stVltgSwellRegister5 |
||
|
q_uiVltgSwellCntr |
UINT |
电压暂升计数器 |
