Avatar 功能块描述

Avatar 功能块 - 概述

Avatar 是 TeSys island 上物理模块的数字表示。

这些功能块不受现场总线影响，只有 TeSysIslandRef（设备树中的 TeSys island 设备）才受现场总线影响。每个支持的现场总线都有一个特定 TeSysIslandRef 可用。这个引用的类型为 FB_TeSys_island，在将 TeSys island 设备添加到设备树后，会自动创建此类型的实例。

Avatar 通过输入 i_sAvatarName 引用。功能块在执行的同时确认所引用的 avatar 输入类型是否受功能块支持。如果不受支持，则取消功能块执行，并显示诊断消息 AvatarNotSupported。

功能块没有逻辑运算，不会修改或解译 avatar 数据。它们将其输入值复制到循环输出数据帧，并将循环输入帧的数据复制到其输出。如果功能块要求非循环数据交换，则由功能块管理读取和写入请求。

系统为每个 TeSys island 总线耦合器提供一个非循环连接，这样，就必须依次处理非循环通讯请求。只有在接收到对先前请求的响应时，才能发送新请求。如果执行期间检测到错误，功能块会停止，并提供错误信息。您无法通过应用程序（如，取消输入）来停止功能块。

一些功能块会提供用于复位或预设功能块参数的输入。在执行功能块且其中一个这样的输入为 TRUE 时，输出更新会被延迟，直到在 avatar 中执行了复位或预设命令。

功能块有两种类型：

• 系统 avatar 功能块

• 标准 avatar 功能块

系统 Avatar 功能块

系统 avatar 在 TeSys island 中是唯一的，通过特定功能块实现来支持，由功能块名称中的字符串 System 来指示。这些功能块没有输入 i_sAvatarName。

标准 Avatar 功能块

标准 avatar 受以下两种功能块支持：

• 控制功能块

• 读/写功能块

每个控制 avatar 通过自有功能块实现来支持，所述实现可以针对相同 avatar 类型在一个 TeSys island 中的多次使用来实例化。为应用程序中的每个 avatar 创建功能块实例，并将输入 i_sAvatarName 链接到 avatar。

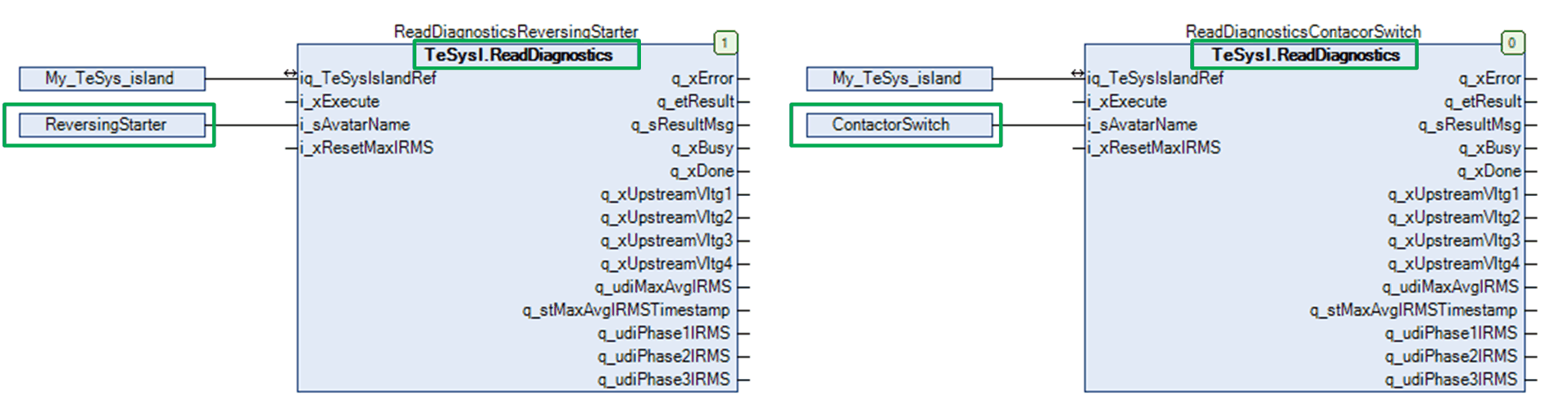

读/写功能块 Asset、Diagnostic 和 Energy avatars 只有一种实现可用，因为大多数 avatars 都支持相同的资产、诊断和电能数据。相关特例在专用功能块描述中进行了介绍。为不支持的 avatar 执行功能块时，会停止功能块，并报错。如果将相同功能块多次用于不同的 avatars，必须为每个 avatar 创建功能块实例。
