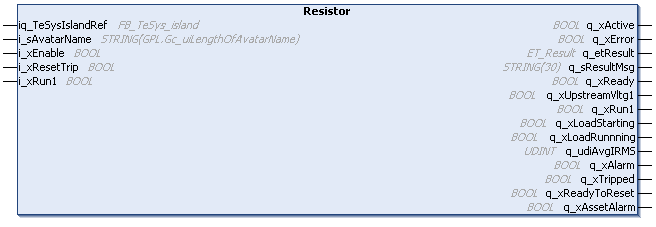

Resistor - 功能描述

功能块

V2.0.3.0

TeSys island 设备引用

对 TeSys island 配置中定义的 avatar 的引用。

输入 i_xEnable 的上升沿启动功能块与所选 avatar 之间的循环数据交换。只要 i_xEnable 为 TRUE，就会在每个控制器循环中交换循环数据。输入 i_xEnable 的下降沿停止数据交换。请参阅功能块在输入 i_xEnable 下的行为。

如果此输入设置为 TRUE，则 avatar 脱扣事件复位。

如果此输入设置为 TRUE，则 avatar 正向开关闭合。

如果此功能块活动，则该输出设置为 TRUE。

如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。

以数字值的形式提供诊断和状态信息。

以文本消息的形式提供附加的诊断和状态信息。

如果 avatar 已准备好接收命令，则为 TRUE。

如果此输出设置为 TRUE，则 avatar 检测到存在第一个设备的上游主电源（断路器已合闸）。

如果此输出设置为 TRUE，则 avatar 正向开关闭合。

如果此输出设置为 TRUE，则电机处于启动阶段。

如果此输出设置为 TRUE，则 Run 或 Close 命令已被执行，且电极中正有电流流动（相当于电机正在运行，但同样也适用于非电机 avatar）。

指示设备测得的寿命期平均电流。

（单位：mA）

如果此输出设置为 TRUE，则 avatar 已检测到保护事件。

如果此输出设置为 TRUE，则 avatar 已检测到保护脱扣事件。

如果此输出设置为 TRUE，则 avatar 满足脱扣复位条件，并且可使用脱扣复位命令来复位。

如果此输出设置为 TRUE，则 avatar 内的电源设备或安全接口模块已达到或超过额定操作次数（根据 avatar 参数）的 90%。
