尺寸

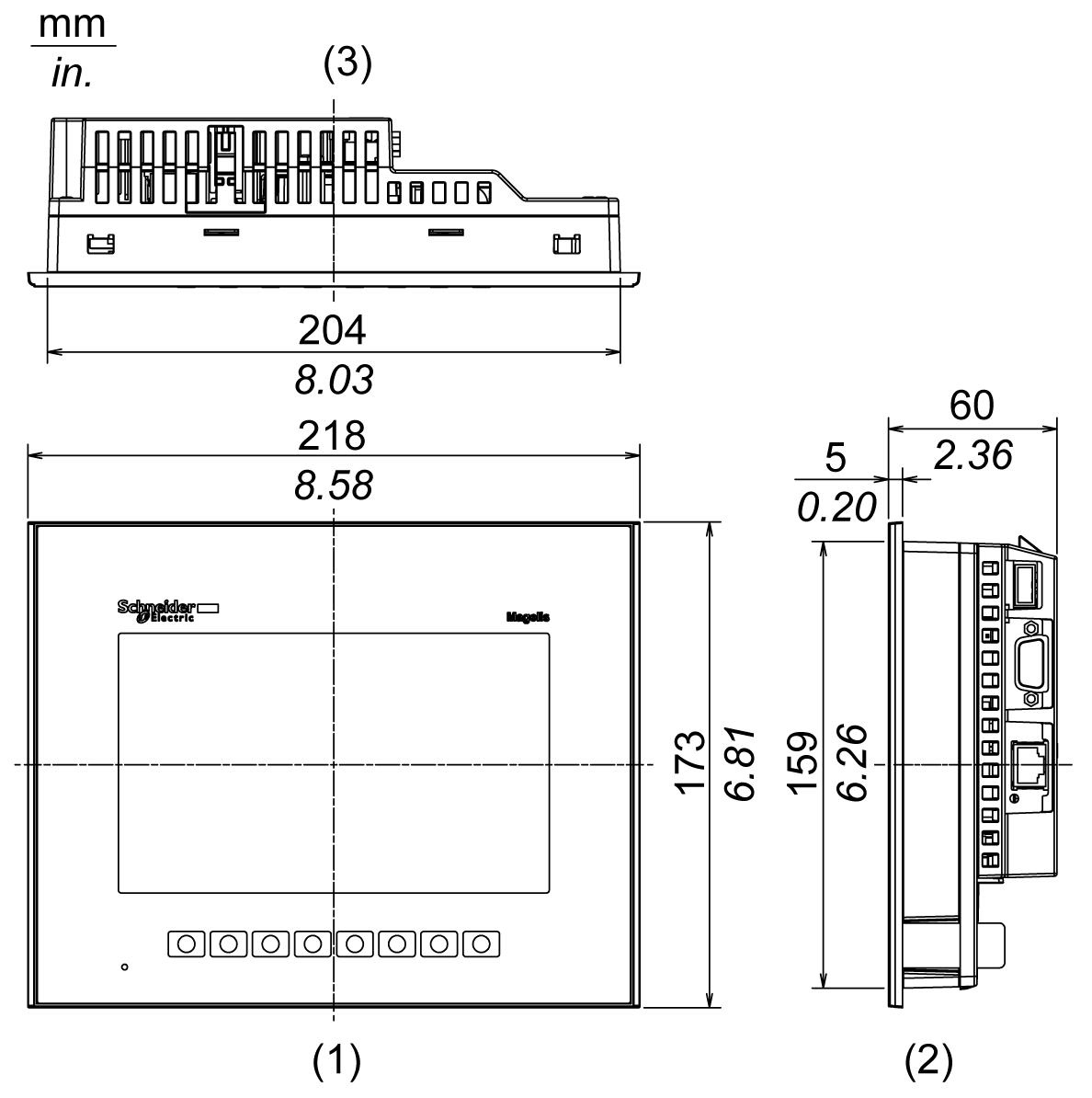

外部尺寸: HMIGTO3510



1   正面

2   右侧

3   顶部

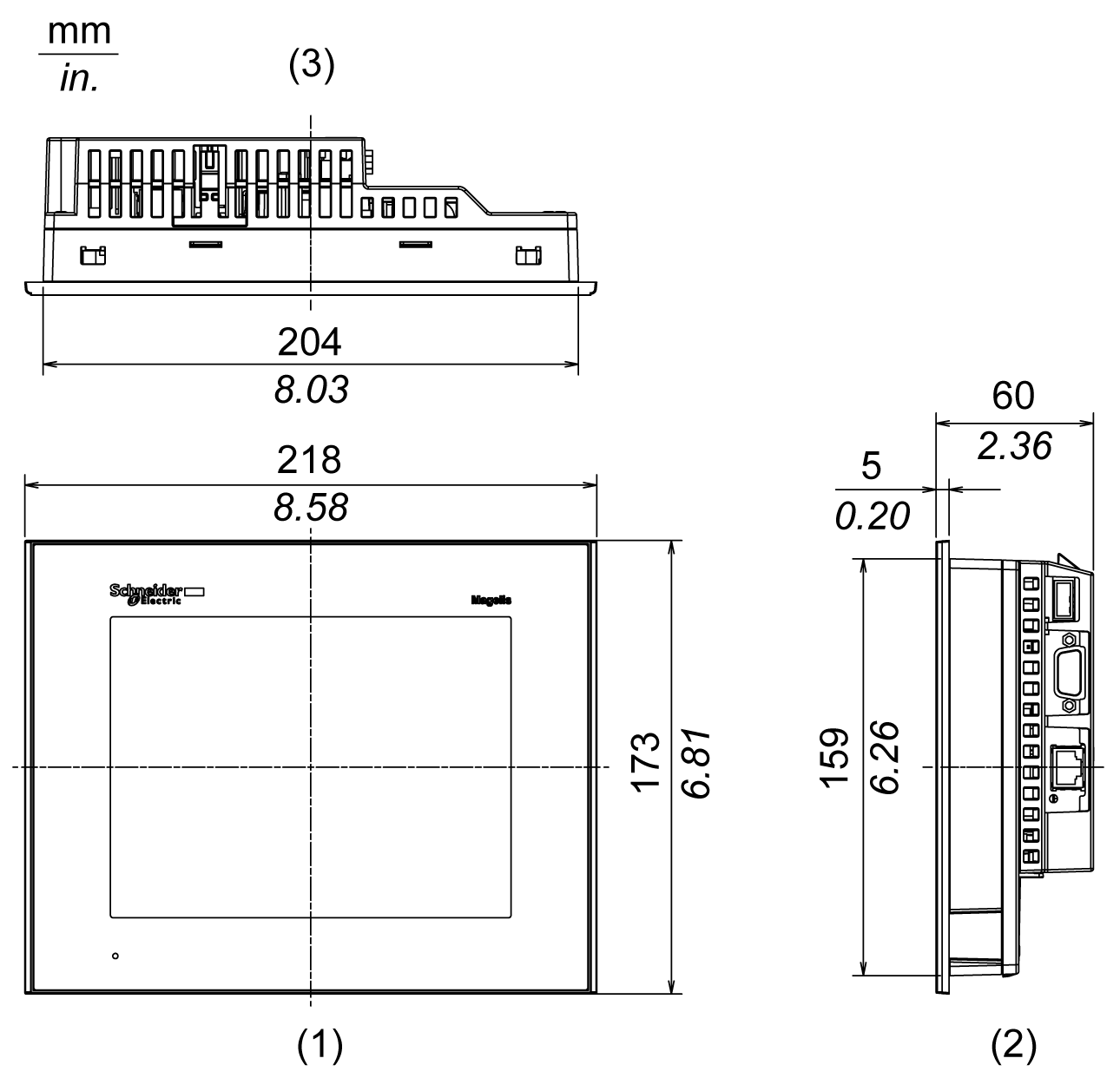

外部尺寸: HMIGTO4310



1   正面

2   右侧

3   顶部

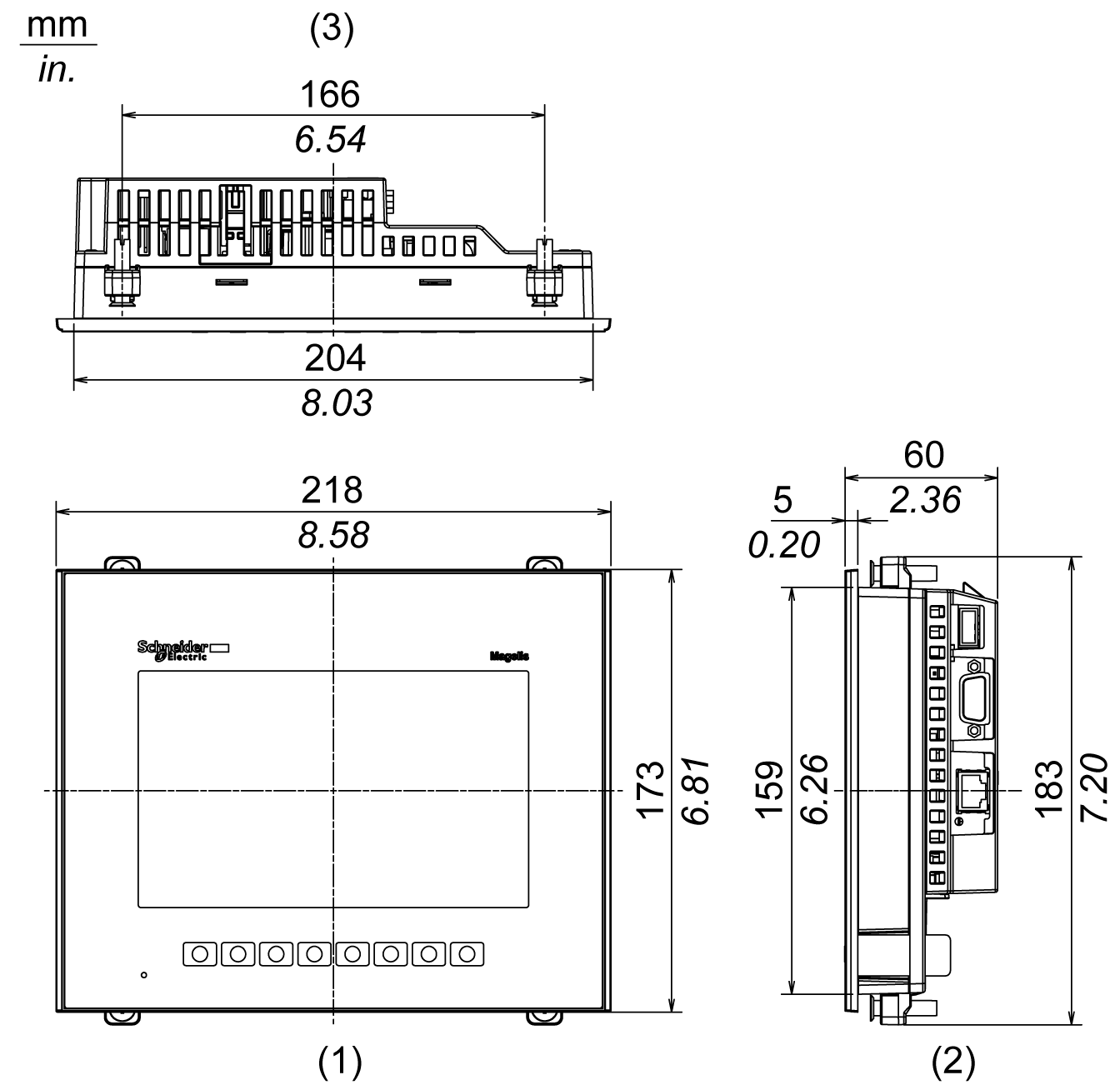

使用安装扣件进行安装: HMIGTO3510



1   正面

2   右侧

3   顶部

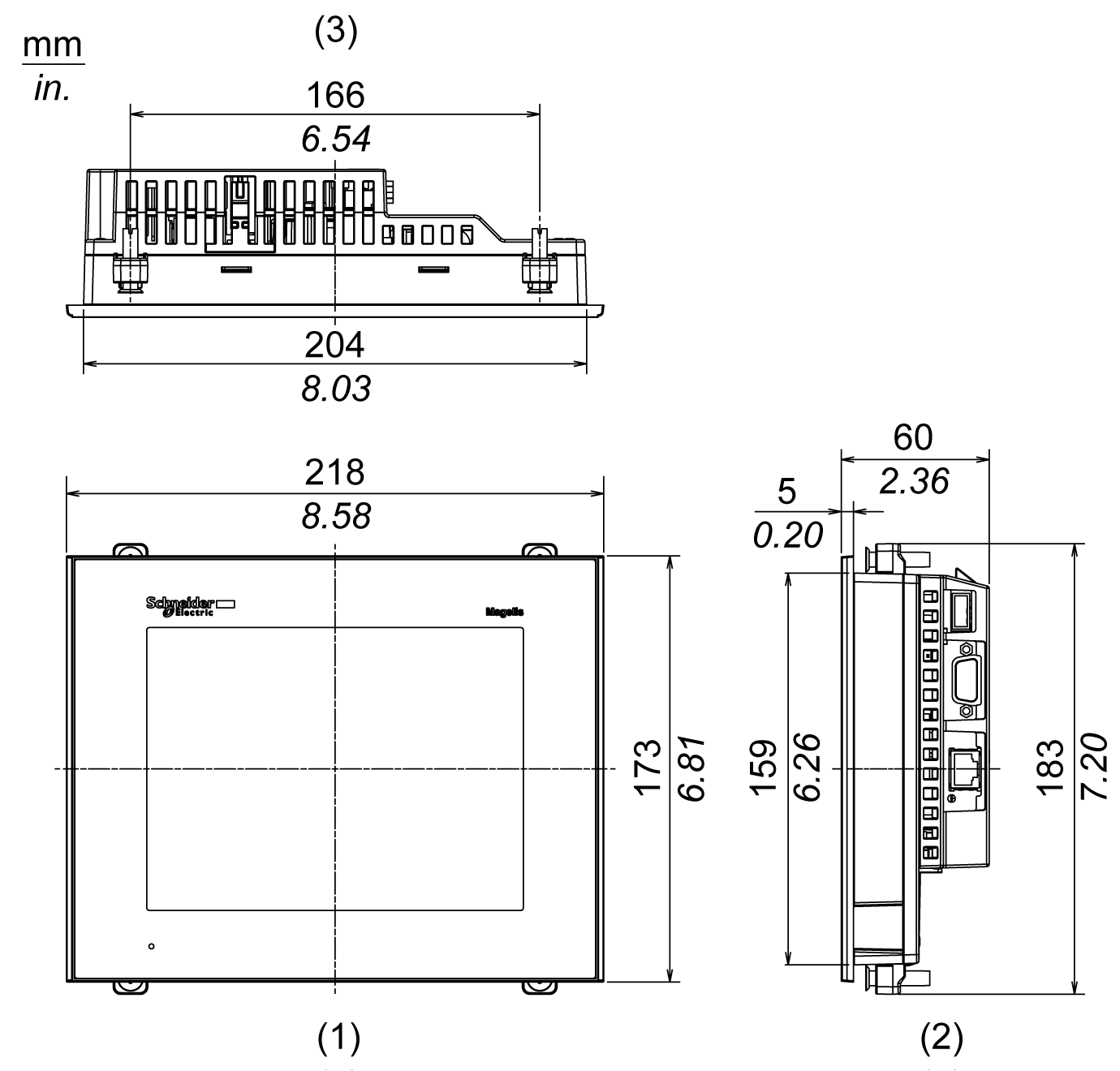

使用安装扣件进行安装: HMIGTO4310



1   正面

2   右侧

3   顶部

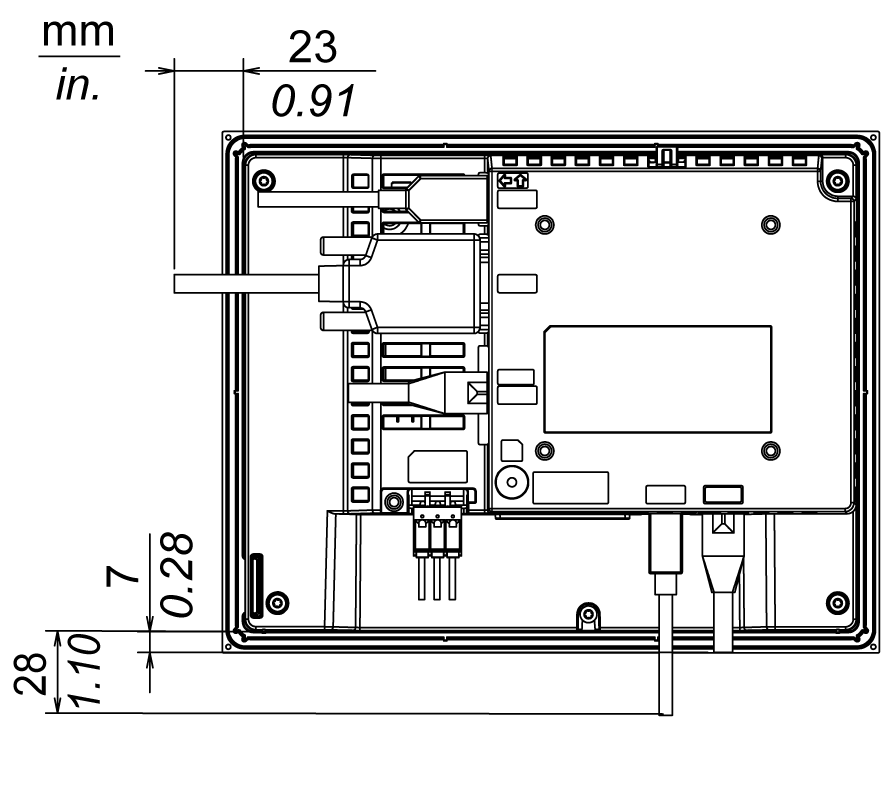

带电缆的尺寸: HMIGTO3510





注意： 上述各值均是在考虑了电缆弯曲的情况下设计的。这里所给的尺寸是由所使用的连接电缆的类型而定的典型值。因此，这些值仅供参考之用。

带电缆的尺寸: HMIGTO4310





注意： 上述各值均是在考虑了电缆弯曲的情况下设计的。这里所给的尺寸是由所使用的连接电缆的类型而定的典型值。因此，这些值仅供参考之用。

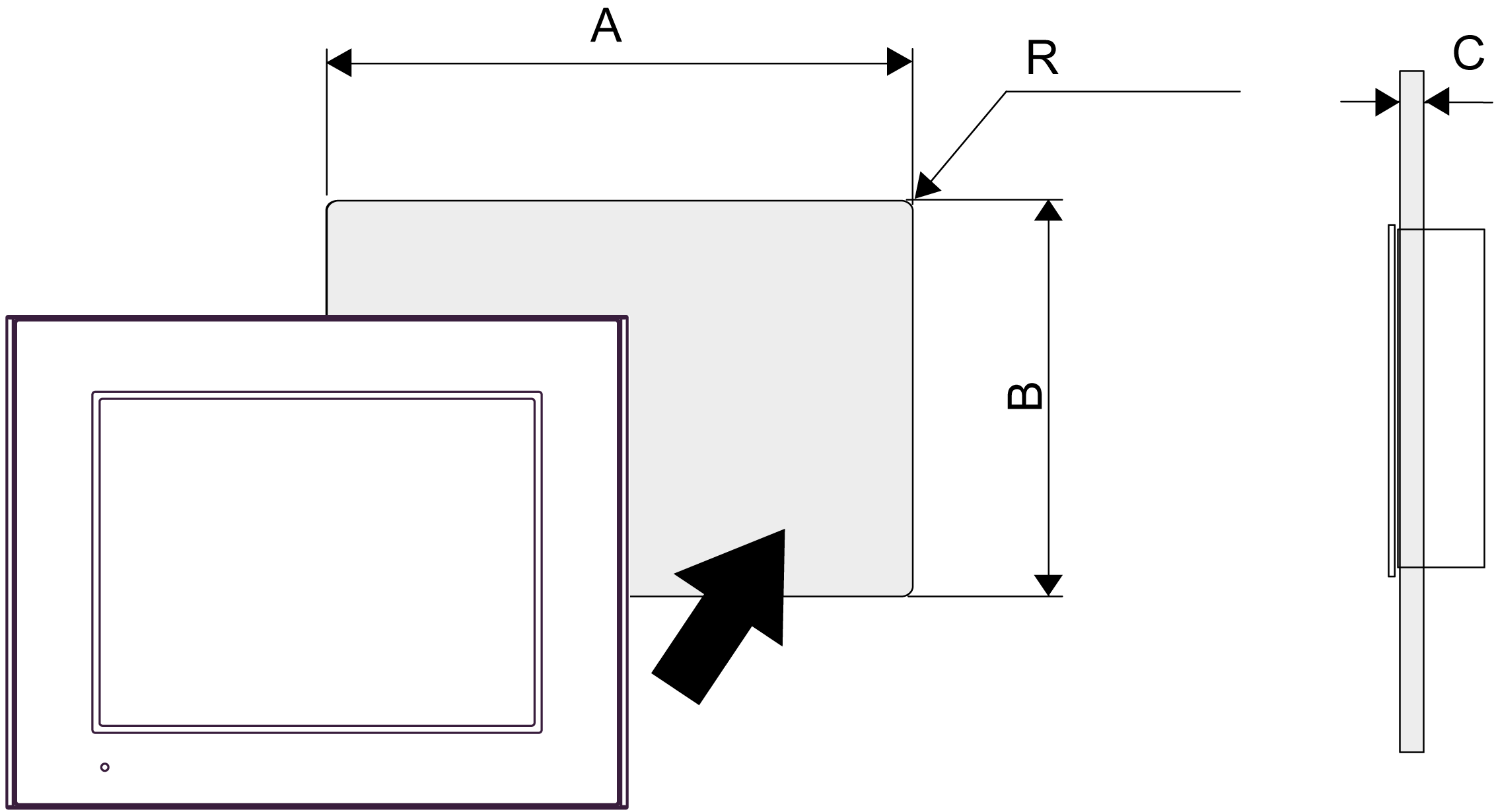

面板开孔尺寸

开一个面板开孔并从正面将  面板 插入开口 。





注意： 在设计面板开孔之前，请参阅安装。

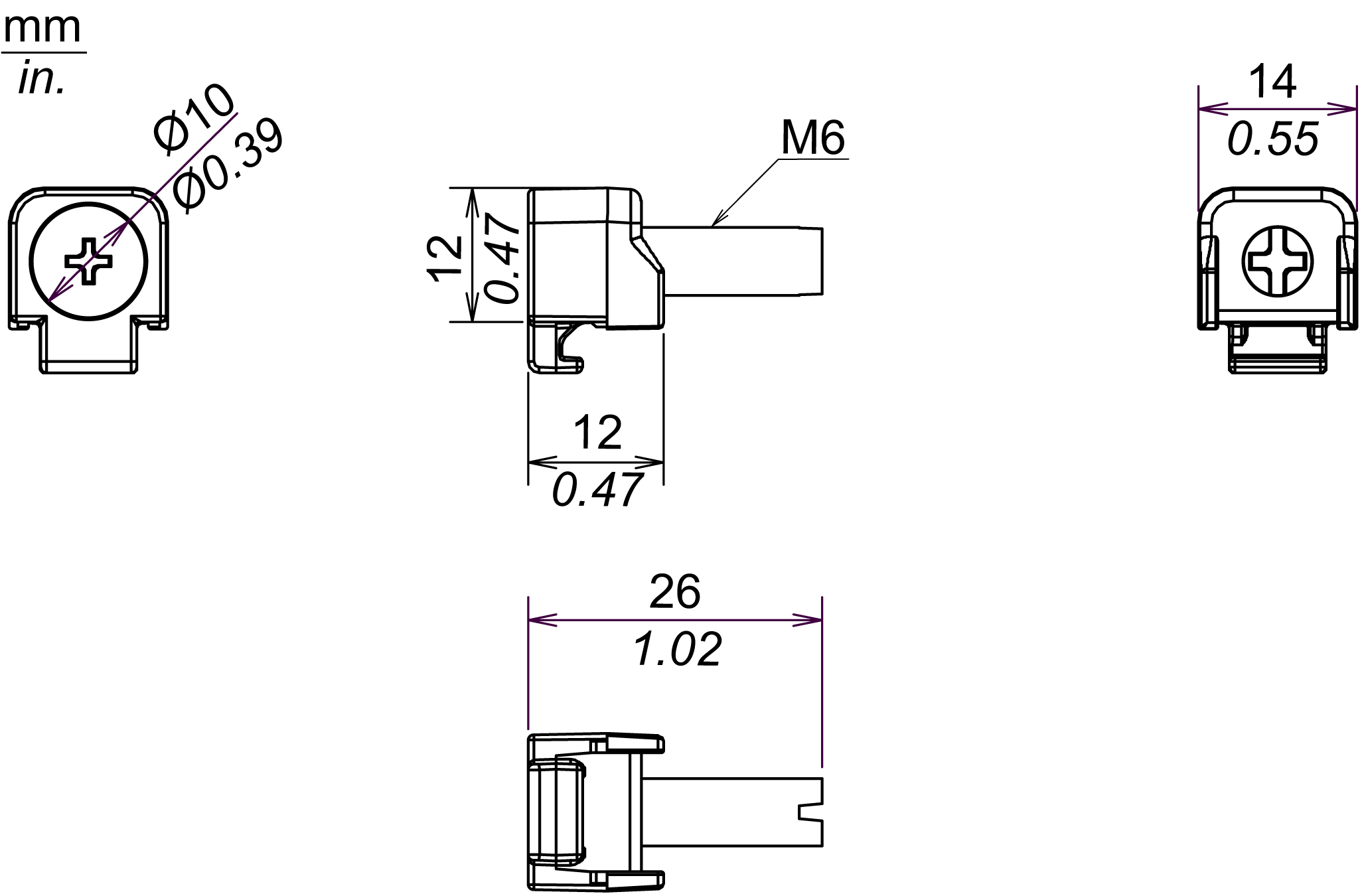

安装扣件尺寸
