概述
TM241CE••• 都配有以太网通讯端口。

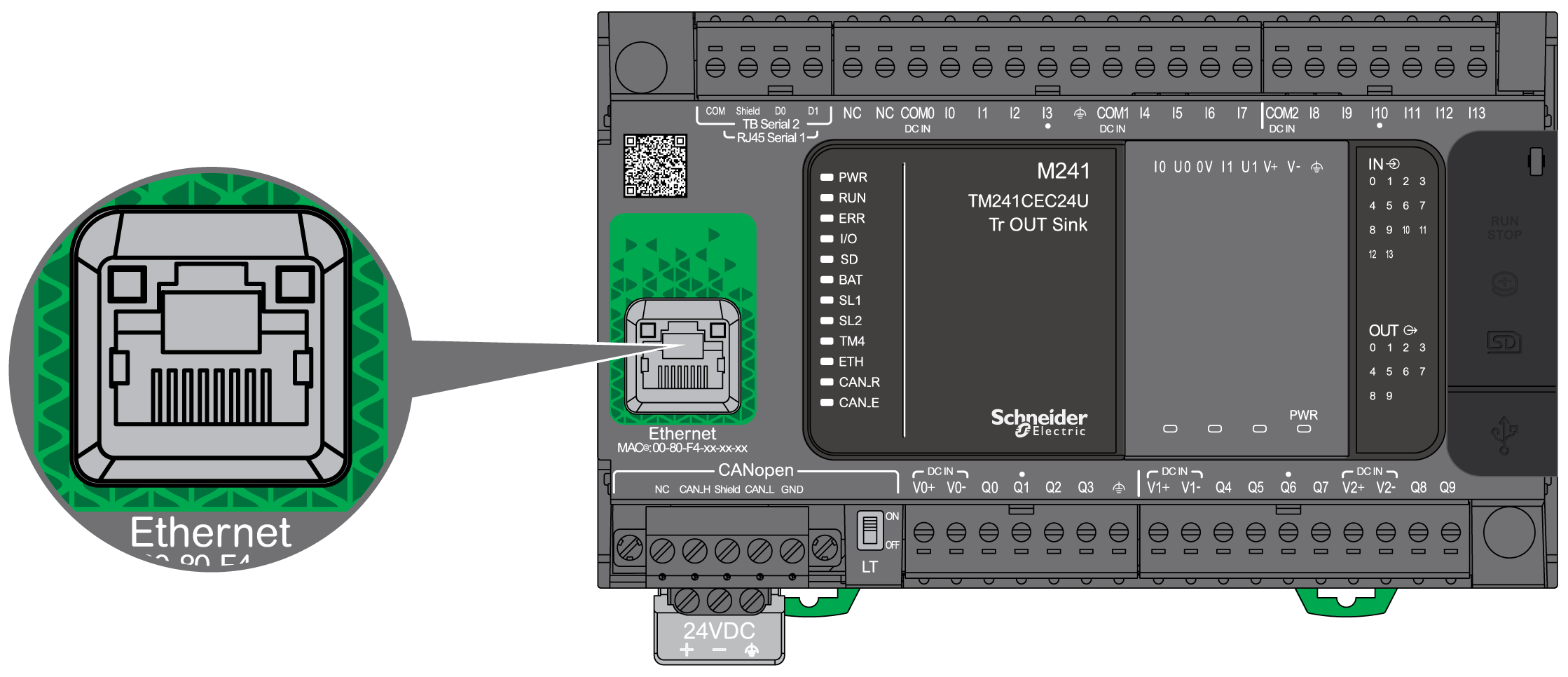

下图显示控制器上以太网端口的位置：
特性
下表描述了以太网特性：
|
特性
|
描述
|
|
功能
|
Modbus TCP/IP
|
|
连接器类型
|
RJ45
|
|
自动协商
|
从 10 Mbps 半双工到 100 Mbps 全双工
|
|
电缆类型
|
屏蔽
|
|
自动交叉检测
|
有
|

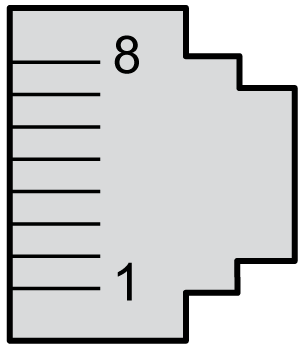

引脚定义
下表描述了 RJ45 以太网连接器引脚：
|
引脚编号
|
信号
|
|
1
|
TD+
|
|
2
|
TD-
|
|
3
|
RD+
|
|
4
|
-
|
|
5
|
-
|
|
6
|
RD-
|
|
7
|
-
|
|
8
|
-
|
注： 控制器支持 MDI/MDIX 自动交叉电缆功能。无需使用专用的 Ethernet 交叉电缆来将设备直接连接到此端口（此连接无需 Ethernet 集线器或交换机）。
注： 每秒检测 Ethernet 电缆是否断开。如果断开时间很短（< 1 秒），网络状态可能不会指示断开。

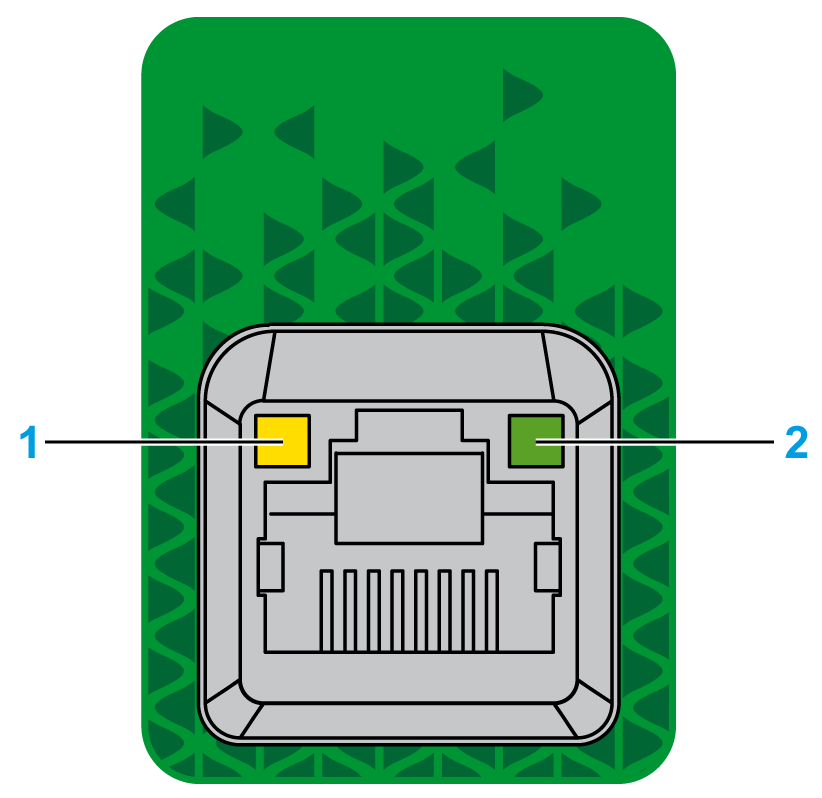

状态 LED
下表描述了以太网状态 LED：
|
标签
|
描述
|
LED
|
|
颜色
|
状态
|
描述
|
|
1
|
以太网链路/速度
|
绿色/黄色
|
熄灭
|
无链接
|
|
黄色常亮
|
链路速率为 10 Mbps
|
|
稳定绿色
|
链路速率为 100 Mbps
|
|
2
|
以太网活动
|
绿色
|
熄灭
|
无活动且无链路
|
|
亮起
|
检测到链路，但没有活动
|
|
闪烁
|
正在传输或接收数据
|
