脉冲发生器嵌入式功能

概述

M241 提供的脉冲发生嵌入式功能包括：

PTO	PTO（脉冲串输出）实现的数字技术可以精确定位电机驱动器的开环控制。
PWM	PWM（脉冲宽度调制）功能可以在专用输出上生成具有可调占空比和频率的可编程方波信号。
FreqGen	FreqGen（频率发生器）功能可以在专用输出通道上生成具有固定占空比 (50%) 的方波信号。

按照以下步骤，访问脉冲发生器配置窗口：

步骤	操作

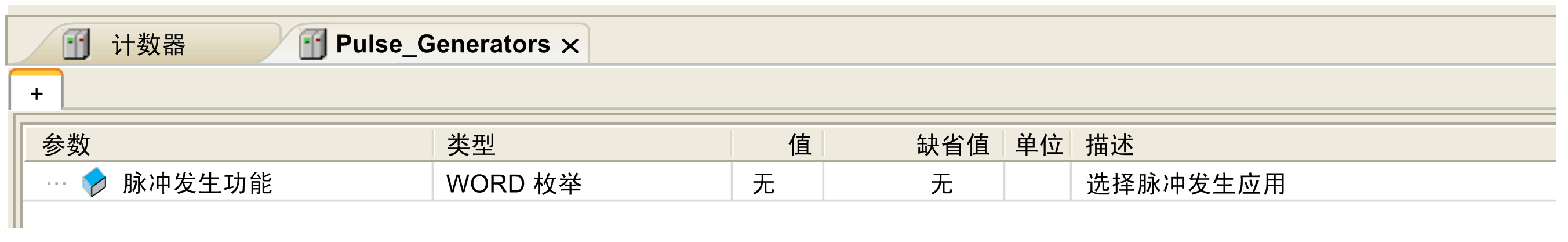

1	在设备树上双击脉冲发生器。将显示“脉冲发生功能”窗口。
2	双击值，然后选择要分配的脉冲发生器功能类型。

步骤

操作

1

在设备树上双击脉冲发生器。

将显示“脉冲发生功能”窗口。

2

双击值，然后选择要分配的脉冲发生器功能类型。

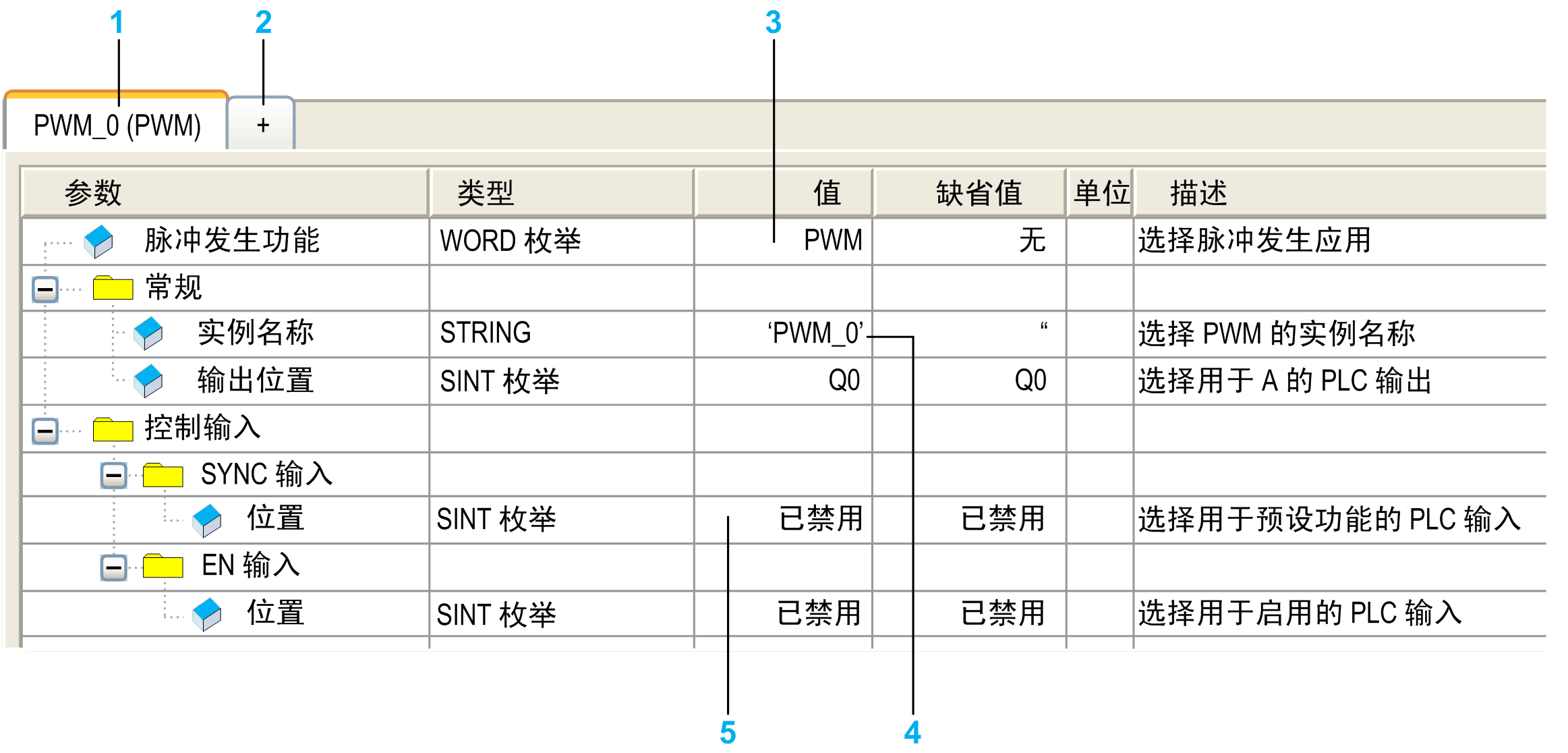

下图显示了用于配置 PTO、PWM 或 FreqGen 功能的脉冲发生器配置窗口的示例：

下表介绍脉冲发生器配置窗口的各个区域：

编号	描述
1	功能的实例名称以及当前配置的脉冲发生器功能类型。
2	单击 + 可配置脉冲发生器功能的新实例。
3	双击值列可显示可用的脉冲发生器功能类型的列表。
4	双击实例名称值可编辑功能的实例名称。 EcoStruxure Machine Expert 会自动提供实例名称。可以编辑实例名称参数，并且此参数可用于定义实例名称。但是，无论实例名称是软件定义还是用户定义，都请使用相同实例名称作为处理计数器的功能块的输入，如计数器编辑器中所定义。
5	通过从列表中选择参数值，来配置每个参数，以访问其设置。可用的参数取决于所选择的参数类型。
