OPC UA 服务器符号配置

简介

符号是与 OPC UA 客户端共享的数据项目。符号通过应用程序中所使用的所有 IEC 变量的列表选择。之后，作为应用程序下载的一部分，选择的符号将发送到逻辑控制器。

每个符号分配有唯一标识符。由于某些客户端类型有可能要求特定格式，因此，可将标识符配置为字符串格式或数字格式。

下表对比了 IEC 变量基本类型与 OPC UA 数据类型：

位存储器变量 (%MX) 不可选择。除 IEC 基本数据类型之外，OPC UA 服务器还可以显示来自 IEC 符号的 OPC UA 变量，这些变量包含以下复数类型：

显示变量列表：

步骤	操作
1	在应用程序树选项卡上，右键单击应用程序，然后选择添加对象 > OPC UA 符号配置。结果：显示 OPC UA 符号。逻辑控制器启动 OPC UA 服务器。
2	单击 Add。

步骤

操作

1

在应用程序树选项卡上，右键单击应用程序，然后选择添加对象 > OPC UA 符号配置。

结果：显示 OPC UA 符号。逻辑控制器启动 OPC UA 服务器。

2

单击 Add。

注： IEC 对象 %MX、%IX、%QX 不可直接访问。要访问 IEC 对象，您必须先将它们的内容分组到已定位的寄存器中（请参阅重新定位表）。

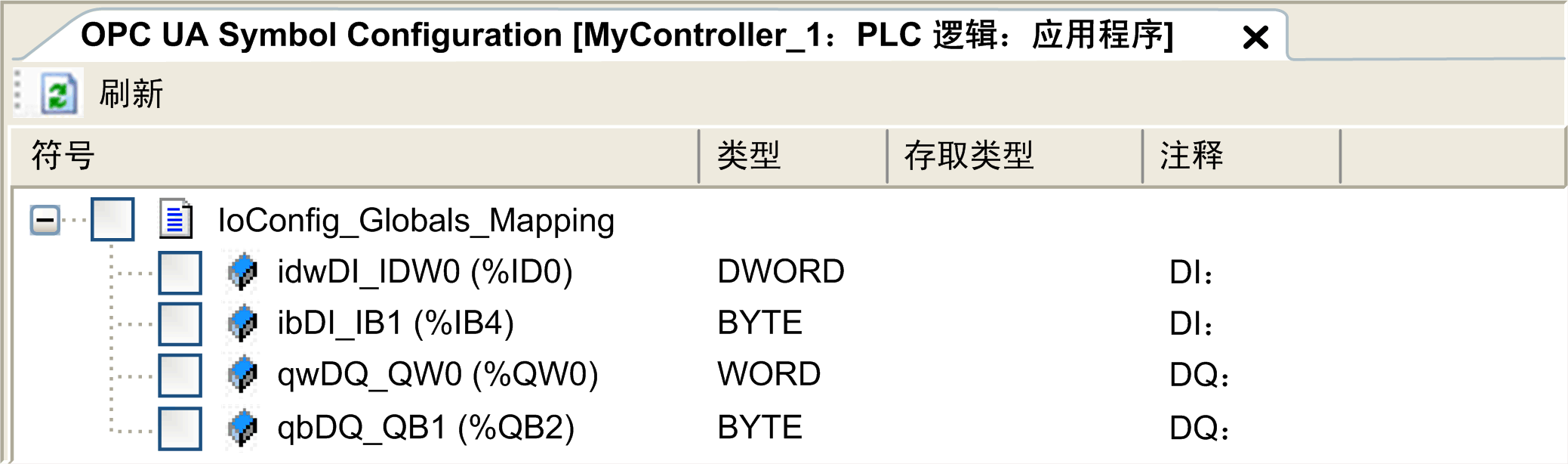

OPC UA 符号窗口显示用于作为符号选择的变量：

选择 IoConfig_Globals_Mapping 以选择所有可用变量。否则，选择要与 OPC UA 客户端共享的单个符号。最多可选择 1000 个符号。

每个符号具有下列属性：

名称	描述
符号	变量名称，后面是变量地址。
类型	变量的数据类型。
存取类型	反复单击可切换符号的访问权限：只读 ()（缺省）只写 () 读/写 () 注：单击 IoConfig_Globals_Mapping 的存取类型列立即设置所有符号的访问权限。
注释	可选注释。

单击刷新更新可用变量列表。
