Ethernet服务

IP 路由

IP 路由子选项卡让您能够配置控制器中的 IP 路由。

参数启用 IP 转发可调用在 TM4ES4 以太网模块的配置页上已设置或未设置的选项（此选项在嵌入式以太网端口上不可用）。

禁用后，通讯不会在网络之间传送。不再能够通过控制网络及相关功能（如 Web 页面、通过 DTM 访问或调试设备、EcoStruxure Machine Expert - Safety 等）访问设备网络上的设备。

M241 Logic Controller 最多可以有 2 个 Ethernet 接口。必须使用路由表，才能与连接到不同 Ethernet 接口的远程网络通讯。网关是用于连接到远程网络的 IP 地址，需要位于控制器的本地网络中。

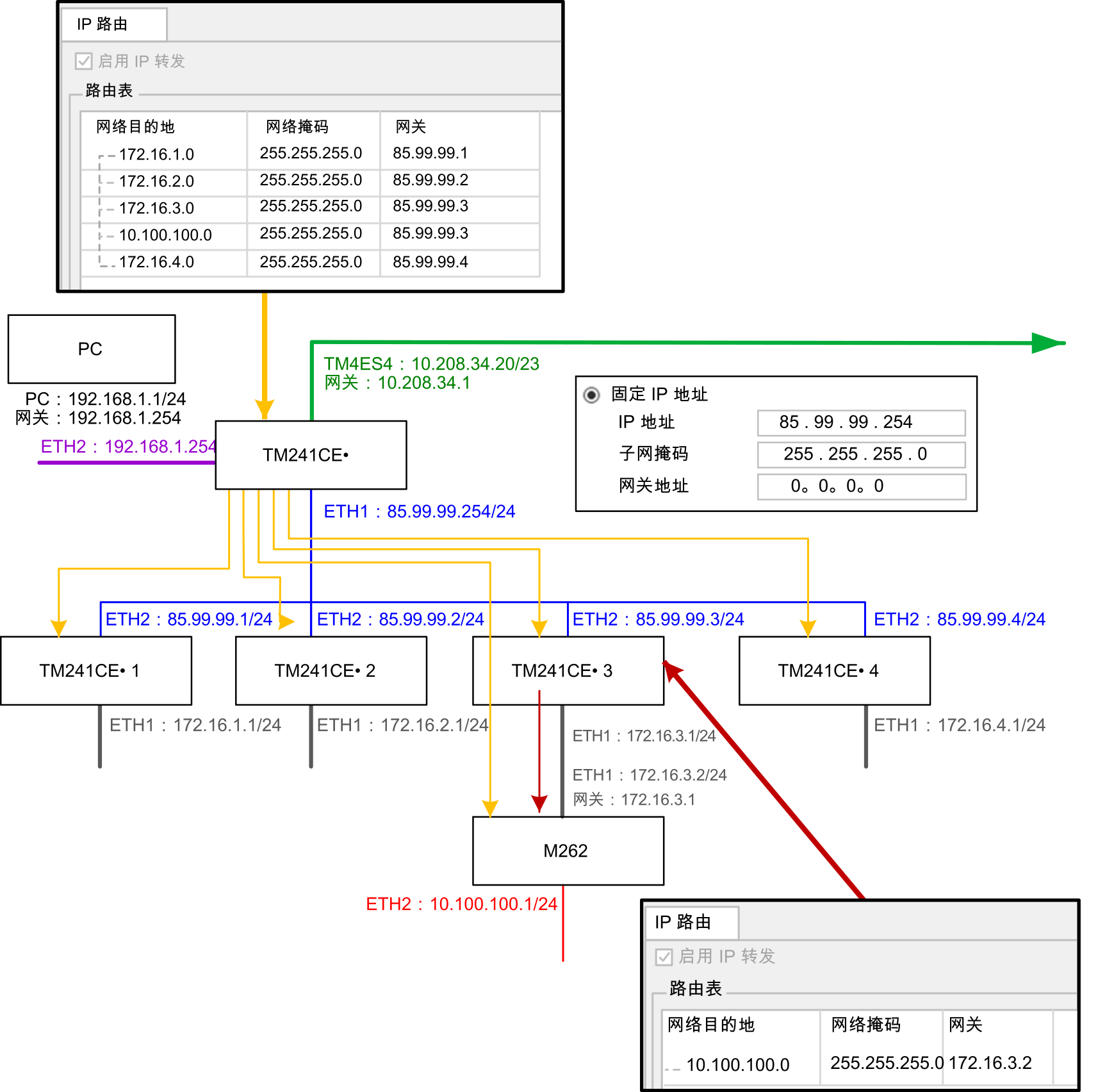

下图是示例性网络，其最后两行设备（灰色和红色）需要添加到路由表中：

使用路由表管理 IP 转发。

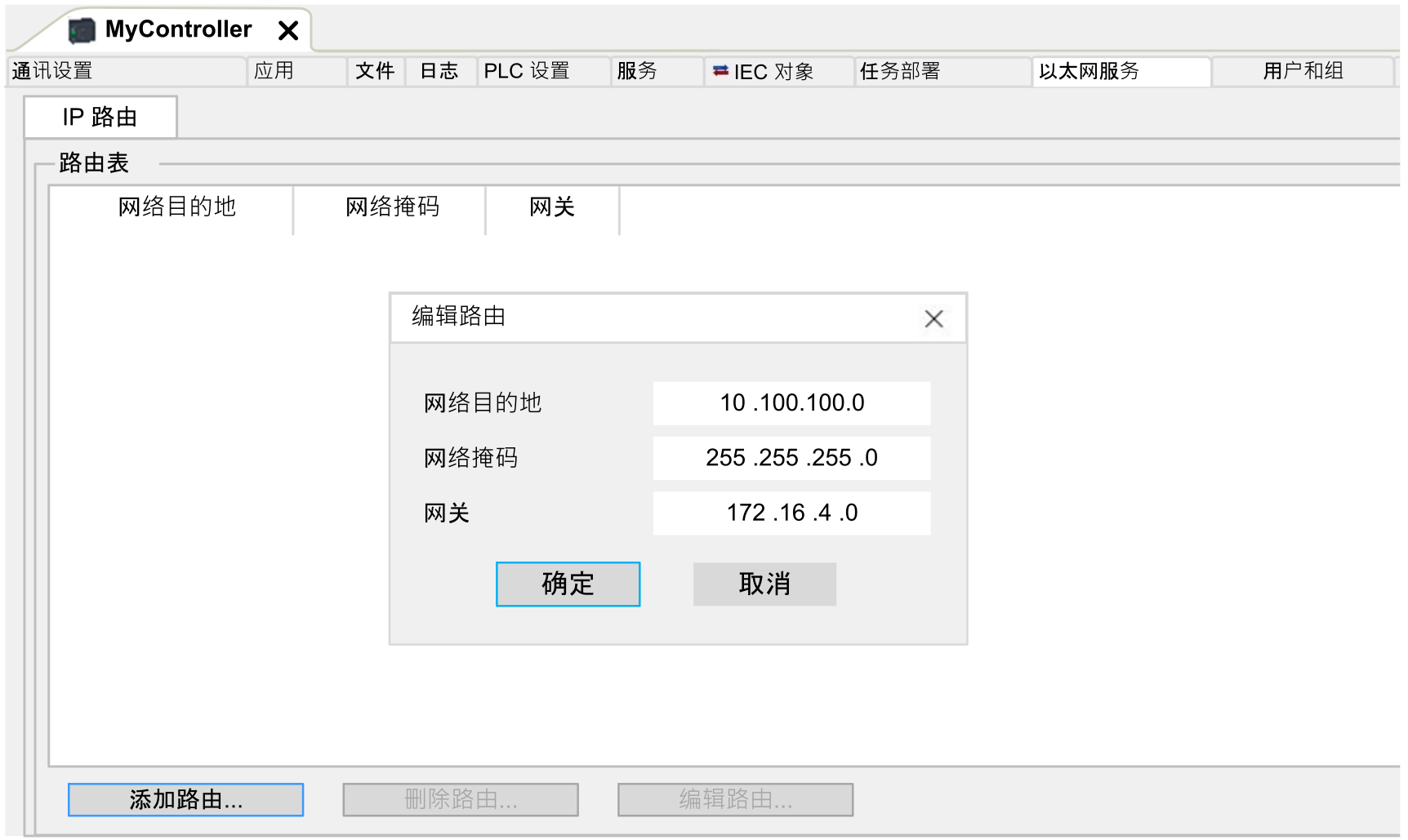

如要添加路由，请双击我的控制器，然后单击 Ethernet 服务 > IP 路由 > 添加路由。

出于网络安全原因，缺省禁用了 TCP/IP 转发。因此，如要通过控制器访问设备，必须手动启用 TCP/IP 转发。但如果不采取额外措施来保护企业安全，这种做法可能使网络面临攻击威胁。此外，还可能违背相关的网络安全法律法规。

 警告
未经身份验证的访问以及由此而致的网络入侵。
  • 在工业网络上启用 TCP/IP 转发时，请严格遵循网络安全和/或个人数据方面的一切相关的国家、地区和当地法律法规。
  • 将工业网络与公司内部的其他网络隔离。
  • 使用防火墙、VPN 或其他经证实的安全措施，防止意外访问任何网络。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
