实时时钟 (RTC)

概述

M251 Logic Controller 包含 RTC，不仅能提供系统日期和时间信息，而且还支持需要实时时钟的相关功能。为了在断电时仍能计时，需要非充电式电池（请参见下面的参考）。控制器前面板上的电池 LED 指示电池电量已耗尽或没有电池。

下表演示如何管理 RTC 漂移：

RTC 特性	描述
RTC 漂移	在 25 °C (77 °F) 的条件下，如果用户不进行校准，则每月漂移小于 60 秒

控制器配有一个电池。

如果发生断电，备用电池可保持控制器 RTC 正常。

下表显示了电池的特性：

特性	描述
用途	出现瞬时断电时，该电池将为 RTC 供电。
备用电池寿命	在最高温度 25 °C (77 °F) 的条件下至少可以使用 2 年。温度越高，备用时间越短。
电池监控	是
可替换性	是
控制器电池类型	锂氟化碳电池，类型 Panasonic BR2032

锂电池由于其放电缓慢和较长的寿命而成为首选，但它会对操作人员、设备和环境产生危害，因此必须妥善处理。

危险
	存在爆炸、火灾或化学燃烧危险请用同类电池进行更换。请遵循电池生产商的所有使用说明。丢弃设备之前，请卸除所有可更换的电池。请循环利用或妥善处理用过的电池。防止电池发生任何可能的短路。请勿充电、拆卸、加热至 100 °C (212 °F) 以上或焚烧电池。请务必用手或绝缘工具卸除或更换电池。在插入和连接新电池时，请注意极性的正确放置。未按说明操作将导致人身伤亡等严重后果。

危险

存在爆炸、火灾或化学燃烧危险

未按说明操作将导致人身伤亡等严重后果。

要安装或更换电池，请按以下步骤操作：

步骤	操作
1	拔下控制器的电源。

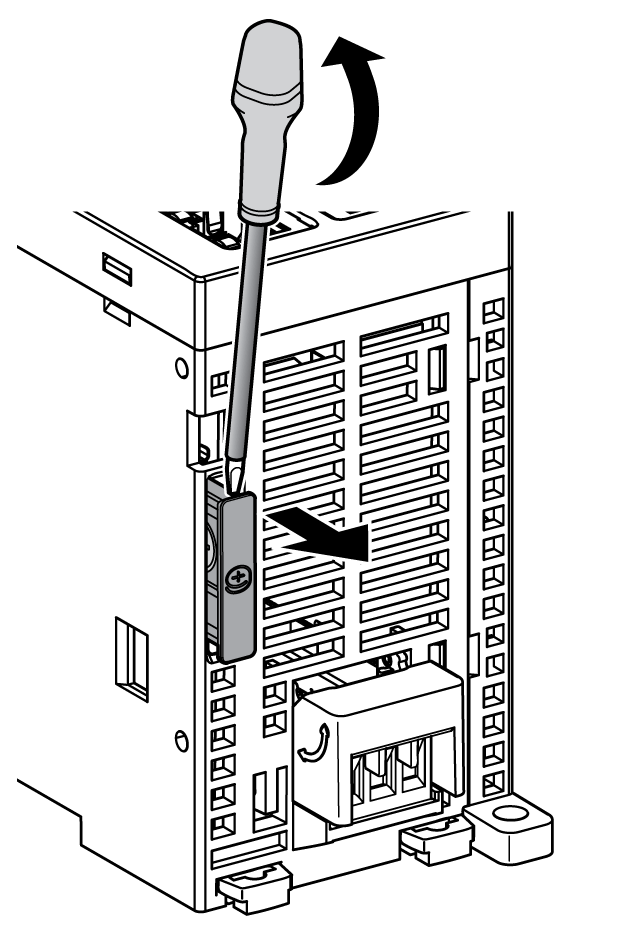

2	用绝缘螺丝刀拉出电池座。
3	将电池座从控制器中滑出。

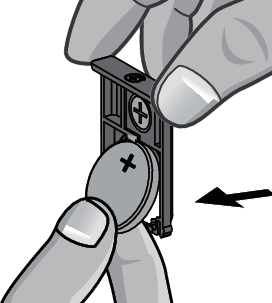

4	从电池座中取出电池。

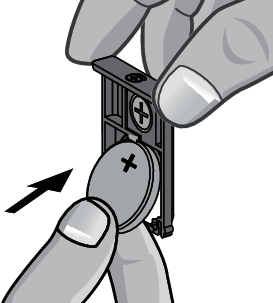

5	按照电池上的极性标记，将新电池插入电池座。

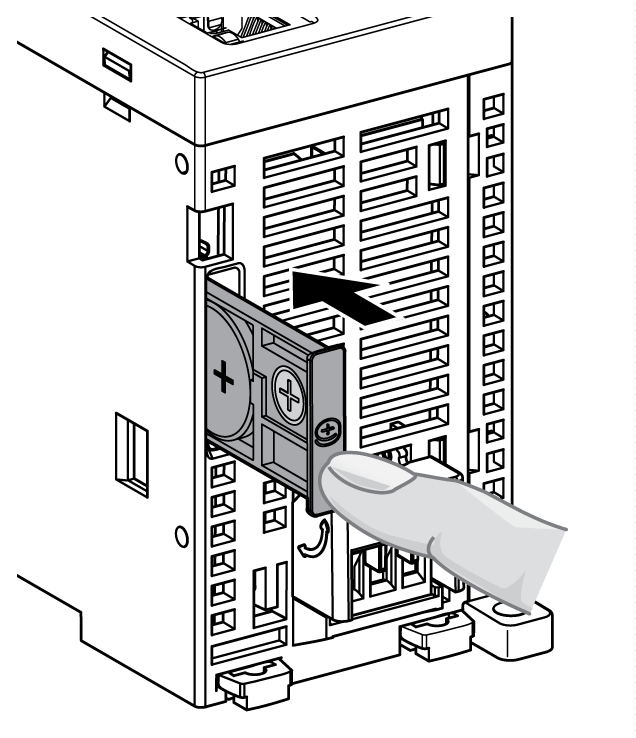

6	滑入控制器的电池座，确认闩锁卡入到位。
7	打开 M251 Logic Controller 的电源。
8	设置内部时钟。有关内部时钟的更多详细信息，请参阅 M251 Logic Controller 编程指南。

注：更换的控制器电池若不是本文档中指定的类型，可能会带来火灾或爆炸的风险。

警告
	选用不适当的电池会导致火灾或爆炸请仅用同类电池（松下 BR2032）进行更换。未按说明操作可能导致人身伤亡或设备损坏等严重后果。
