ASCII 管理器

简介

ASCII 管理器用在串行线路上，用于通过简单设备传输和/或接收数据。

要将 ASCII 管理器添加到控制器，请在硬件目录中选择 ASCII 管理器，将其拖到设备树，然后将其放到一个突出显示的节点上。

有关将设备添加到项目的更多信息，请参阅：

• 使用硬件目录

• 使用上下文菜单或加号按钮

要配置控制器的 ASCII 管理器，请双击设备树中的 ASCII 管理器。

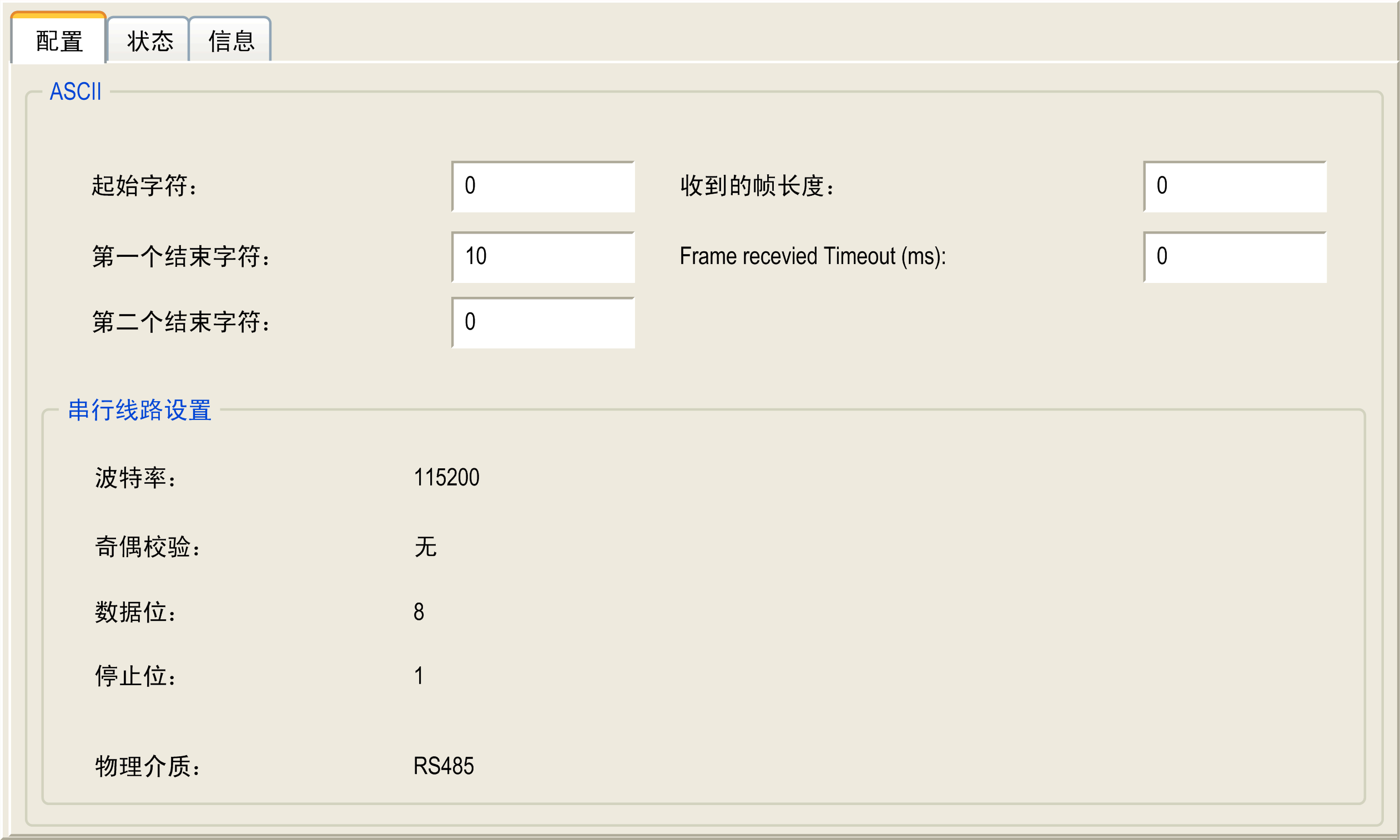

ASCII 管理器配置窗口随即显示，如下所示：

如下表所述设置参数：

参数	描述
起始字符	如果为 0，则帧中不使用起始字符。否则，将在接收模式下使用相应的 ASCII 字符检测帧的开头。在发送模式下，此字符将添加到帧的开头。
第一个结束字符	如果为 0，则帧中不使用第一个结束字符。否则，将在接收模式下使用相应的 ASCII 字符检测帧的结尾。在发送模式下，此字符将添加到帧的结尾。
第二个结束字符	如果为 0，则帧中不使用第二个结束字符。否则，将在接收模式下使用相应的 ASCII 字符检测帧的结尾。在发送模式下，此字符将添加到帧的结尾。
收到的帧长度	如果为 0，则不使用此参数。此参数使系统可以在控制器收到指定的字符数后推断接收的帧结尾。注：此参数不能与帧收到超时（毫秒）同时使用。
帧收到超时（毫秒）	如果为 0，则不使用此参数。使用此参数可以使系统在无收发时间达到指定毫秒数后，推断接收的帧的结束。
串行线路设置	串行线路配置窗口中指定的参数。

注：如果使用多个帧终止条件，则第一个为 TRUE 的条件会终止交换。

要向 ASCII 管理器添加调制解调器，请参阅将调制解调器添加到管理器。
