简介
以下部分介绍可用于您的程序的各种任务类型，并介绍了任务类型的特性。
循环任务

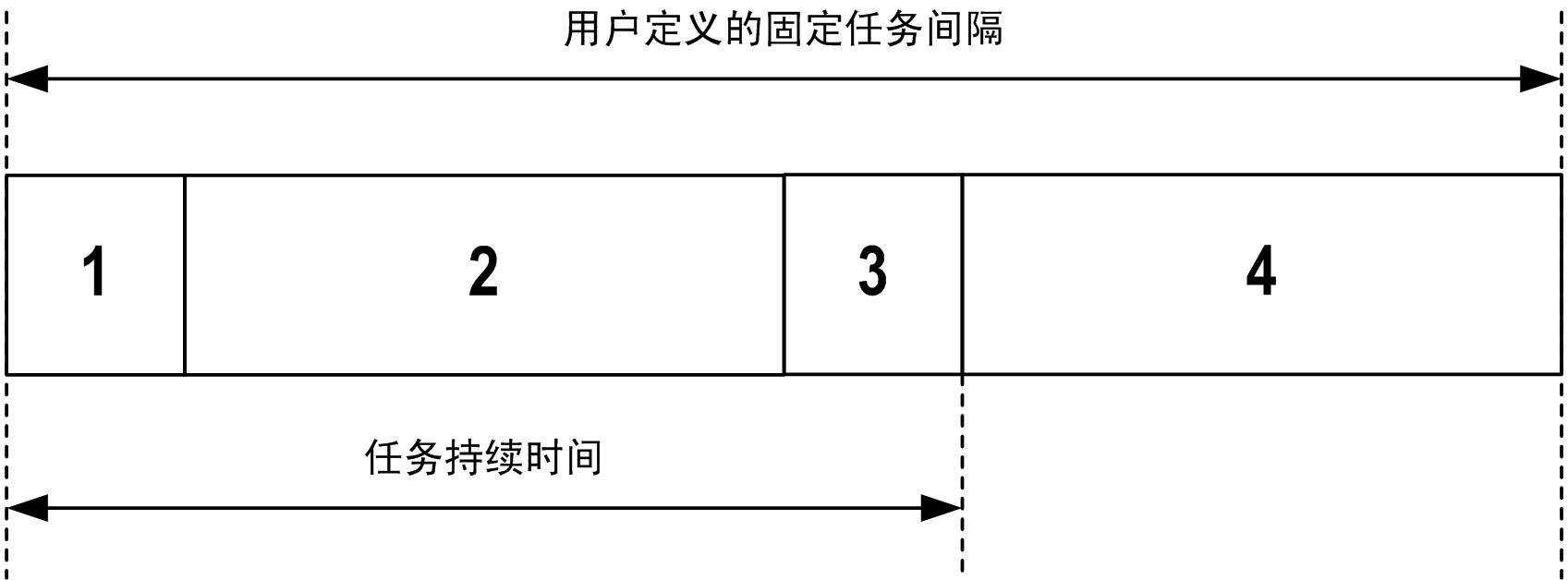

使用循环任务“配置”子选项卡的“类型”部分中的“间隔”设置，为该任务指定固定循环时间。每个循环任务类型的执行方式如下：
|
1.
|
读取输入：将物理输入状态写入 %I 输入内存变量，并执行其他系统操作。
|
|
2.
|
任务处理：处理任务中定义的用户代码（POU 等）。在此操作期间，%Q 输出内存变量会根据应用程序指令进行更新，但尚未写入物理输出。
|
|
3.
|
写入输出：%Q 输出内存变量使用已定义的输出强制进行修改；但是，物理输出的写入取决于输出类型和所使用的指令。
有关定义总线循环任务的 有关详细信息，请参阅“EcoStruxure Machine Expert 编程指南”和 PLC 设置。
|
|
4.
|
剩余间隔时间：控制器固件执行系统处理和其他较低优先级的任务。
|
注： 如果为某个循环任务定义的周期过短，则该任务会在写入输出后立即重复，而不会执行其他较低优先级的任务或任何系统处理。这将会影响所有任务的执行并导致控制器超过系统警戒时钟限制，从而导致系统警戒时钟异常。
注： 将任务循环时间设为小于 3 毫秒的值时，在试运行期间，应首先通过“任务监控”屏幕监控实际的任务持续时间，以确保它一直低于配置的任务循环时间。如果超出配置的时间，则可能无法遵守任务循环，从而导致任务循环警戒时钟超时，控制器转换到 HALT 状态。为避免此条件到达特定的程度，将任务循环时间设为小于 3 毫秒的值时，对于任意给定的循环强加 +1 毫秒的实时限制，这样，计算的循环时间会稍微超出配置的循环时间。
注： 使用 和 函数通过应用程序获取和设置循环任务间隔。（有关详细信息，请参阅“EcoStruxure Machine Expert- 管理循环任务间隔 - Toolbox_Advance 库指南”。）
自由运行任务

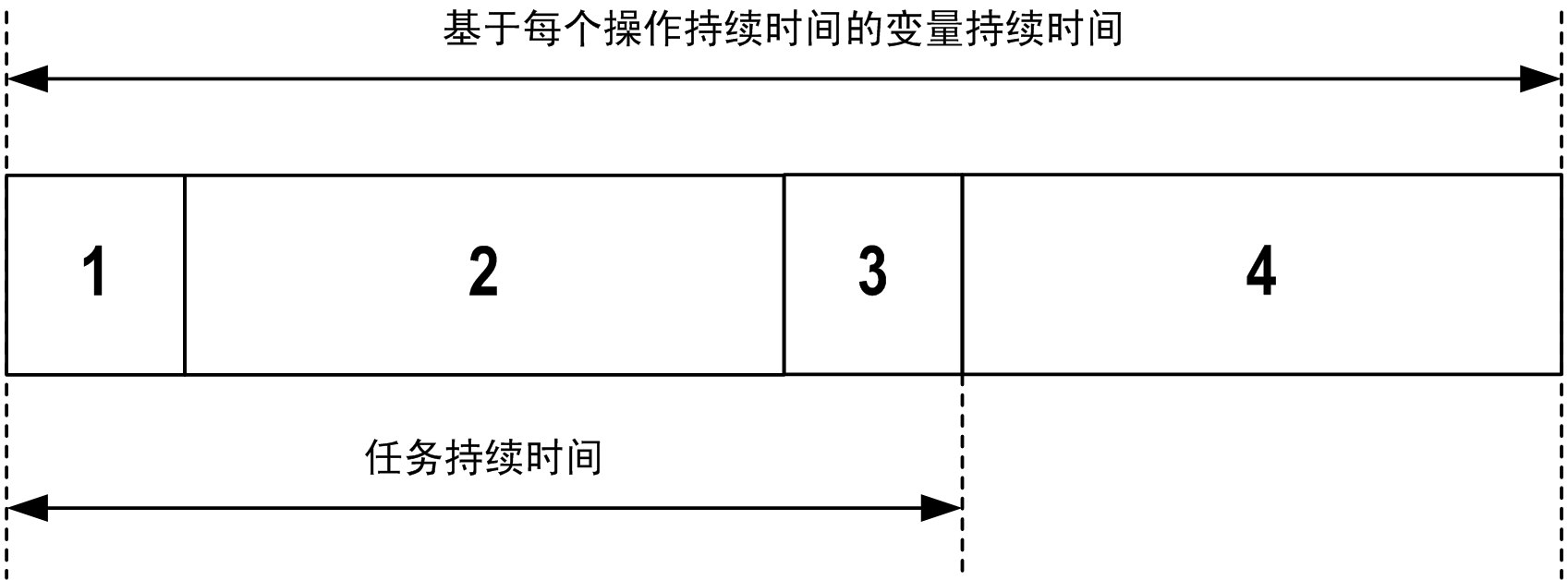

自由运行任务没有固定持续时间。在自由运行模式下，每个任务扫描都在前一个扫描完成时以及短时间系统处理后开始。每个自由运行任务类型的执行方式如下：
|
1.
|
读取输入：将物理输入状态写入 %I 输入内存变量，并执行其他系统操作。
|
|
2.
|
任务处理：处理任务中定义的用户代码（POU 等）。在此操作期间，%Q 输出内存变量会根据应用程序指令进行更新，但尚未写入物理输出。
|
|
3.
|
写入输出：%Q 输出内存变量使用已定义的输出强制进行修改；但是，物理输出的写入取决于输出类型和所使用的指令。
有关定义总线循环任务的 有关详细信息，请参阅“EcoStruxure Machine Expert 编程指南”和 PLC 设置。
|
|
4.
|
系统处理：控制器固件执行系统处理和其他较低优先级的任务（例如：HTTP 管理、以太网管理、参数管理）。
|
事件任务
此类型的任务由事件驱动，并由程序变量启动。除非有更高优先级的任务先于事件任务执行，否则事件任务在与触发事件关联的布尔变量的上升沿启动。在此情况下，事件任务会根据任务优先级分配的指示启动。
例如，如果您已经定义一个称为 my_Var 的变量并且要将其分配给某个事件，请执行以下步骤：
|
步骤
|
操作
|
|
1
|
双击中的。
|
|
2
|
从选项卡的列表中选择。
|
|
3
|
单击字段右侧的按钮  。
结果：窗口随即显示。
|
|
4
|
在对话框的树中导航，查找并分配 my_Var 变量。
|
注： 当以过高的频率触发事件任务时，控制器将进入 HALT 状态（异常）。事件的最大可接受速率是每毫秒 6 个事件。如果以高于此的频率触发事件任务，应用程序日志页面将记录消息 'ISR Count Exceeded'。
外部事件任务
此类型的任务由事件驱动，并通过检测到硬件或硬件相关的功能事件而启动。除非有更高优先级的任务先于外部事件任务执行，否则它会在事件发生时启动。在此情况下，外部事件任务会根据任务优先级分配的指示启动。
外部事件任务与 CAN 同步事件相关联。要将 事件与某个外部事件任务关联，请从选项卡的下拉列表中选择事件任务。
注： CAN 同步是特定事件对象，取决于 配置。
