TM5SPS1 简介

TM5SPS1 简介

主要特性

TM5SPS1 配电模块为 24 Vdc I/O 电源段供电。

下表描述了 TM5SPS1 电子模块的主要特性：

主要特性
24 Vdc I/O 电源段上供应的最大电流	10000 mA
生成的 TM5 电源总线电流	无

订购信息

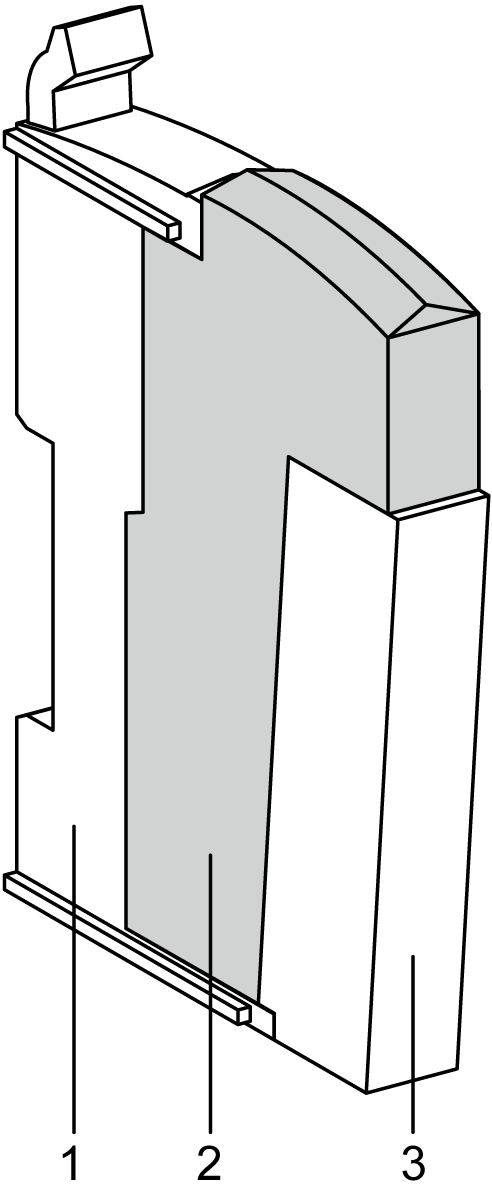

下面的图和表提供用于创建具有 TM5SPS1 电子模块的片段的型号：


编号

型号

描述

颜色

1

TM5ACBM01R

或者

TM5ACBM05R

总线基板 24 Vdc I/O 电源段，左侧隔离

带有地址设置的总线基板 24 Vdc I/O 电源段，左侧隔离

灰色

灰色

2

TM5SPS1

电子模块

灰色

3

TM5ACTB12PS

端子块，12 针

灰色

注意：有关详细信息，请参阅 TM5 总线基板和端子块。

状态 LED

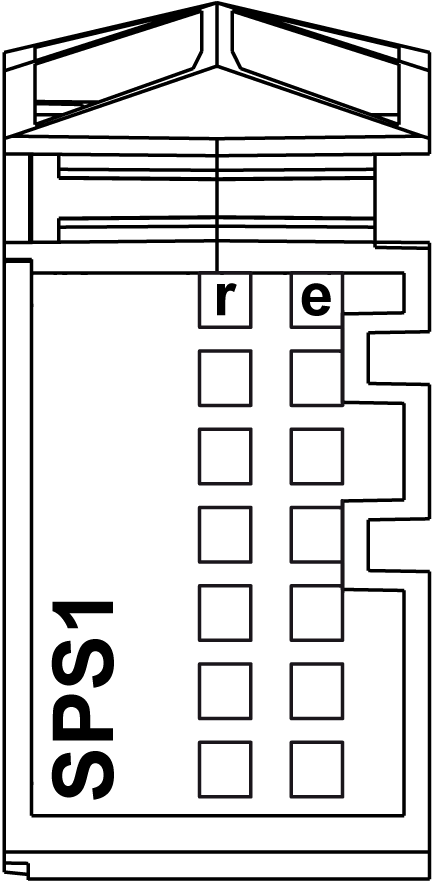

下图显示 TM5SPS1 状态 LED：


下表介绍了 TM5SPS1 状态 LED：

LED 指示灯	颜色	状态	描述
r	绿色	熄灭	未连接电源
		一次闪烁	复位状态
		闪烁	预操作状态
		亮起	运行状态
e	红色	熄灭	正常或模块未连接
e	红色	两次闪烁	表示以下情况之一： o通过外部电源供电的 24 Vdc I/O 电源段电压过低。 o通过外部电源供电的 TM5 电源总线电压过低。
e+r	红色常亮/绿色一次闪烁		无效固件
