概述
TM3AQ4（螺钉）和 TM3AQ4G（弹簧）模拟量扩展模块：
-
4 通道 12 位（电压，电流）
-
可插拔螺钉或弹簧端子块
Model Name
TM3AQ4 / TM3AQ4G 扩展模块可能带有model name，分别为 TM3AQ4-B / TM3AQ4G-B。
注： model name取决于生产现场，不影响模块特性。
主要特性
|
特性
|
值
|
|
输出通道数
|
4 路输出
|
|
额定电源
|
24 Vdc
|
|
信号类型
|
电压
|
电流
|
|
输出范围
|
0...10 Vdc
-10...+10 Vdc
|
0...20 mA
4...20 mA
|
|
分辨率
|
12 位或 11 位 + 符号
|
|
连接类型
|
TM3AQ4
|
可插拔螺钉端子块
|
|
TM3AQ4G
|
可插拔卡簧端子块
|
|
电缆类型和长度
|
类型
|
屏蔽双绞线
|
|
长度
|
最长 30 米（98 英尺）
|
|
重量
|
TM3AQ4
|
115 克（4.05 盎司）
|
|
TM3AQ4G
|
100 克（3.52 盎司）
|
状态 LED

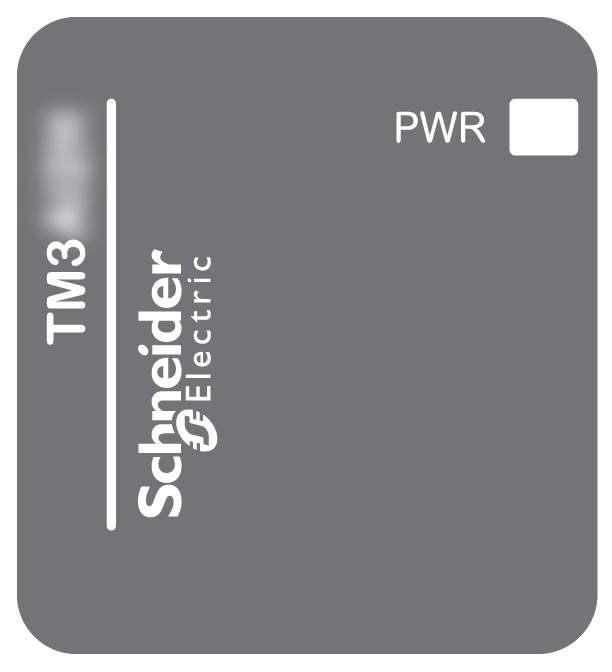

下表介绍状态 LED：
|
LED
|
颜色
|
状态
|
描述
|
|
PWR
|
绿色
|
亮起
|
表示已接通 TM3 总线电源。
|
|
熄灭
|
表示已断开 TM3 总线电源。
|
