TM3AM6/TM3AM6G 接线图

简介

这些扩展模块具有用于连接输入、输出和电源的内置可插拔螺钉或卡簧端子块。

注：这些扩展模块不支持由回路供电的传感器。当接线用于电流时，模块不提供回路电源。

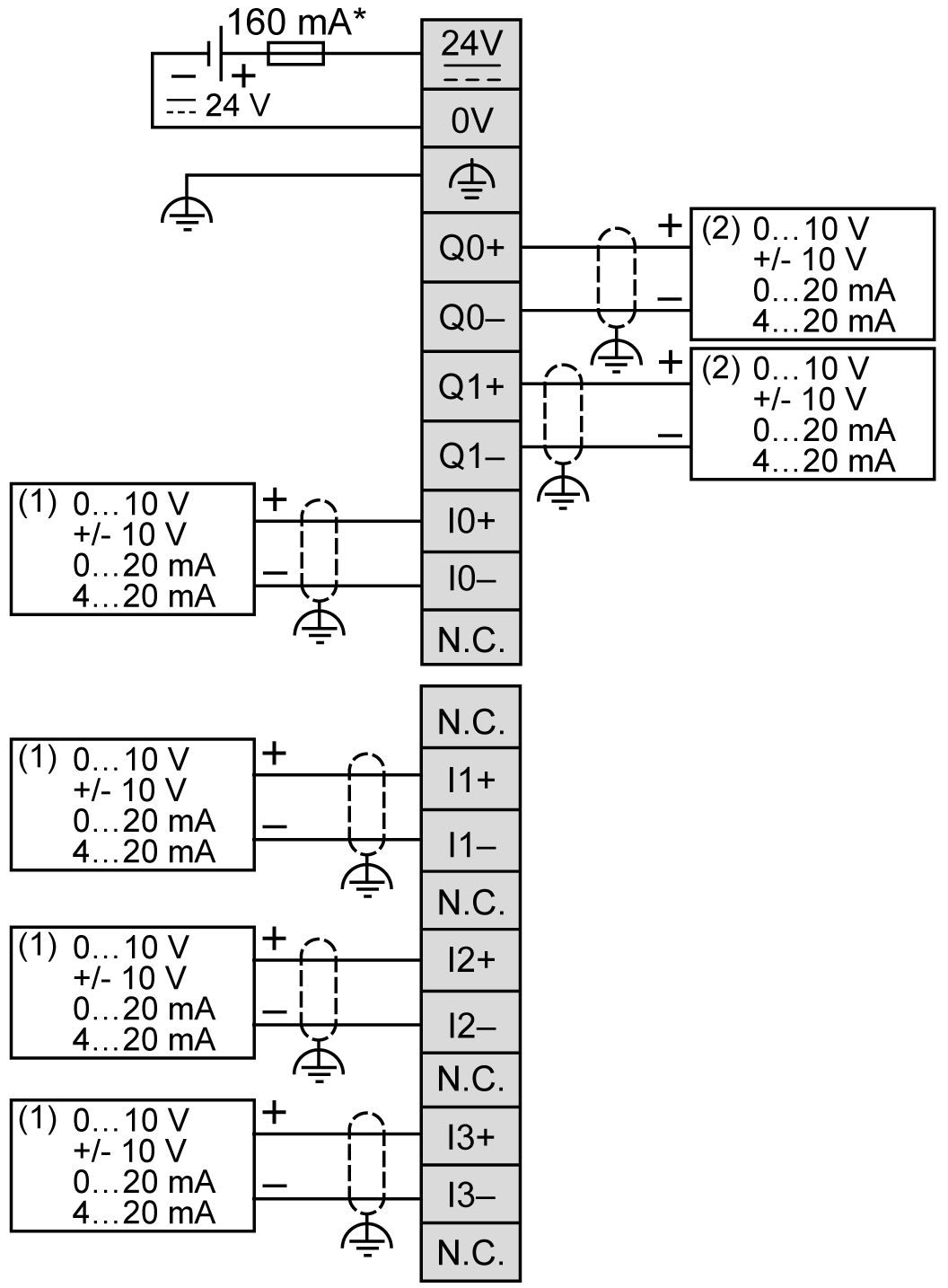

下图说明了输入与输出、传感器和执行器及其公共端之间的连接：

* T 型熔断器

(1) 电流/电压模拟量输出设备

(2) 电流/电压模拟量输入设备

警告
	意外的设备操作请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。未按说明操作可能导致人身伤亡或设备损坏等严重后果。
