TM3DM8R/TM3DM8RG 特性

简介

本节描述 TM3DM8R/TM3DM8RG 扩展模块的一般特性。

危险
	火灾危险仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。对于继电器输出 (2 A) 接线，请使用横截面积至少为 0.5 平方毫米 (AWG 20) 且额定温度至少为 80 °C (176 °F) 的导体。对于继电器输出接线 (7 A) 的通用接线，或者继电器输出接线大于 2 A 的通用接线，请使用横截面积至少为 1.0 平方毫米 (AWG 16) 且额定温度至少为 80 °C (176 °F) 的接线。未按说明操作将导致人身伤亡等严重后果。

危险

火灾危险

仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。
对于继电器输出 (2 A) 接线，请使用横截面积至少为 0.5 平方毫米 (AWG 20) 且额定温度至少为 80 °C (176 °F) 的导体。
对于继电器输出接线 (7 A) 的通用接线，或者继电器输出接线大于 2 A 的通用接线，请使用横截面积至少为 1.0 平方毫米 (AWG 16) 且额定温度至少为 80 °C (176 °F) 的接线。

未按说明操作将导致人身伤亡等严重后果。

警告
	意外的设备操作请勿超过环境和电气特性表中指定的任何额定值。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

尺寸

下图显示 TM3DM8R/TM3DM8RG 扩展模块的外部尺寸：

* 拔出卡扣后为 8.5 毫米（0.33 英寸）。

输入特性

下表描述了 TM3DM8R/TM3DM8RG 的输入特性：

特性		值
输入通道数		4 路输入
通道组数		1 个公共端用于 4 个通道
输入类型		类型 1 (IEC/EN 61131-2)
逻辑类型		漏极/源极
额定输入电压		24 Vdc
输入电压范围		0...28.8 Vdc
额定输入电流		7 mA
输入阻抗		3.4 kΩ
输入限制值	状态 1 时的电压	> 15 Vdc (15...28.8 Vdc)
	状态 0 时的电压	< 5 Vdc (0...5Vdc)
	状态 1 时的电流	> 2.5 mA
	状态 0 时的电流	< 1.0 mA
接通时间		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥ 2.0: 100 μs⁽²⁾
断开时间		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥ 2.0: 100 μs⁽²⁾
隔离	输入与内部逻辑之间	500 Vac
	输入组和输出组之间	1500 Vac
	在输入组之间	不适用
连接类型	TM3DM8R	可插拔螺钉端子块
连接类型	TM3DM8RG	可插拔卡簧端子块
连接器插入/拔出耐久性		超过 100 次
5 Vdc 内部总线上的最大电流		24 mA（所有输入与输出开启）
5 Vdc 内部总线上的最大电流		5 mA（所有输入与输出关闭）
24 Vdc 内部总线上的最大电流		20 mA（所有输入与输出开启）
24 Vdc 内部总线上的最大电流		0 mA（所有输入与输出关闭）
(1) SV 指的是印在产品标签上的版本。 (2) 范围取决于配置的滤波值。如果使用 EcoStruxure Machine Expert - Basic，请参阅 Modicon TM3 (EcoStruxure Machine Expert - Basic) 扩展模块配置 - 编程指南。如果使用 EcoStruxure Machine Expert，请参阅 Modicon TM3 扩展模块 - 编程指南。

输出特性

下表描述了 TM3DM8R/TM3DM8RG 的输出特性：

特性		值
输出通道数		4 路输出
通道组数		1 个公共端用于 4 个通道
输出类型		继电器
触点类型		NO（常开）
额定输出电压		24 Vdc，240 Vac
最大电压		30 Vdc，264 Vac
最小开关负载		10 mA 时 5 Vdc
额定输出电流		2 A
最大输出电流		每路输出 2 A
最大输出电流		每个公共端 7 A
最大输出频率		每分钟 20 次操作
接通时间		最大 10 ms
断开时间		最大 10 ms
触点电阻		最大 30 mΩ
机械寿命		2000 万次操作
电气寿命	电阻式负载下	请参见功率限制
电气寿命	电感式负载下	请参见功率限制
短路保护		否
隔离	输入与内部逻辑之间	500 Vac
	输入组和输出组之间	1500 Vac
	在输入组之间	不适用
连接类型	TM3DM8R	可插拔螺钉端子块
连接类型	TM3DM8RG	可插拔卡簧端子块
连接器插入/拔出耐久性		超过 100 次
5 Vdc 内部总线上的最大电流		24 mA（所有输入与输出开启）
5 Vdc 内部总线上的最大电流		5 mA（所有输入与输出关闭）
24 Vdc 内部总线上的最大电流		20 mA（所有输入与输出开启）
24 Vdc 内部总线上的最大电流		0 mA（所有输入与输出关闭）
注：有关本主题的其他信息，请参阅保护输出，避免电感式负载导致的损坏。

I/O 降额

使用 TM3DM8R/TM3DM8RG 时：

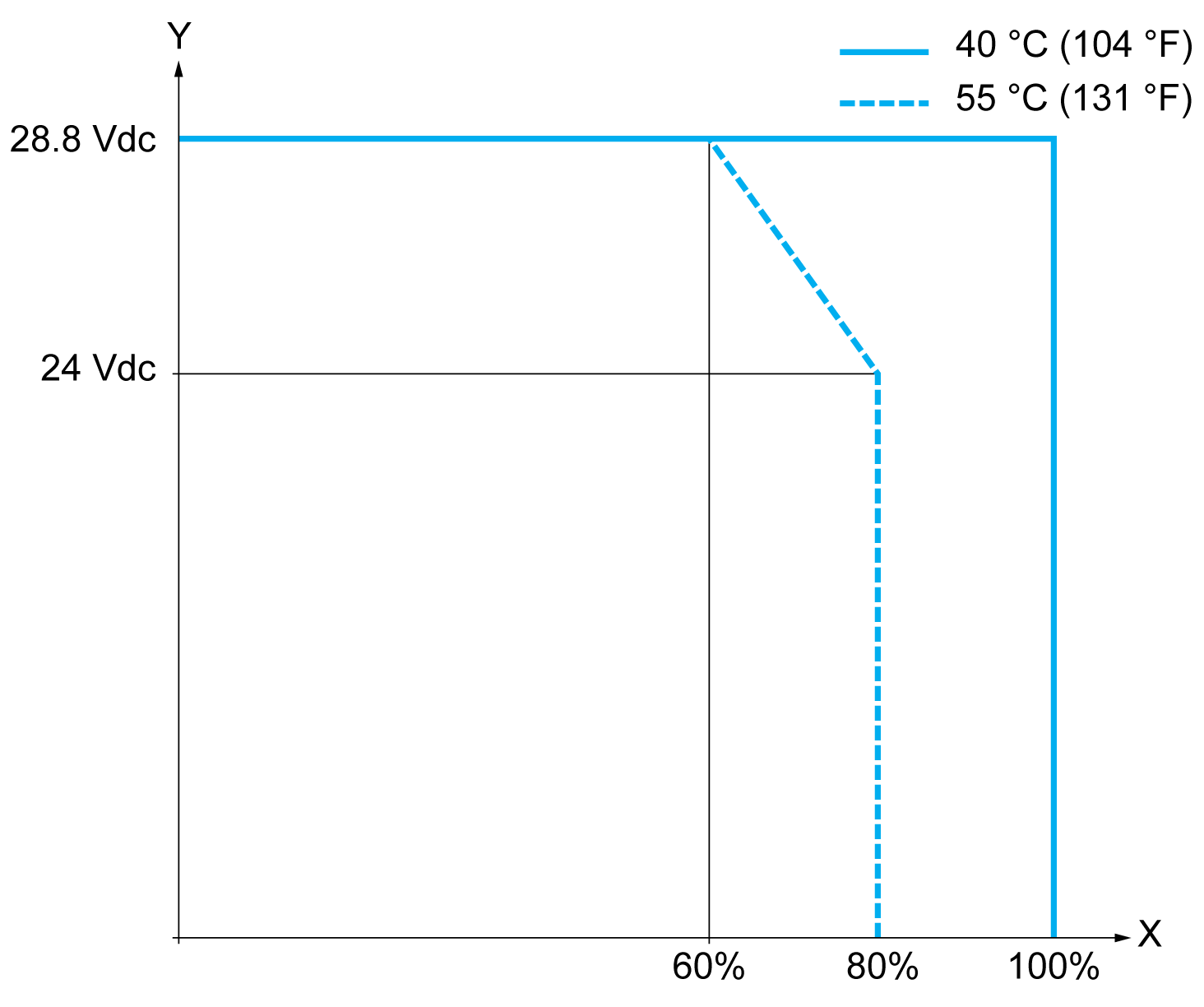

在 55°C (131°F) 的环境温度下，在水平安装方向上，分别限制如 X 轴所指示同时打开的输入和输出。

在 40°C (104°F) 下，可在 28.8 Vdc 同时打开所有输入和输出。

功率限制

下表所示为 TM3DM8R/TM3DM8RG 扩展模块的功率限制（取决于所需电压、负载类型和操作次数）。

这些扩展模块不支持电容式负载。

警告
	继电器输出熔接闭合始终使用适当的外部保护电路或设备来防止继电器输出遭受电感式交流电负载损坏。请勿将继电器输出连接至电容式负载。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

功率限制
电压	24 Vdc	120 Vac	240 Vac	操作次数
电阻式负载功率 AC-12	–	240 VA 80 VA	480 VA 160 VA	100,000 300,000
电感式负载功率 AC-15 (cos ϕ = 0.35)	–	60 VA 18 VA	120 VA 36 VA	100,000 300,000
电感式负载功率 AC-14 (cos ϕ = 0.7)	–	120 VA 36 VA	240 VA 72 VA	100,000 300,000
电阻式负载功率 DC-12	48 W 16 W	–	–	100,000 300,000
电感式负载功率 DC-13 L/R = 7 ms	24 W 7.2 W	–	–	100,000 300,000

功率限制

电压

24 Vdc

120 Vac

240 Vac

操作次数

电阻式负载功率

AC-12

–

240 VA

80 VA

480 VA

160 VA

100,000

300,000

电感式负载功率

AC-15 (cos ϕ = 0.35)

–

60 VA

18 VA

120 VA

36 VA

100,000

300,000

电感式负载功率

AC-14 (cos ϕ = 0.7)

–

120 VA

36 VA

240 VA

72 VA

100,000

300,000

电阻式负载功率

DC-12

48 W

16 W

–

100,000

300,000

电感式负载功率

DC-13 L/R = 7 ms

24 W

7.2 W

–

100,000

300,000
