顶帽截面导轨（DIN 导轨）

顶帽型材导轨（DIN 导轨）的尺寸

您可以将控制器或接收器及其扩展模块安装在 35 毫米（1.38 英寸）顶帽型材导轨（DIN 导轨）上。DIN 导轨可接附到平坦的安装表面，或者悬挂于 EIA 机架或安装在 NEMA 机柜中。

对称式顶帽型材导轨（DIN 导轨）

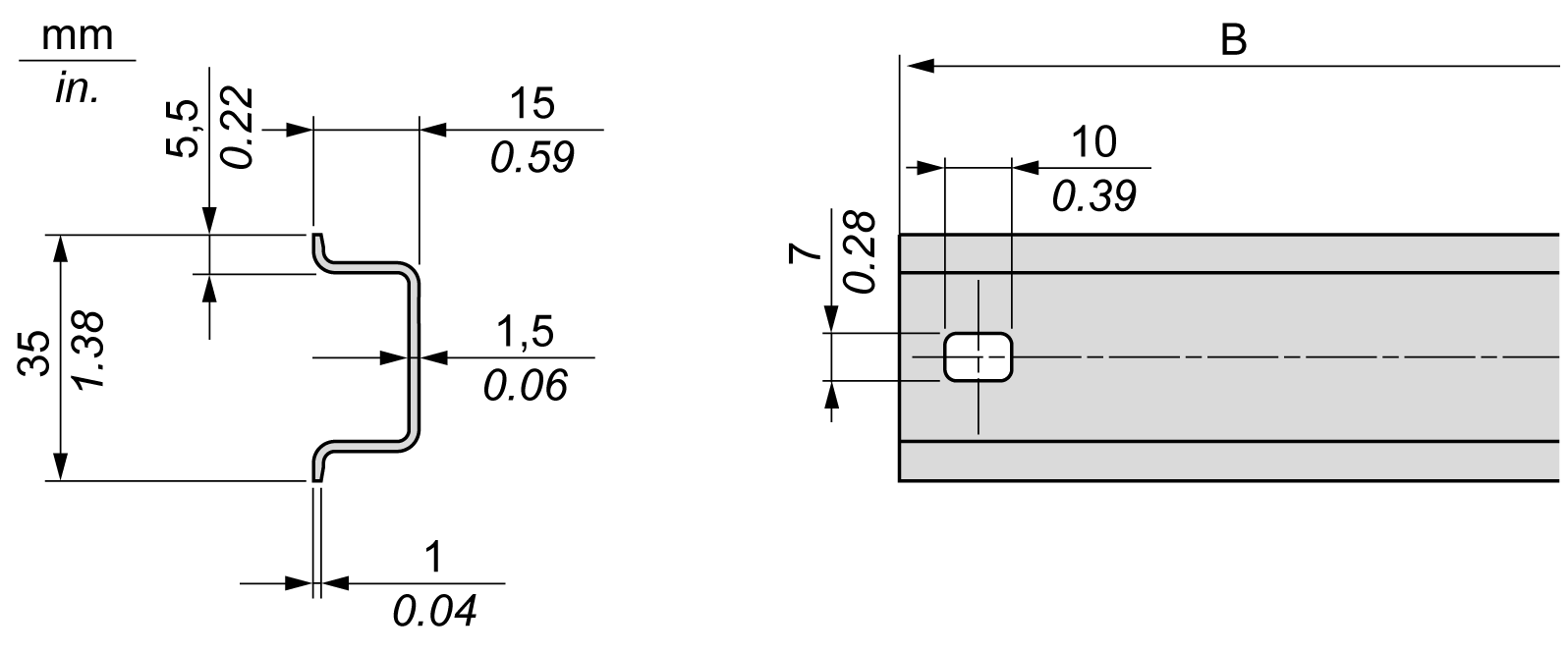

下图和下表显示适用于墙面安装系列的顶帽型材导轨（DIN 导轨）的型号：

型号	类型	穿孔	导轨长度 (B)
NSYSDR50A	A	每一端	450 mm (17.71 in.)
NSYSDR60A	A	每一端	550 mm (21.65 in.)
NSYSDR80A	A	每一端	750 mm (29.52 in.)
NSYSDR100A	A	每一端	950 mm (37.40 in.)

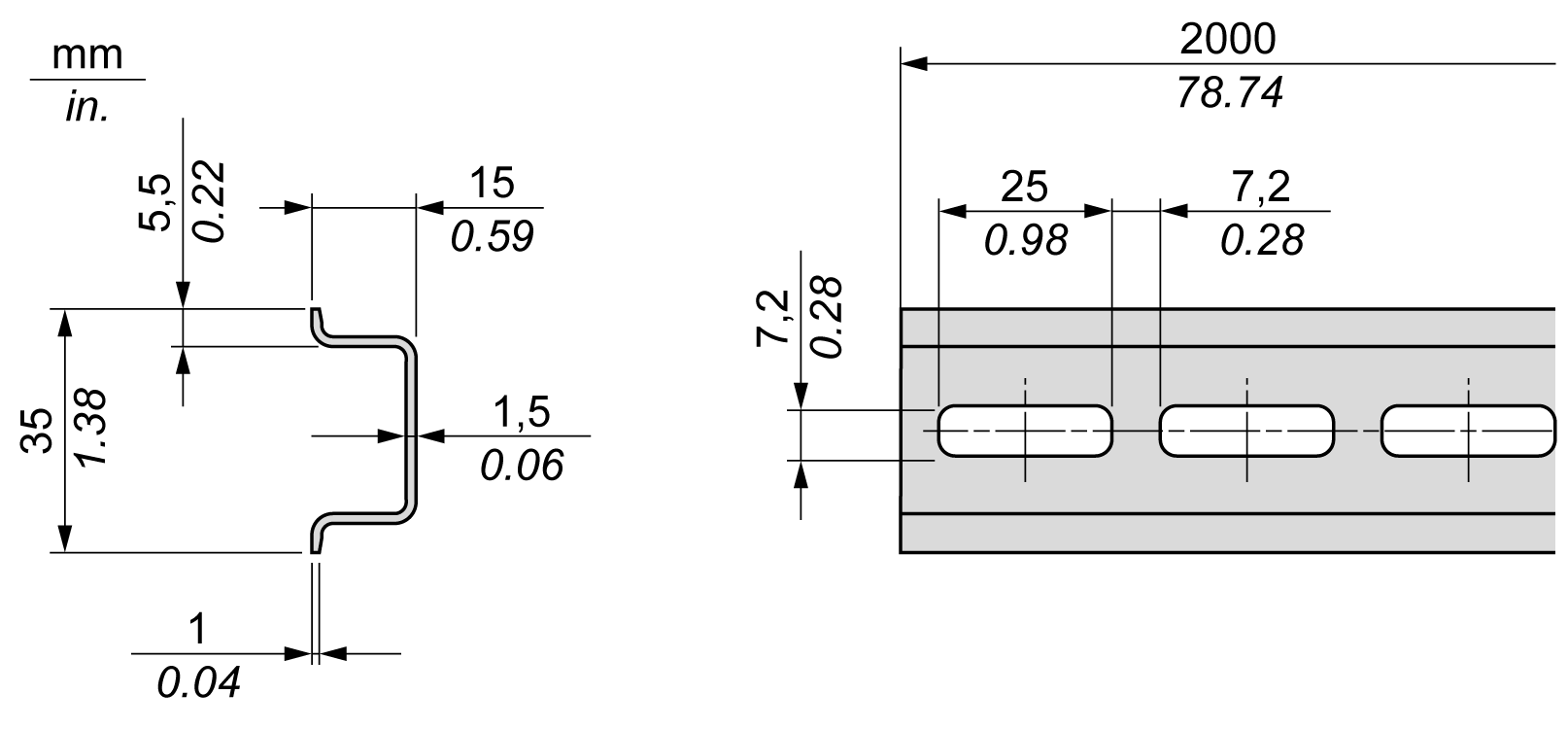

下图和下表显示 2000 毫米（78.74 英寸）对称式顶帽型材导轨（DIN 导轨）的型号：

型号	类型	穿孔	导轨长度
NSYSDR200	A	否	2000 mm (78.74 in.)
NSYSDR200D	A	是

双侧面顶帽型材导轨（DIN 导轨）

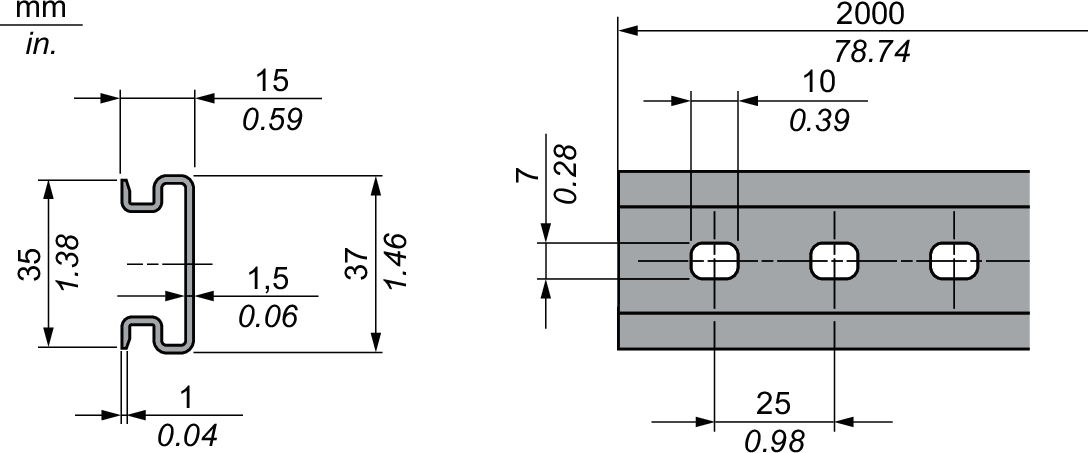

下图和下表显示 2000 毫米（78.74 英寸）双侧面顶帽型材导轨（DIN 导轨）的型号：

型号	类型	穿孔	导轨长度
NSYDPR200	–	否	2000 mm (78.74 in.)
NSYDPR200D	–	是
