TM3DM16R 接线图

简介

这些扩展模块具有用于连接输入、输出和电源的内置可插拔螺钉端子块。

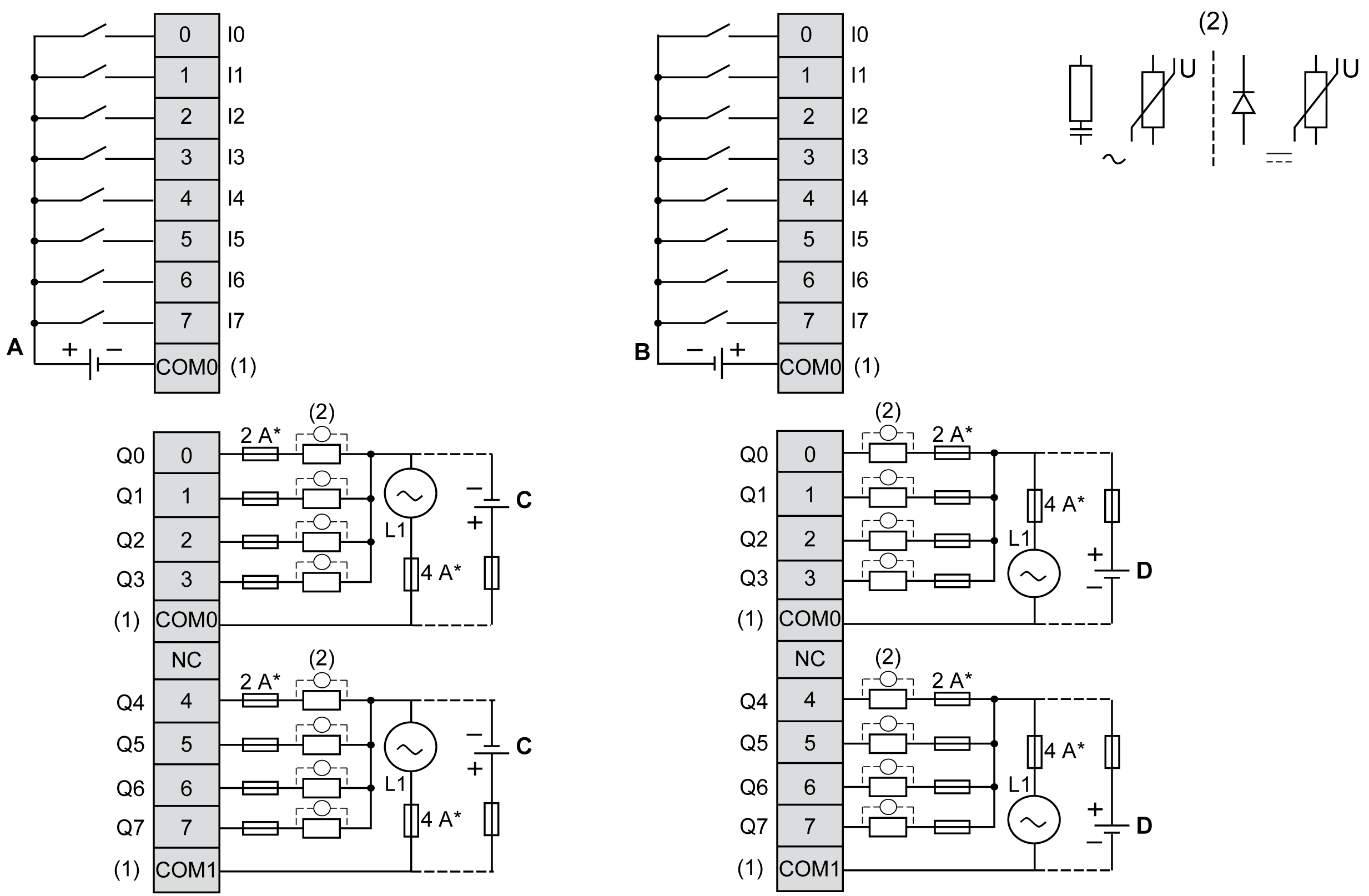

下图说明了输入与输出、传感器和执行器及其公共端之间的连接：

* T 型熔断器

(1) 输入 COM0、输出 COM0 和 COM1 端子不在内部连接。

(2) 为了延长触点的使用寿命，以及防止潜在的电感式负载损坏，您必须将续流二极管并联到每个电感式直流负载或将 RC 缓冲器并联到每个电感式交流负载。

A 漏型接线（正逻辑）

B 源型接线（负逻辑）

C 源型接线（正逻辑）

D 漏型接线（负逻辑）

注：将 TM3 扩展模块与 TM3 以太网总线耦合器一起使用时，必须先将 RC 缓冲器并行连接到每个电感式交流负载。

有关 24 Vdc 电源的信息，请参阅 DC 电源特征。

警告
	意外的设备操作请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。未按说明操作可能导致人身伤亡或设备损坏等严重后果。
