简介
通过将 TM3 扩展模块连接到逻辑控制器或接收器模块来对其进行装配。
逻辑控制器或接收器模块及其扩展模块可安装在顶帽截面导轨（DIN 导轨）上。
安装位置和最小间隙
扩展模块的安装位置和最小间隙必须符合针对相应硬件系统所定义的规则。请参阅您的特定控制器的控制器硬件文档中的安装一章。
|
警告
|
|
意外的设备操作
-
将散热量最多的设备安装在机柜顶部，以确保适当通风。
-
请勿将该设备安放在可能引起过热的设备旁边或上方。
-
将设备安装在与附件所有结构和设备保持本文档中所述最小间距的地方。
-
按照相关文档中的规格安装所有设备。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
|

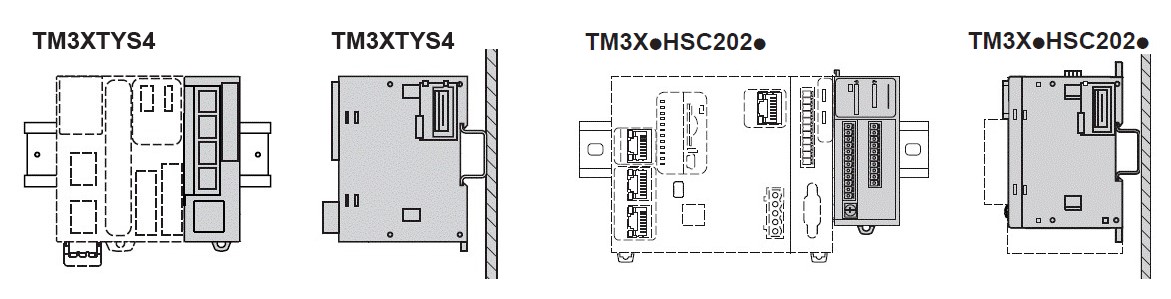

正确的安装位置
为获得最佳运行特性，TM3 专用 I/O 模块应尽可能水平安装在垂直面上，如下图所示：
可接受的安装位置

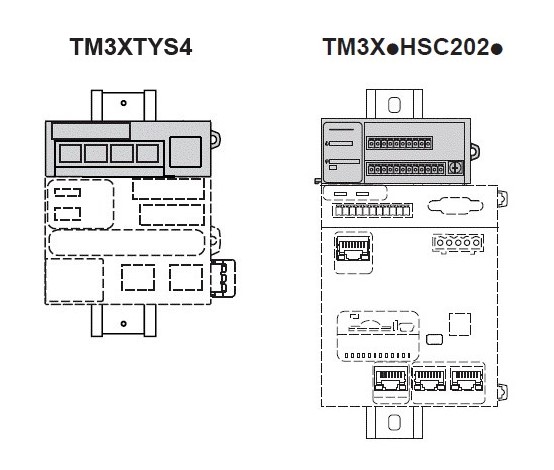

也可以将 TM3 专用 I/O 模块垂直安装在垂直面上，如下图所示：

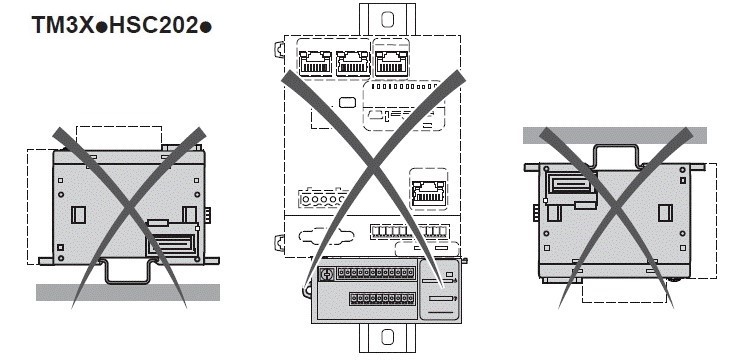

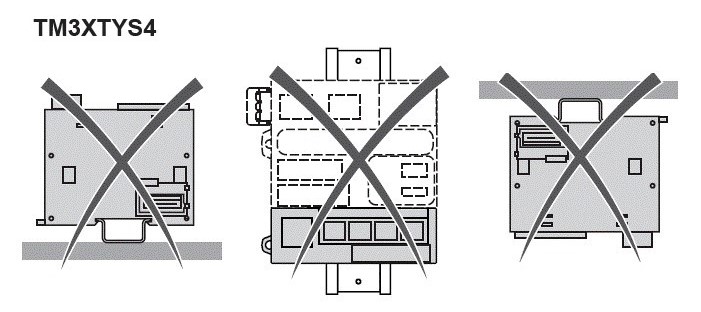

不正确的安装位置
TM3 专用 I/O 模块的位置应仅如 正确的安装位置 图所示。下图显示的是不正确的安装位置：
